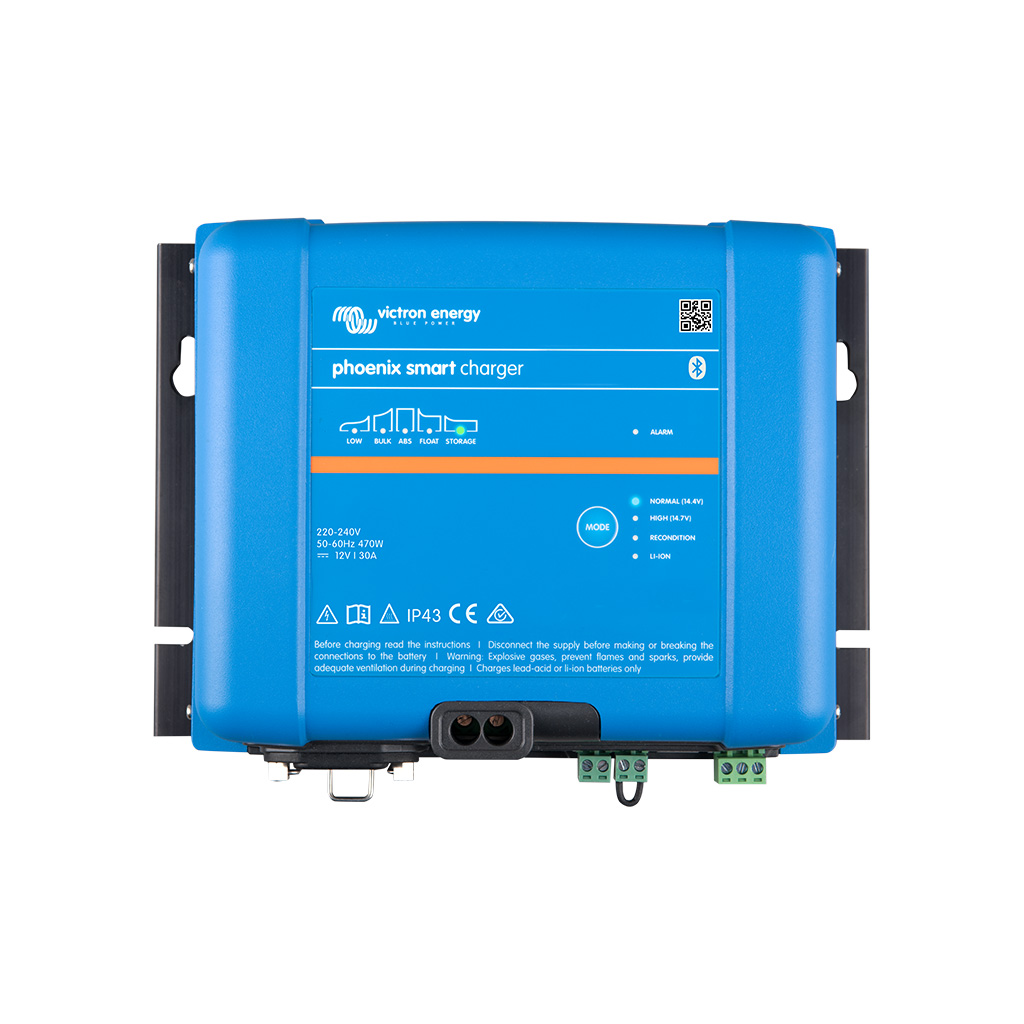

Phoenix Smart IP43 Charger 12/30(1+1) 120-240V
[PSC123051095] Phoenix Smart IP43 Charger 12/30(1+1) 120-240V
Batería Victron Energy Smart IP43 Charger 12/30(1+1) 120-240V
Especificaciones: 240 V | 4 kg
Referencia: PSC123051095
📕 Descarga de documentación
Nombre mostrado:
[PSC123051095] Phoenix Smart IP43 Charger 12/30(1+1) 120-240V
Código HS:
85044060
Especificaciones Técnicas Detalladas
- Tensión de entrada: 85 - 250 VCA (potencia completa desde 100 VCA, arranque desde 90 VCA)
- Rango de tensión de entrada CC: 90 - 375 VDC
- Frecuencia: 45 - 65 Hz
- Factor de potencia: 1
- Eficiencia máxima: 95 %
- Consumo sin carga: 1 W
- Corriente de carga de la batería auxiliar: 30 A
- Modo de corriente baja: 15 A
- Corriente de carga de la batería de arranque: 4 A máx. (segunda salida)
- Compensación de temperatura (por defecto): -16 mV/°C
- Algoritmo de carga: Adaptativo de 6 etapas (3 etapas para iones de litio)
- Tensión de carga (Normal): Absorción 14,4 V / Flotación 13,8 V / Almacenamiento 13,2 V
- Tensión de carga (Alta): Absorción 14,7 V / Flotación 13,8 V / Almacenamiento 13,2 V
- Tensión de carga (Ion litio): Absorción 14,2 V / Almacenamiento 13,5 V
- Completamente programable: Sí, con Bluetooth y/o VE.Direct
- Ajuste de máxima corriente de entrada: 3 - 10 A
- Número de conexiones de baterías: 2 (segunda salida de 2 polos, 4 A máx.)
- Bluetooth: -4 dBm, frecuencia 2402 - 2480 MHz
- Interruptor on/off remoto: Sí (conector de dos polos)
- Relé programable: Sí (SPDT, 5 A hasta 250 VCA / 5 A hasta 28 VDC)
- Protección: Polaridad inversa, cortocircuito de salida, sobrecalentamiento
- Material y color: Aluminio, azul RAL 5012
- Conexión a la batería: Bornes de tornillo de 16 mm² (AWG 6)
- Conexión CA: Entrada IEC 320 C14 con clip de retención
- Grado de protección: Componentes electrónicos IP43 / Zona de conexiones IP22
- Refrigeración: Convección natural
- Rango de temperatura de funcionamiento: -20 a +60 °C
- Humedad (sin condensación): máx. 95 %
- Peso: 2,7 kg
- Dimensiones (al x an x p): 180 x 249 x 116 mm
Datos de Rendimiento y Curvas de Carga
Algoritmo Adaptativo de 6 Etapas
- Etapas de carga inicial, absorción, reacondicionamiento, flotación, almacenamiento y refresco.
- Tiempo de absorción adaptativo que se ajusta automáticamente según la profundidad de descarga.
- Modo BatterySafe que limita el incremento de tensión para evitar daños por exceso de gaseado.
Conectividad y Monitorización
- Bluetooth Smart integrado para configurar, monitorizar y actualizar mediante VictronConnect.
- Interfaz VE.Direct para conexión a dispositivos GX y función Instant Readout.
- Carga sincronizada mediante red VE.Smart Network al emparejar varios cargadores.
Reducción de Potencia y Almacenamiento
- Corriente nominal hasta 40 °C, con reducción lineal hasta el 20 % a 60 °C.
- Modo de almacenamiento con tensión reducida a 13,2 V para minimizar el gaseado y la corrosión.
- Igualación semanal automática para evitar la estratificación y la sulfatación.
Aplicaciones Detalladas y Casos de Uso
Náutica y Embarcaciones
- Carga simultánea del banco de servicio y la batería de arranque mediante la doble salida (1+1).
- Modo de almacenamiento ideal para embarcaciones amarradas durante largos periodos.
Vehículos y Caravanas
- Recarga de baterías de servicio en autocaravanas, furgonetas camper y vehículos de ocio.
- Compatibilidad con baterías de plomo y de iones de litio (LiFePO₄) seleccionable por Bluetooth.
Sistemas Estacionarios de Respaldo
- Mantenimiento de baterías en instalaciones de respaldo y sistemas de alimentación auxiliar.
- Uso como fuente de alimentación con tensión de salida configurable mediante Bluetooth o VE.Direct.
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad
- EN 60335-1 / EN 60335-2-29 - Seguridad de aparatos electrodomésticos y cargadores de batería
EMC y Vibración
- EN 55014-1 / EN 61000-6-3 / EN 61000-3-2 - Emisiones electromagnéticas
- EN 55014-2 / EN 61000-6-1 / EN 61000-6-2 / EN 61000-3-3 - Inmunidad electromagnética
- IEC 68-2-6 - Ensayo de vibración 10-150 Hz / 1,0 G
Componentes Compatibles de la Serie Phoenix Smart
Este producto pertenece a la familia Phoenix Smart de Victron Energy. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Inversores Phoenix Smart
- PIN122161000 — Phoenix Inverter 12/1600 230V Smart
- PIN242300000 — Phoenix Inverter 24/3000 230V Smart
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
