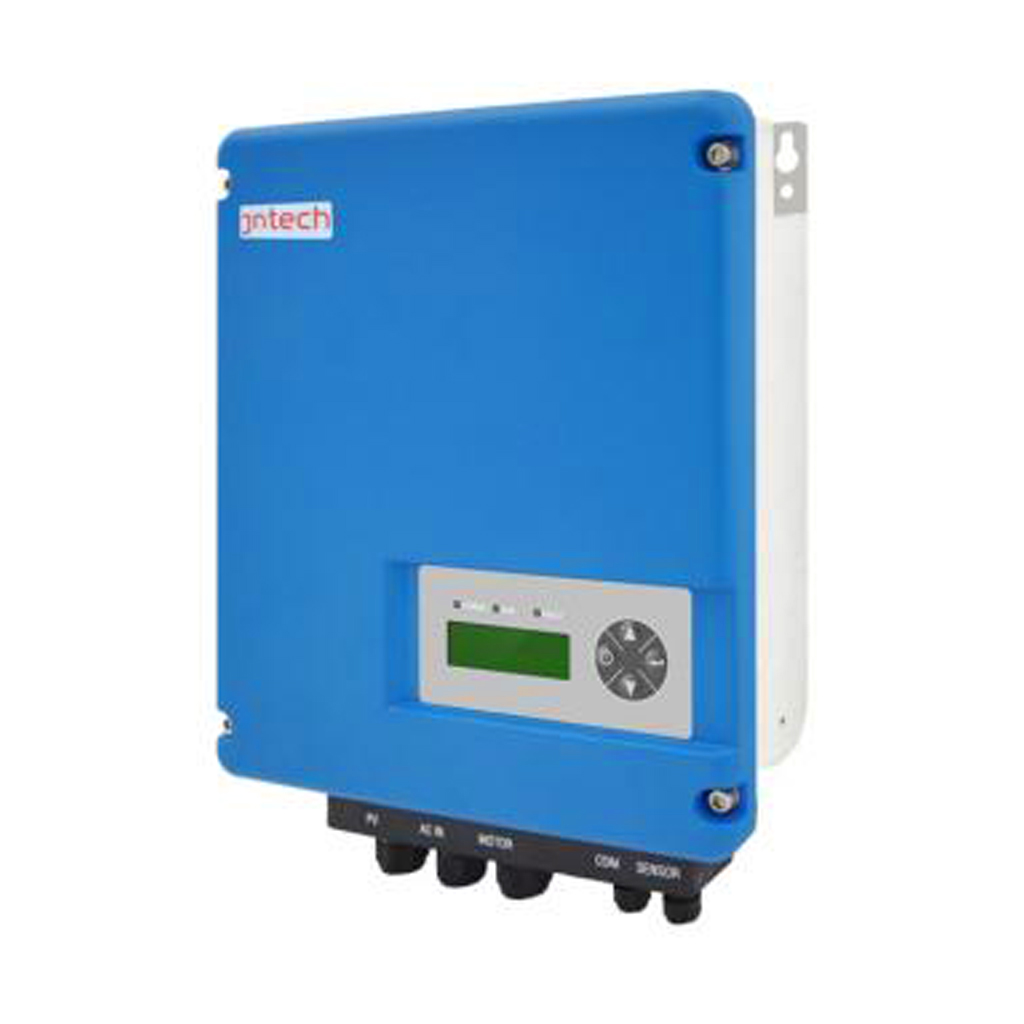

Jntech JNP4KL-V5 | Inversor de bomba solar | 4kW | 220Vac | 50Hz | Trifásico
[PUM0100] Jntech JNP4KL-V5 | Inversor de bomba solar | 4kW | 220Vac | 50Hz | Trifásico
Inversor trifásico Jntech JNP4KL-V5 para bombeo solar. 4kW, 220Vac 50Hz. Ideal para riego agrícola y agua potable. Paneles NO incluidos.
📕 Descarga de documentación
Nombre mostrado:
[PUM0100] Jntech JNP4KL-V5 | Inversor de bomba solar | 4kW | 220Vac | 50Hz | Trifásico
Código HS:
85044085
Qué es un inversor de bombeo solar
Un inversor de bombeo solar es un variador de frecuencia alimentado directamente desde un generador fotovoltaico. En lugar de almacenar la energía en baterías, convierte la corriente continua procedente de los módulos en corriente alterna trifásica y ajusta de forma continua la frecuencia y la tensión aplicadas al motor de la bomba, de manera que el caudal impulsado sigue la curva de irradiación a lo largo del día: el grupo arranca cuando la potencia disponible es suficiente, aumenta el régimen en las horas centrales y se detiene de forma controlada al caer la radiación.
Esta referencia corresponde al modelo JNP4KL-V5, de 4 kW de potencia y salida trifásica de 220 Vac a 50 Hz. Estos tres datos determinan la compatibilidad con el grupo de bombeo: el motor debe ser trifásico, con tensión nominal coincidente con la salida del inversor y con una potencia igual o inferior a la del equipo.
La acumulación en este tipo de instalaciones no es eléctrica sino hidráulica: el agua elevada durante las horas de sol se almacena en un depósito o balsa, que actúa como reserva para el consumo nocturno.
Especificaciones Técnicas Detalladas
| Dato técnico declarado | Valor |
|---|---|
| Modelo | JNP4KL-V5 |
| Marca | Jntech |
| Serie | JNP |
| Tipo de equipo | Inversor para bombeo solar |
| Potencia | 4 kW |
| Tipo de salida | Trifásica |
| Tensión de salida | 220 Vac |
| Frecuencia de salida | 50 Hz |
| Dato logístico y de catálogo | Valor |
|---|---|
| Referencia Techno Sun | PUM0100 |
| Código EAN | 8435438808553 |
| Peso registrado en catálogo | 6,5 kg |
| Marca | Jntech |
| Familia de producto | Inversores para bombeo solar |
Datos de Rendimiento y Límites Operacionales
Datos declarados del equipo
- Potencia del inversor: 4 kW.
- Salida trifásica de 220 Vac a 50 Hz.
- Peso registrado en catálogo: 6,5 kg.
- Código EAN: 8435438808553.
Criterios de compatibilidad
- El motor de la bomba debe ser trifásico y su tensión nominal coincidir con la salida del inversor.
- La potencia nominal del motor debe ser igual o inferior a la potencia del inversor.
- El generador fotovoltaico se dimensiona con margen sobre la potencia del grupo para asegurar horas útiles de bombeo al inicio y al final de la jornada.
- La configuración de la serie fotovoltaica debe respetar los límites de tensión de entrada indicados por el fabricante en la documentación del equipo.
Aplicaciones Detalladas y Casos de Uso
Riego agrícola
- Impulsión desde sondeo, pozo o balsa hacia depósito elevado para riego por goteo o aspersión.
- Explotaciones sin acometida eléctrica o con suministro de potencia limitada.
- Sustitución de grupos electrógenos de accionamiento de bombas, eliminando el consumo de combustible y los desplazamientos de repostaje.
Abastecimiento de agua y usos ganaderos
- Llenado de depósitos de abastecimiento en núcleos rurales y viviendas aisladas.
- Abrevaderos y puntos de agua para ganado en fincas alejadas de la red eléctrica.
- Instalaciones donde el depósito de acumulación cubre el consumo nocturno y los días nublados.
Instalaciones comunitarias y de servicios
- Bombeo para comunidades de regantes y redes de riego compartidas.
- Alimentación de grupos de presión en instalaciones agrarias y de jardinería.
- Trasvase entre balsas y depósitos dentro de la misma explotación.
Consideraciones de dimensionado e instalación
El dimensionado parte del punto de trabajo hidráulico: caudal requerido y altura manométrica total, incluyendo el desnivel geométrico y las pérdidas de carga de la tubería. De ese punto se deriva la potencia del grupo de bombeo y, a partir de ella, la potencia del inversor, que debe ser igual o superior a la del motor.
El campo fotovoltaico se dimensiona con margen sobre la potencia del motor, ya que la irradiación real es inferior a la de ensayo durante buena parte de la jornada. Un generador ajustado al límite reduce las horas efectivas de bombeo, mientras que un generador con margen adelanta el arranque por la mañana y retrasa la parada por la tarde, aumentando el volumen de agua elevado cada día.
Antes de la puesta en marcha conviene comprobar el sentido de giro del motor, la estanqueidad de la impulsión y el funcionamiento de las protecciones de marcha en seco y de nivel del depósito.
La documentación técnica completa del equipo, con los parámetros de entrada, los ajustes de puesta en marcha y las condiciones de garantía, se solicita al servicio técnico de Techno Sun indicando la referencia PUM0100 y el modelo JNP4KL-V5.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado del generador fotovoltaico, selección de la bomba y resolución de incidencias durante la puesta en marcha.
Jntech JNP4KL-V5
Referencia: PUM0100 | Inversor para bombeo solar de 4 kW
Accionamiento solar para grupos de bombeo en emplazamientos sin red eléctrica disponible o con suministro limitado.
