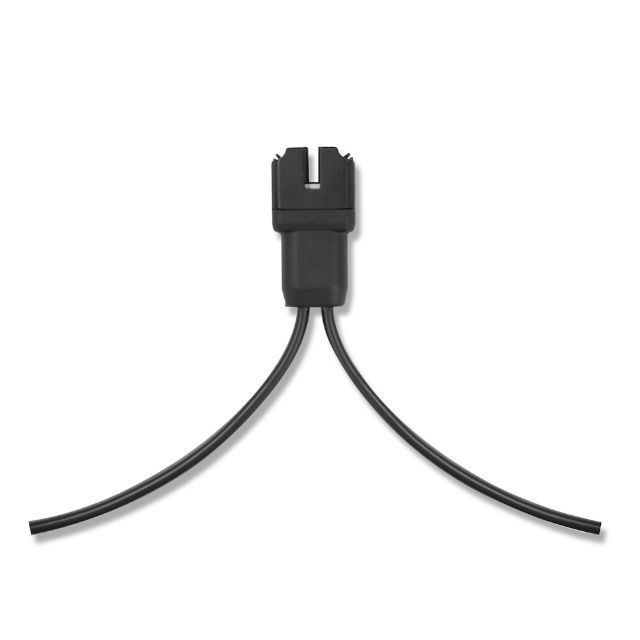

Enphase Q Cable 2.5mm 1.3m monofásico vertical
[Q-25-10-240] Enphase Q Cable 2.5mm 1.3m monofásico vertical
Cable de longitud continua resistente a la radiación UV con un calibre de 2,5 mm² y con una distancia entre conectores de 1,3m que se usa para módulos fotovoltaicos en vertical.
📕 Descarga de documentación
Nombre mostrado:
[Q-25-10-240] Enphase Q Cable 2.5mm 1.3m monofásico vertical
Código HS:
85444290
Especificaciones Técnicas Detalladas
- Tensión nominal: 600 V (tensión del conector hasta 250 V)
- Tensión máxima nominal del modelo: 250 VAC
- Rango de corriente: 25 A
- Configuración: Monofásico, bipolar
- Fiabilidad de temperatura del cable: 90 °C seco / húmedo
- Separación entre conectores: 1,3 m (4,2 pies)
- Orientación del módulo fotovoltaico: Vertical
- Conectores por caja: 240
- Aislamiento: Doble aislamiento, certificación H07BQ-F
- Resistencia ambiental: IP67 (IEC 60529)
- Resistencia UV: Certificación de exposición EN ISO 4892-2
- Ventaja de peso: Un 50 % más ligero que el cable de la generación anterior
- Compatibilidad de sistema: Séptima generación del Sistema IQ de Enphase
Datos de Rendimiento y Características Clave
Instalación Optimizada
- Conectores listos para conectar sin cableados complejos en cubierta
- Numeración de cables para simplificar la administración del cableado
- Conectores de enlace que evitan el desperdicio de cable
- Separación de 1,3 m optimizada para módulos en orientación vertical
Durabilidad y Seguridad
- Doble aislamiento bipolar con certificación H07BQ-F
- Protección ambiental IP67 frente a polvo y agua
- Resistencia certificada a la exposición UV (EN ISO 4892-2)
- Comportamiento al fuego conforme a IEC 60332-1-2 (FT4)
Aplicaciones Detalladas y Casos de Uso
Sistemas de Microinversores Enphase
- Interconexión de microinversores de la séptima generación del Sistema IQ de Enphase
- Disposición monofásica con módulos fotovoltaicos en orientación vertical
- Separación de conectores de 1,3 m adaptada al paso entre módulos verticales
Instalaciones en Cubierta
- Tejados residenciales y comerciales con generación distribuida
- Instalaciones que requieren conexión rápida y administración ordenada del cableado
- Entornos exteriores con exposición a UV, humedad y variaciones de temperatura
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Aislamiento
- H07BQ-F - Certificación del aislamiento del cable
- IEC 60332-1-2 / FT4 - Comportamiento al fuego
Protección Ambiental
- IEC 60529 IP67 - Resistencia a polvo y agua
- EN ISO 4892-2 - Resistencia a la exposición UV
- RoHS / CE - Cumplimiento de normativa europea
Componentes Compatibles de la Serie Enphase
Este cable pertenece al Sistema IQ de Enphase. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Conectores para Cableado en Campo
- Q-CONN-R-10M — Conector macho monofásico
- Q-CONN-R-10F — Conector hembra monofásico
Monitorización
- ENV-S-EM-230 — Enphase IQ Gateway Metered Monofásico/Trifásico
Herramientas de Instalación
- Q-DISC-10 — Herramienta de desconexión para conectores Q
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Cable Q Enphase Q-25-10-240 Monofásico Vertical
Referencia: Q-25-10-240 | Cable de conexión para microinversores
La solución definitiva para el cableado rápido y fiable de microinversores en instalaciones con módulos fotovoltaicos en orientación vertical.
