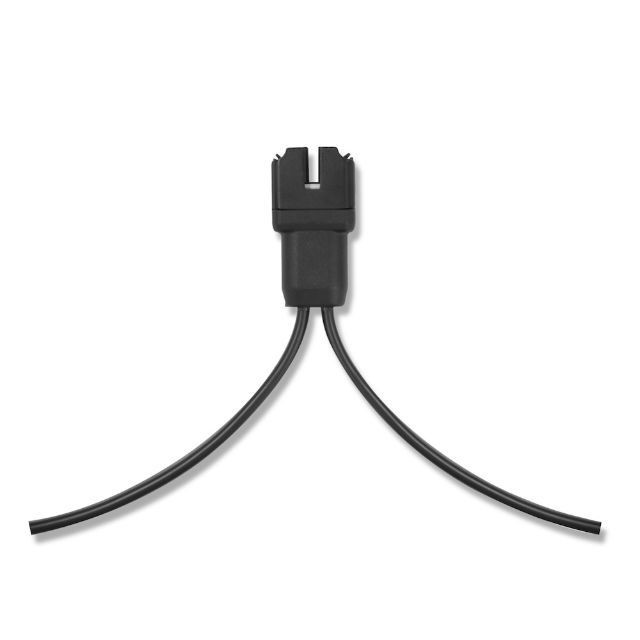

Enphase Q Cable 2.5mm 1.3m trifásico vertical
[Q-25-10-3P-200] Enphase Q Cable 2.5mm 1.3m trifásico vertical
Cable de longitud continua resistente a la radiación UV con un calibre de 2,5 mm² y con una distancia entre conectores de 1,3m que se usa para módulos fotovoltaicos en vertical.
📕 Descarga de documentación
Nombre mostrado:
[Q-25-10-3P-200] Enphase Q Cable 2.5mm 1.3m trifásico vertical
Código HS:
85444290
Especificaciones Técnicas Detalladas
- Configuración eléctrica: Trifásica (cable tetrapolar)
- Tensión nominal del cable: 600 V (clasificación)
- Tensión máxima nominal del conector: 250 VAC
- Rango de corriente: 25 A
- Sección del conductor: 2,5 mm²
- Tipo de aislamiento del cable: H07BQ-F
- Construcción: Bipolar de doble aislamiento, un 50% más ligero que el cable Enphase de la generación anterior
- Separación entre conectores: 1,3 m (4,2 pies)
- Orientación de módulo recomendada: Vertical
- Conectores: Preinstalados y listos para conectar, con numeración de cable
- Generación: Séptima generación del Sistema IQ de Enphase
- Fiabilidad de temperatura del cable: 90 °C seco / húmedo (194 °F)
- Resistencia a la exposición UV: EN ISO 4892-2
- Protección ambiental: IEC 60529 IP67
- Clasificación de prueba de llama: IEC 60332-1-2
- Prueba de llamas: Cumplimiento FT4
Datos de Rendimiento
Límites Operacionales
- Corriente máxima del circuito: 25 A
- Tensión del conector hasta 250 VAC
- Temperatura de servicio del cable hasta 90 °C
Eficiencia de Instalación
- Conectores listos para conectar que agilizan el montaje
- Numeración de cable que simplifica la administración del cableado
- Conectores de enlace que evitan el desperdicio de cable
Aplicaciones Detalladas y Casos de Uso
Instalaciones trifásicas con microinversores Enphase IQ
- Bus de alterna para interconectar los microinversores Enphase IQ de la séptima generación en redes trifásicas.
- Distribución equilibrada de fases gracias al cable tetrapolar dedicado.
Módulos en orientación vertical
- Separación de 1,3 m entre tomas dimensionada para módulos fotovoltaicos montados en vertical.
- Conexiones realizables desde cualquier conector abierto, con posibilidad de empalmar por el centro cualquier sección del cable dentro de los límites del circuito.
Entornos exteriores exigentes
- Grado de protección IP67 y resistencia a la exposición UV para instalaciones a la intemperie.
- Doble aislamiento y comportamiento al fuego verificado para una operación segura en cubierta.
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Comportamiento al Fuego
- IEC 60332-1-2 - Clasificación de prueba de llama del cable
- FT4 - Cumplimiento de prueba de llamas
- H07BQ-F - Certificación del aislamiento del cable
Ambiental y Normativa
- IEC 60529 IP67 - Protección ambiental frente a polvo y agua
- EN ISO 4892-2 - Resistencia a la exposición UV
- RoHS / CE - Cumplimiento de normativa y marcado europeo
Componentes Compatibles de la Serie Enphase
Este cable pertenece al ecosistema del Sistema IQ de Enphase. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Conectores y Tapones
- Q-CONN-3P-10M — Conector macho trifásico para cableado en campo
- Q-CONN-3P-10F — Conector hembra trifásico para cableado en campo
- Q-TERM-3P-10 — Capuchón final trifásico
Herramientas
- Q-DISC-10 — Herramienta de desconexión para conectores de Cable Q
Comunicación y Control
- ENV-S-EM-230 — Enphase IQ Gateway Metered monofásico / trifásico
- Q-RELAY-3P-INT — Enphase IQ Relay trifásico
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Cable Q de Enphase Trifásico 2,5 mm² — 1,3 m Vertical
Referencia: Q-25-10-3P-200 | Cable de inversor
La solución definitiva para el cableado de alterna de microinversores Enphase IQ trifásicos en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
