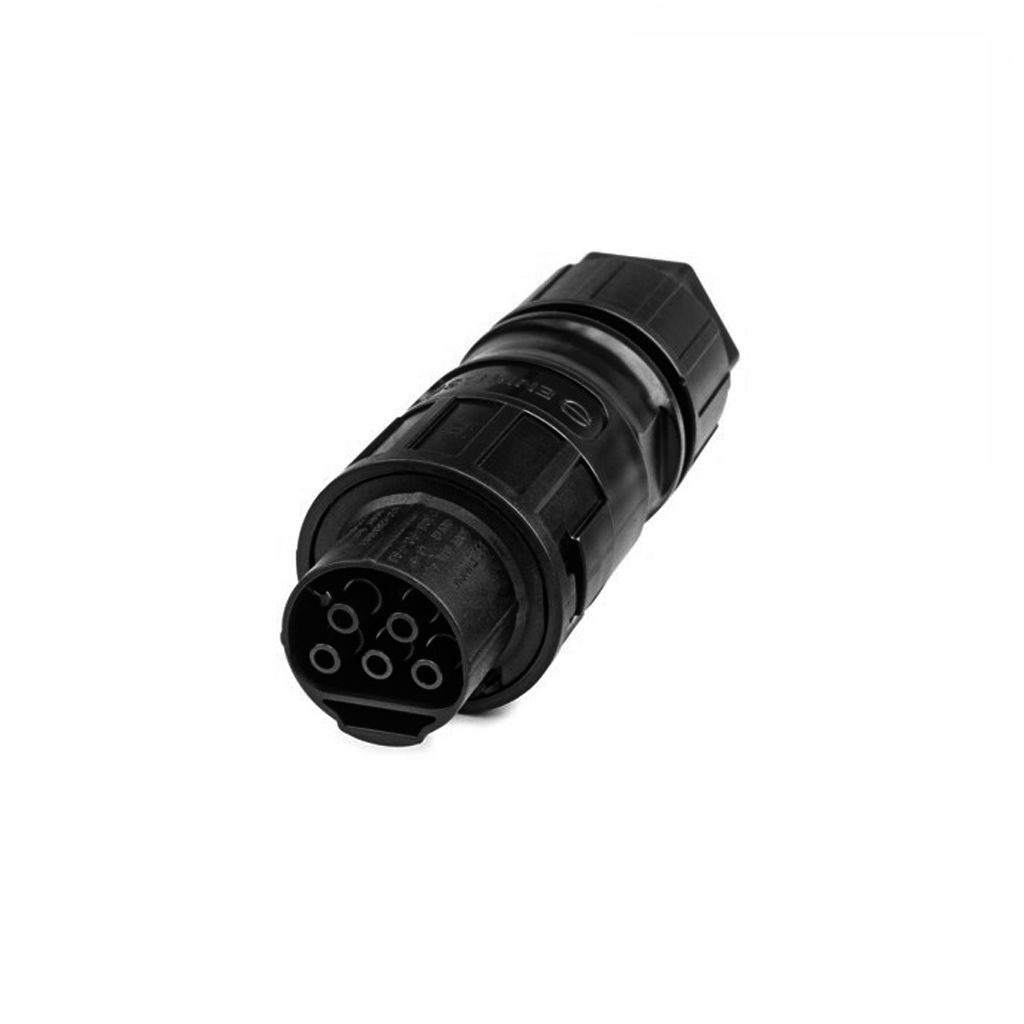

Enphase IQ Field Wireable Conector trifásico hembra
[Q-CONN-3P-10F] Enphase IQ Field Wireable Conector trifásico hembra
Realiza la conexión de campo con el cable multifásico.
Tensión y corriente nominales: 690VCA y 25A Temperatura nominal: De −40°C a 105°C
📕 Descarga de documentación
Nombre mostrado:
[Q-CONN-3P-10F] Enphase IQ Field Wireable Conector trifásico hembra
Código HS:
85369040
Especificaciones Técnicas Detalladas
- Tensión nominal: 690 VAC
- Corriente nominal: 25 A
- Configuración: Tetrapolar para instalaciones trifásicas
- Rango de temperatura nominal: -40 °C a 105 °C
- Tipo de conector: Hembra (cableado en campo)
- Familia: Sistema IQ de Enphase (séptima generación)
- Compatibilidad: Cualquier conector abierto del Cable Q trifásico
- Función: Conexión y empalme de secciones del Cable Q trifásico en campo
- Instalación: Conexión directa en el tejado sin cableados complejos
- Protección ambiental: Diseñado para exposición a la intemperie en sistemas fotovoltaicos
Datos de Rendimiento
Límites Operacionales
- Tensión nominal de hasta 690 VAC
- Corriente nominal de 25 A
- Operación entre -40 °C y 105 °C
Ventajas de Instalación
- Conexión desde cualquier conector abierto del Cable Q trifásico
- Empalme por el centro de tramos dentro de los límites del circuito
- Reduce el desperdicio de cable y simplifica la administración del cableado
Aplicaciones Detalladas y Casos de Uso
Instalaciones Fotovoltaicas Trifásicas
- Conexión en campo de microinversores Enphase IQ sobre el Cable Q trifásico
- Cierre de circuitos de rama en tejados con orientación vertical u horizontal de módulos
Ampliaciones y Reparaciones
- Empalme y prolongación de tramos del Cable Q trifásico durante ampliaciones de planta
- Restauración de conexiones en mantenimiento sin sustituir secciones completas de cable
Certificaciones y Cumplimiento Normativo
Estándares de Seguridad y Protección
- IEC 60529 IP67 - Protección frente a polvo e inmersión, propia del sistema Cable Q
- IEC 60332-1-2 - Clasificación de prueba de propagación de llama
- EN ISO 4892-2 - Certificación de exposición a radiación UV
Cumplimiento Normativo
- CE - Conformidad europea
- RoHS - Restricción de sustancias peligrosas
- Resistencia UV - Apto para exposición prolongada a la intemperie
Componentes Compatibles de la Serie Enphase
Este producto pertenece al sistema IQ de Enphase. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Cable de Inversor
- Q-25-10-3P-200 — Cable Q trifásico 2,5 mm, 1,3 m, vertical
- Q-25-17-3P-160 — Cable Q trifásico 2,5 mm, 2,0 m, horizontal (60 células)
Protección / Conexión
- Q-DISC-10 — Herramienta de desconexión para conectores del Cable Q
Comunicación
- ENV-S-EM-230 — Enphase IQ Gateway Metered monofásico/trifásico
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Conector Hembra Trifásico para Cable Q de Enphase
Referencia: Q-CONN-3P-10F | Conector de cableado en campo
La solución definitiva para la conexión y el empalme en campo del Cable Q trifásico en instalaciones que demandan máxima fiabilidad y rapidez de montaje.
