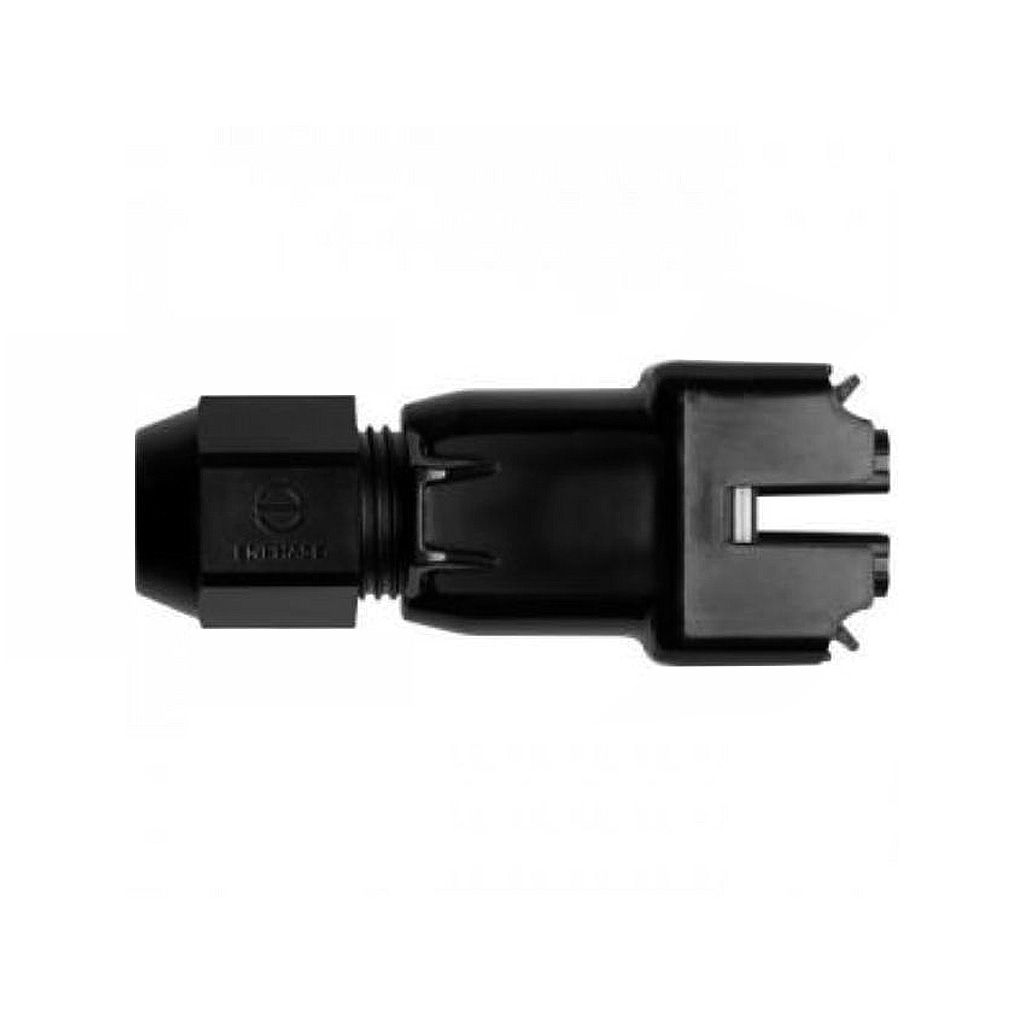

Enphase IQ Field Wireable Conector monofásico macho
[Q-CONN-R-10M] Enphase IQ Field Wireable Conector monofásico macho
Realiza la conexión de campo con el IQ Cable monofásico.
Tensión y corriente nominales: 250VCA y 25A
Temperatura nominal: De −40°C a 85°C
📕 Descarga de documentación
Nombre mostrado:
[Q-CONN-R-10M] Enphase IQ Field Wireable Conector monofásico macho
Código HS:
85369040
Especificaciones Técnicas Detalladas
- Configuración: Monofásica
- Tipo de conector: Macho
- Tensión nominal: 250 VAC
- Corriente nominal: 25 A
- Aplicación: Conexiones de empalme en campo con cable monofásico del sistema Cable Q
- Rango de temperatura: -40 °C a 85 °C
- Grado de protección: IP67 (IEC 60529)
- Resistencia ambiental: Resistente a la radiación UV
- Cumplimiento: RoHS, OIL RES I, CE
Datos de Rendimiento y Operación
Límites Operacionales
- Tensión nominal: 250 VAC
- Corriente nominal: 25 A
- Temperatura de operación: -40 °C a 85 °C
Ventajas de Instalación
- Conexión rápida en cubierta sin cableados complejos
- Empalme por el centro de cualquier sección de cable Q monofásico
- Permite aprovechar cualquier conector abierto del circuito
Aplicaciones Detalladas y Casos de Uso
Instalaciones Monofásicas con Microinversores
- Empalme de tramos de Cable Q monofásico en instalaciones fotovoltaicas con microinversores Enphase IQ
- Conexión de nuevas ramas a un conector abierto del cableado de campo
Mantenimiento y Reparación
- Reemplazo de conectores dañados en campo sobre cable monofásico existente
- Reconfiguración o ampliación de tramos de cable dentro de los límites del circuito
Certificaciones y Cumplimiento Normativo
Protección y Seguridad
- IP67 - Grado de protección ambiental según IEC 60529
- Resistencia UV - Apto para exposición a la intemperie
Cumplimiento Normativo
- CE - Conformidad europea
- RoHS - Restricción de sustancias peligrosas
- OIL RES I - Resistencia a aceites
Componentes Compatibles de la Serie Enphase
Este producto pertenece al sistema Cable Q de Enphase. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Cable de Inversor
- Q-25-10-240 — Cable Q 2,5 mm monofásico vertical 1,3 m
- Q-25-17-240 — Cable Q 2,5 mm monofásico horizontal 1,7 m
Protección y Conexión
- Q-DISC-10 — Herramienta de desconexión Enphase
Comunicación
- ENV-S-EM-230 — Enphase IQ Gateway Metered Single/Three Phase
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Conector Macho Monofásico Enphase Q-CONN-R-10M
Referencia: Q-CONN-R-10M | Conector de campo monofásico
La solución definitiva para realizar empalmes y conexiones en campo sobre el Cable Q monofásico de Enphase con máxima fiabilidad y rapidez de instalación.
