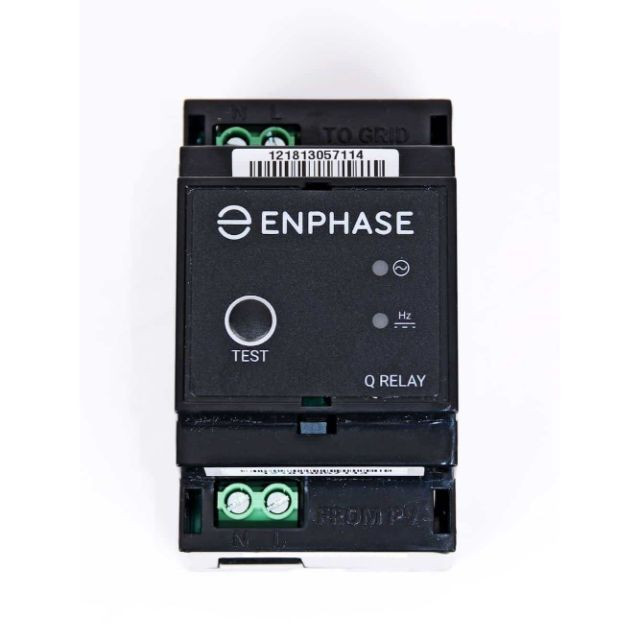

Enphase IQ Relay monofásico
[Q-RELAY-1P-INT] Enphase IQ Relay monofásico
Relé actúa como un dispositivo de desconexión y supervisión en caso de anomalías de la red.
📕 Descarga de documentación
Nombre mostrado:
[Q-RELAY-1P-INT] Enphase IQ Relay monofásico
Código HS:
85371091
Especificaciones Técnicas Detalladas
- Tensión nominal de entrada (Vnom): 230 a 240 Vrms
- Rango de funcionamiento de tensión CA: 85 a 270 Vrms
- Frecuencia nominal de entrada: 50 Hz
- Tiempo de adquisición (tensión/frecuencia): 100 ms (5 ciclos de línea a 50 Hz)
- Entradas de tensión monitorizadas: 1
- Detección de inyección de CC: Sí
- Consumo de energía: 10 VA
- Salida: Dos contactos unipolares, de conmutación conjunta, normalmente abierto (L1 y N)
- Potencia nominal de salida: 4,8 kVA
- Salida (normal): 230 a 240 Vrms, 20 A
- Microinversores soportados: Hasta 19 microinversores IQ 7 o 16 microinversores IQ 7+ de Enphase
- Relés Q por instalación: Hasta un límite de 4 Relés Q activos por instalación
- Indicación LED: Dos LED rojo/verde (subtensión/sobretensión y subfrecuencia/sobrefrecuencia e inyección de CC)
- Montaje: Carril DIN de 35 mm (estándar)
- Ancho: 53 mm
- Categoría de sobretensión: III
- Grado de contaminación: 2
- Rango de temperatura de funcionamiento: -40 °C a 50 °C
- Clasificación IP: IP20 (requiere carcasa protectora)
- Humedad relativa: 0 a 95 % sin condensación
Datos de Rendimiento y Operación
Protección de Red
- Soporte de huecos de tensión y frecuencia
- Desconexión de los microinversores ante desequilibrios de la red de CA
- Reconexión automática al recuperar la tensión y frecuencia valores normales
Integración y Mantenimiento
- Comunicación con el Envoy-S para aislamiento de fase y neutro
- Posibilidad de actualizaciones de firmware en remoto
- Luces LED de fácil lectura para diagnóstico en campo
Aplicaciones Detalladas y Casos de Uso
Instalaciones Fotovoltaicas Monofásicas
- Sistemas residenciales y comerciales con microinversores IQ 7 e IQ 7+ de Enphase
- Cumplimiento del requisito de desconexión física en redes monofásicas a 50 Hz
Cumplimiento Normativo de Conexión a Red
- Protección de subtensión, sobretensión, subfrecuencia y sobrefrecuencia
- Detección de inyección de corriente continua hacia la red
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Compatibilidad Electromagnética
- IEC 61010 - Requisitos de seguridad para equipos eléctricos de medida y control
- IEC 61326-1 - Compatibilidad electromagnética para equipos de medida y control
- BS EN 61000-3-2 / 61000-3-3 - Límites de armónicos y fluctuaciones de tensión
- BS EN 50065-1 / 50065-2-2 - Transmisión de señales por la red eléctrica
Garantía del Fabricante
- Garantía Enphase - 5 años de garantía oficial del fabricante
- ISO 9001 - Fabricación bajo sistema de gestión de calidad certificado
Componentes Compatibles de la Serie Enphase
Este relé forma parte del ecosistema IQ de Enphase. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Comunicación
- ENV-S-EM-230 — Enphase IQ Gateway Metered monofásico / trifásico
Cable de Inversor
- Q-25-10-240 — Cable Q 2,5 mm 1,3 m monofásico vertical
- Q-25-17-240 — Cable Q 2,5 mm 1,7 m monofásico horizontal
Conectores y Tapones
- Q-CONN-R-10M — Conector macho monofásico para cableado en campo
- Q-TERM-R-10 — Capuchón final monofásico
Protección / Conexión
- Q-DISC-10 — Herramienta de desconexión para conectores del Cable Q
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Relé Q Enphase Monofásico Q-RELAY-1P-INT
Referencia: Q-RELAY-1P-INT | Relé de instalación de red
La solución definitiva para la desconexión y protección de red en sistemas monofásicos con microinversores Enphase que demandan máxima fiabilidad y cumplimiento normativo.
