  2. Enphase IQ Relay trifásico [Q-RELAY-3P-INT] Enphase IQ Relay trifásico

Enphase IQ Relay trifásico

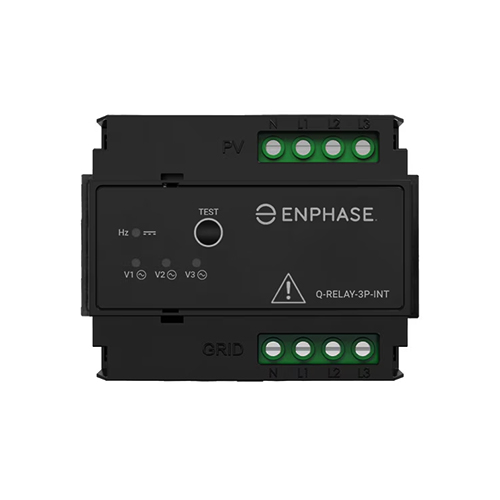

[Q-RELAY-3P-INT] Enphase IQ Relay trifásico

https://b2b.technosun.com/web/image/product.template/37814/image_1920?unique=4bcf802

Relé actúa como un dispositivo de desconexión y supervisión en caso de anomalías de la red.
No se requiere un acoplador de fases externo cuando el relé trifásico está instalado.

No disponible en este momento para su venta.

    Esta combinación no existe.

    Contáctenos

    Términos y condiciones de venta

    Nombre mostrado: [Q-RELAY-3P-INT] Enphase IQ Relay trifásico
    Código HS: 85371091

    Relé Q Enphase Multifásico Q-RELAY-3P-INT

    Relé de instalación de red multifásica de 4 polos con detección de inyección de CC

    Dispositivo de desconexión y monitorización de red para instalaciones Enphase IQ. El relé de 4 polos aísla físicamente todas las líneas de fase de los microinversores de la Serie IQ cuando se detectan desequilibrios o lo exige la normativa de red, reanudando la conexión al restablecerse los valores adecuados. Configurable para monitorizar 1, 2 o 3 fases y operando junto al portal de comunicaciones Envoy-S. No requiere acoplador de fase externo. Montaje en carril DIN de 35 mm.

    SKU

    Q-RELAY-3P-INT

    Tensión nominal

    230 / 240 VAC

    Potencia salida

    6 kVA por fase

    Configuración

    Multifásico (4 polos)

    Especificaciones Técnicas Detalladas

    • Tensión nominal de entrada (Vnom): 230 / 240 Vrms
    • Rango de funcionamiento de tensión CA: 85 a 265 VAC
    • Frecuencia nominal de entrada: 50 Hz
    • Tiempo de adquisición (tensión/frecuencia): 100 ms (5 ciclos de línea a 50 Hz)
    • Entradas de tensión monitorizadas: Hasta 3
    • Detección de inyección de CC: Sí
    • Consumo de energía: 18 VA
    • Salida: Relé de cuatro polos normalmente abiertos (L1, L2, L3 y N)
    • Potencia nominal de salida: 6 kVA por fase
    • Salida (normal): 230 / 240 Vrms, 25 A
    • Microinversores soportados por fase: Hasta 19 microinversores IQ 7 o 16 microinversores IQ 7+ de Enphase
    • Relés Q por instalación: Hasta un límite de 20 Relés Q activos por instalación
    • Indicación LED: Cuatro LED rojo/verde (tres de subtensión/sobretensión y uno de subfrecuencia/sobrefrecuencia e inyección de CC)
    • Montaje: Carril DIN de 35 mm (estándar)
    • Ancho: 107 mm
    • Categoría de sobretensión (EN 61010-1): III (borne a red con categoría de medición III)
    • Grado de contaminación (EN 61010-1): 2
    • Rango de temperatura de funcionamiento: -40 °C a 50 °C
    • Clasificación IP: IP20 (requiere carcasa protectora)
    • Humedad relativa: 0 a 95 % sin condensación

    Datos de Rendimiento y Operación

    Protección de Red

    • Aislamiento físico de todas las líneas de fase mediante relé de 4 polos
    • Configurable para monitorizar 1, 2 o 3 fases
    • Reconexión automática al recuperar la tensión y frecuencia valores normales

    Integración y Mantenimiento

    • Operación conjunta con el portal de comunicaciones Envoy-S
    • No requiere acoplador de fase externo en instalaciones trifásicas
    • Posibilidad de actualizaciones de firmware en remoto

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Instalaciones Fotovoltaicas Trifásicas
    • Sistemas comerciales e industriales con microinversores IQ 7 e IQ 7+ de Enphase
    • Plantas con conexión trifásica que requieren desconexión y monitorización por fase
    chevron_right Cumplimiento Normativo de Conexión a Red
    • Protección de subtensión, sobretensión, subfrecuencia y sobrefrecuencia en cada fase
    • Detección de inyección de corriente continua hacia la red

    Certificaciones y Cumplimiento Normativo Completo

    Seguridad y Compatibilidad Electromagnética

    • check IEC 61010 / EN 61010-1 - Requisitos de seguridad para equipos eléctricos de medida y control
    • check IEC 61326 / BS EN 61326-1 y 2 - Compatibilidad electromagnética para equipos de medida
    • check BS EN 61000-3-11 y 12 - Límites de fluctuaciones de tensión y armónicos
    • check BS EN 50065-1 y 2-2 - Transmisión de señales por la red eléctrica

    Garantía del Fabricante

    • check Garantía Enphase - 5 años de garantía oficial del fabricante
    • check ISO 9001 - Fabricación bajo sistema de gestión de calidad certificado

    Componentes Compatibles de la Serie Enphase

    Este relé forma parte del ecosistema IQ de Enphase. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.

    Comunicación

    • ENV-S-EM-230 — Enphase IQ Gateway Metered monofásico / trifásico

    Cable de Inversor

    • Q-25-17-3P-160 — Cable Q 2,5 mm 1,7 m trifásico
    • Q-25-20-3P-160 — Cable Q 2,5 mm 2,0 m trifásico horizontal

    Conectores y Tapones

    • Q-CONN-3P-10M — Conector macho trifásico para cableado en campo
    • Q-TERM-3P-10 — Capuchón final trifásico

    Protección / Conexión

    • Q-DISC-10 — Herramienta de desconexión para conectores del Cable Q

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.

    STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL ENPHASE

    Relé Q Enphase Multifásico Q-RELAY-3P-INT

    Referencia: Q-RELAY-3P-INT | Relé de instalación de red multifásica

    La solución definitiva para la desconexión y protección de red en sistemas trifásicos con microinversores Enphase que demandan máxima fiabilidad y cumplimiento normativo.

    GARANTÍA OFICIAL ENPHASE DISTRIBUIDOR AUTORIZADO
