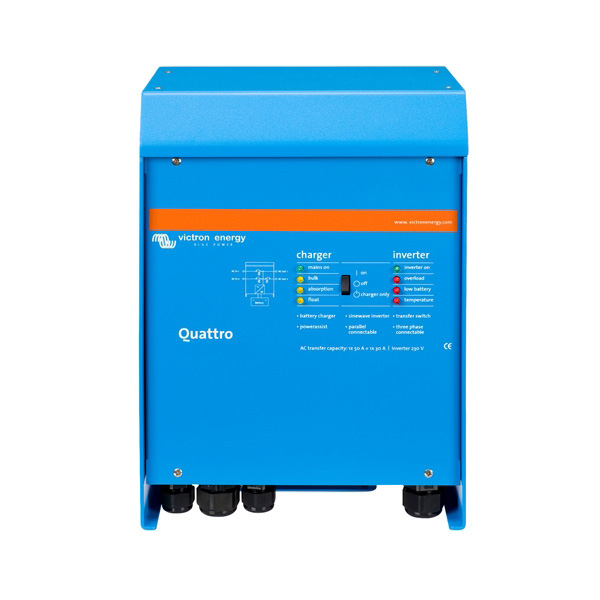

Quattro 48/15000/200-100/100 277V VE.Bus - VICTRON ENERGY
[QUA483150100] Quattro 48/15000/200-100/100 277V VE.Bus - VICTRON ENERGY
Inversor/cargador Victron Quattro 48/15000/200-100/100 VE.Bus
Potencia: 15000 VA (12000 W continuos a 25 °C) | Tensión batería: 48 V DC | Salida: 230 V AC senoidal pura
Cargador: 200 A | 2 entradas AC: 100/100 A con transferencia <20 ms
PowerAssist + VE.Bus para conexión en paralelo y trifásico
📕 Descarga de documentación
Nombre mostrado:
[QUA483150100] Quattro 48/15000/200-100/100 277V VE.Bus - VICTRON ENERGY
Código HS:
85044086
Especificaciones Técnicas Detalladas
- Potencia continua de salida a 25 °C: 15000 VA / 12000 W
- Potencia continua de salida a 40 °C: 10000 W
- Potencia continua de salida a 65 °C: 7000 W
- Potencia pico: 25000 W
- Tensión de salida: 277 VAC ± 2%, onda sinusoidal pura
- Frecuencia de salida: 60 Hz ± 0,1% (rango de ajuste 230-280 V)
- Rango de tensión de entrada CC: 38 - 66 V
- Eficiencia máxima: 96%
- Consumo en vacío: 110 W (75 W en modo AES, 20 W en modo búsqueda)
- Corriente de carga de la batería auxiliar: 200 A
- Tensión de carga de absorción: 57,6 VCC
- Tensión de carga de flotación: 55,2 VCC
- Modo de almacenamiento: 52,8 VCC
- Sensor de temperatura de la batería: Incluido
- Compatibilidad de baterías: Litio-ion, AGM, GEL y plomo-ácido
- Entradas CA: 2 entradas con conmutador de transferencia integrado
- Corriente máxima de alimentación: 2 de 100 A
- Rango de tensión de entrada CA: 230 - 290 VAC
- Frecuencia de entrada: 45 - 65 Hz (factor de potencia 1)
- Tiempo de transferencia: menos de 20 ms (función no-break)
- Salida auxiliar: 50 A
- Relés programables: 3
- Comunicaciones: Puerto VE.Bus + 2 puertos de uso general, On/Off remoto
- PowerControl / PowerAssist: Sí
- Material y color: Aluminio (azul RAL 5012)
- Grado de protección: IP21
- Conexión a la batería: Cuatro pernos M8 (2 positivos, 2 negativos)
- Conexión CA 277 V: Pernos M6
- Peso: 72 kg
- Dimensiones (al x an x p): 572 x 488 x 344 mm
- Temperatura de trabajo: -40 a +65 °C
- Humedad (sin condensación): máx. 95%
Datos de Rendimiento y Curvas de Eficiencia
Potencia según temperatura
- 12000 W continuos a 25 °C
- 10000 W continuos a 40 °C
- 7000 W continuos a 65 °C
- Pico de hasta 25000 W
Eficiencia y consumo
- Eficiencia máxima 96%
- Consumo en vacío 110 W
- Consumo en modo AES 75 W
- Consumo en modo de búsqueda 20 W
Escalabilidad del sistema
- Configuración trifásica con tres unidades
- Hasta 4 grupos de tres unidades en paralelo (144 kW / 180 kVA)
- Más de 2400 A de capacidad de carga combinada
- Conmutación de transferencia en menos de 20 ms
Aplicaciones Detalladas y Casos de Uso
Instalaciones de gran capacidad a 277 VAC
- Sistemas con salida a 277 VCA y 60 Hz, habituales en redes de 60 Hz
- Configuración trifásica de alta potencia mediante agrupación de unidades
- Compatibilidad con cargadores solares MPPT e inversores de red en sistemas FV
Respaldo y alimentación ininterrumpida
- Conmutación en menos de 20 ms para cargas críticas de gran potencia
- Gestión automática de dos fuentes CA (red y generador)
- Refuerzo de potencia con PowerAssist en picos de demanda
Autoconsumo y almacenamiento energético
- Instalaciones aisladas o conectadas a red con almacenamiento en baterías a 48 V
- Carga rápida de grandes bancos de baterías con 200 A de corriente
- Monitorización local y remota mediante dispositivos GX y portal VRM
Certificaciones y Cumplimiento Normativo Completo
Estándares de seguridad
- EN-IEC 60335-1 - Seguridad de aparatos electrodomésticos
- EN-IEC 60335-2-29 - Requisitos para cargadores de batería
- EN-IEC 62109-1 - Seguridad de convertidores de potencia
Compatibilidad electromagnética
- EN 55014-1 / EN 55014-2 - Emisiones e inmunidad
- EN-IEC 61000-3-2 / 61000-3-3 - Armónicos y fluctuaciones de tensión
- IEC 61000-6-1 / 61000-6-2 / 61000-6-3 - Inmunidad y emisiones genéricas
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron Quattro 48/15000/200-100/100 277V VE.Bus
Referencia: QUA483150100 | Inversor/cargador 48 V
La solución definitiva para la gestión de energía en instalaciones de gran capacidad a 277 VAC que demandan máxima fiabilidad y eficiencia energética.
