Batería Victron Energy Phoenix Charger Control
Especificaciones: 0,21 kg
Referencia: REC010001110
📕 Descarga de documentación
Nombre mostrado:
[REC010001110] Phoenix Charger Control - VICTRON ENERGY
Código HS:
85371098

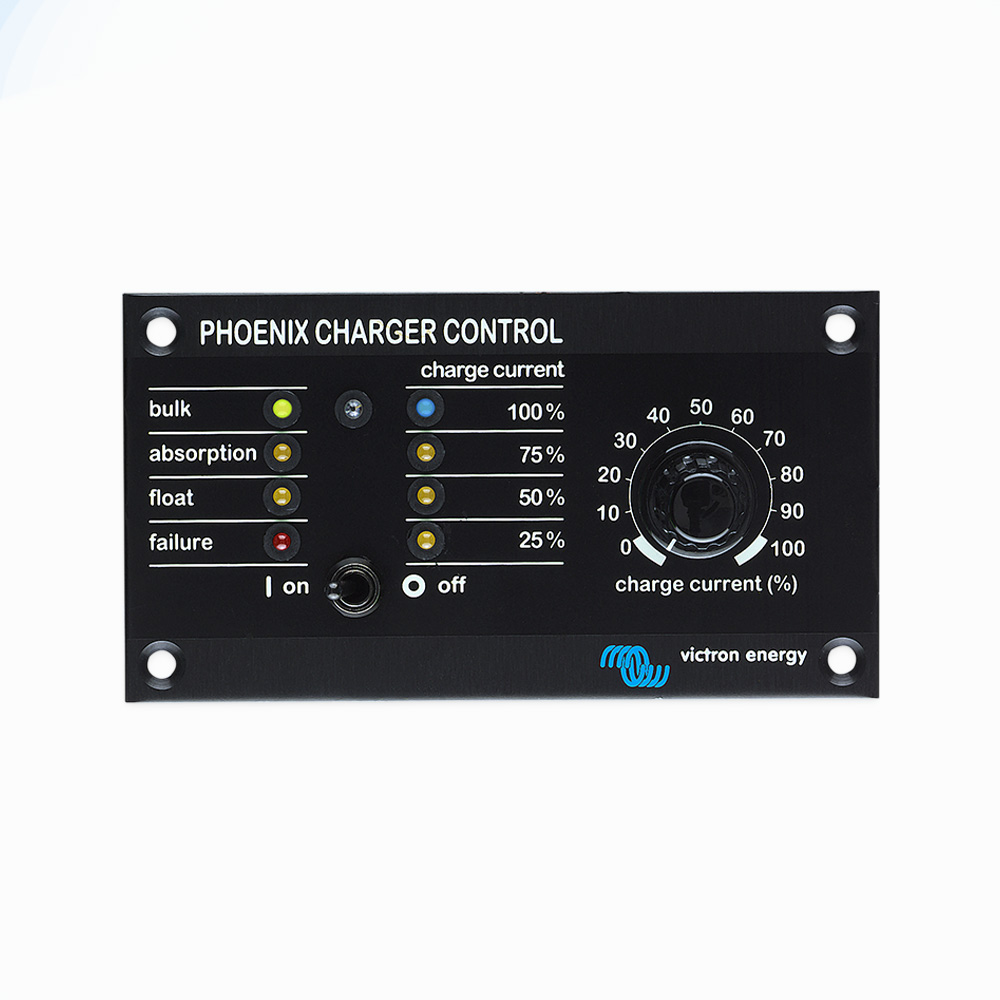

Panel Remoto Victron Phoenix Charger Control
Panel de control y visualización a distancia para cargadores Phoenix, con limitación de la corriente de carga
El Phoenix Charger Control es un panel remoto que reproduce a distancia la indicación completa de un cargador Phoenix y permite ajustar su corriente de salida. Se conecta al cargador mediante un cable de comunicación estándar de 8 polos, con una longitud máxima de 100 m, lo que permite situar la indicación en el puesto de gobierno o en el cuadro eléctrico mientras el cargador permanece en la sala de máquinas.
Su función más relevante es la limitación temporal de la corriente de carga, con la que se reduce la potencia solicitada a la acometida de corriente alterna. Resulta especialmente útil cuando el cargador trabaja desde una toma de pantalán o desde un grupo electrógeno de baja potencia y comparte la acometida con otros consumidores.
El panel también sirve para configurar los parámetros de carga del cargador. La intensidad de los pilotos luminosos se ajusta automáticamente en función de la luz ambiental, de modo que la lectura resulta cómoda tanto de día como durante la navegación nocturna.
REC010001110
Panel remoto de control
Cable UTP de 8 polos
100 m
Especificaciones Técnicas Detalladas
| Tipo de producto | Panel remoto de control e indicación para cargadores de baterías Phoenix |
|---|---|
| Indicación | Reproduce a distancia todos los indicadores del cargador |
| Lectura adicional | Muestra además la corriente de carga entregada por el cargador |
| Ajuste de corriente de salida | Permite limitar la corriente de carga y, con ella, la potencia solicitada a la entrada de corriente alterna |
| Limitación temporal | La reducción de corriente puede aplicarse de forma temporal mientras dura la restricción de acometida |
| Configuración del cargador | Permite modificar los parámetros de carga del equipo asociado |
| Regulación de la iluminación | La intensidad de los pilotos luminosos se ajusta automáticamente en función de la luz ambiental |
| Cable de conexión | Cable de comunicación estándar de 8 polos con conector de 8 polos, tipo UTP |
|---|---|
| Longitud máxima del cable | 100 m |
| Alimentación | Se alimenta desde el propio cargador a través del cable de comunicación |
| Ubicación recomendada | Puesto de gobierno, cuadro eléctrico o zona de habitáculo, con el cargador instalado en la sala de máquinas |
| Personal | La instalación debe realizarla personal cualificado, con la red y las baterías desconectadas |
| Modelo Phoenix Charger 12/30 | 12 V, 30 A en salidas principales, 4 A en salida auxiliar, capacidad de batería recomendada 100 - 400 Ah |
|---|---|
| Modelo Phoenix Charger 12/50 | 12 V, 50 A en salidas principales, 4 A en salida auxiliar, capacidad de batería recomendada 200 - 800 Ah |
| Modelo Phoenix Charger 24/16 | 24 V, 16 A en salidas principales, 4 A en salida auxiliar, capacidad de batería recomendada 100 - 200 Ah |
| Modelo Phoenix Charger 24/25 | 24 V, 25 A en salidas principales, 4 A en salida auxiliar, capacidad de batería recomendada 100 - 400 Ah |
| Característica de carga de la gama | Cuatro etapas autoadaptable y totalmente configurable |
| Alimentación de los cargadores | 90 - 265 V CA o 90 - 400 V CC, 45 - 65 Hz |
| Referencia interna | REC010001110 |
|---|---|
| Código EAN | 8719076024330 |
| Marca | Victron Energy |
| Serie | Phoenix |
| Peso con embalaje registrado en almacén | 0,21 kg |
| Peso sin embalaje registrado en almacén | 0,15 kg |
| Dimensiones logísticas registradas (l x an x al) | 7,8 x 9,6 x 10,8 cm |
Datos de Rendimiento y Comportamiento Operativo
Gestión de la acometida de corriente alterna
- La reducción de la corriente de salida del cargador disminuye directamente la potencia demandada a la entrada de corriente alterna.
- Permite compartir una toma de pantalán limitada entre el cargador y el resto de consumidores de a bordo sin provocar el disparo de la protección.
- En instalaciones alimentadas por grupo electrógeno de baja potencia evita que el cargador acapare la capacidad disponible.
- El ajuste se realiza desde el panel, sin necesidad de acceder al cargador.
Indicación a distancia
- Reproduce el conjunto de indicadores del cargador Phoenix asociado.
- Añade la lectura de la corriente de carga, dato que el frontal del cargador no muestra de forma numérica.
- La intensidad de los pilotos se adapta automáticamente a la luz ambiental para evitar deslumbramientos nocturnos.
Instalación flexible
- Conexión mediante cable de comunicación estándar de 8 polos, de hasta 100 m de longitud.
- El cargador puede permanecer en la sala de máquinas o en un local técnico y la indicación situarse en la zona de uso.
- No requiere alimentación independiente: el panel toma la energía del propio cargador.
Aplicaciones Detalladas y Casos de Uso
Embarcaciones de recreo y profesionales
- Indicación del estado de carga en el puesto de gobierno con el cargador instalado en la sala de máquinas.
- Limitación de la corriente de carga cuando la embarcación está conectada a una toma de pantalán de capacidad reducida.
- Regulación automática de la luminosidad de los pilotos, adecuada para la navegación nocturna.
Instalaciones alimentadas por grupo electrógeno
- Ajuste de la potencia absorbida por el cargador para no saturar un grupo electrógeno de baja potencia.
- Reparto controlado de la energía disponible entre el cargador y el resto de equipos de la instalación.
- Recuperación del régimen de carga completo cuando se restablece la acometida principal.
Vehículos especiales y unidades móviles
- Panel de control accesible en la cabina o en el habitáculo, con el cargador ubicado en un cofre técnico.
- Configuración de los parámetros de carga sin desmontar paneles ni acceder al equipo.
- Lectura directa de la corriente entregada al banco de baterías.
Salas técnicas y cuadros eléctricos
- Centralización de la indicación de carga en el cuadro general, con el cargador montado en pared o suelo en la sala técnica.
- Tendido de hasta 100 m entre cargador y panel mediante cable de comunicación estándar.
- Ajuste de la corriente de carga para adaptarla a la potencia contratada de la instalación.
Certificaciones y Cumplimiento Normativo
Cumplimiento normativo
- Marcado CE - el panel se suministra con declaración de conformidad de paneles remotos y accesorios de Victron Energy.
- Fabricación certificada - Victron Energy B.V. dispone de certificación de sistema de gestión de la calidad ISO 9001.
Cargador asociado
- EN 60335-1 y EN 60335-2-29 - normas de seguridad aplicables a la gama Phoenix Charger a la que se asocia el panel.
- EN 55014-1 y EN 61000-3-2 - límites de emisión radioeléctrica y de corrientes armónicas de la gama Phoenix Charger.
- EN 55014-2 y EN 61000-3-3 - inmunidad y limitación de fluctuaciones de tensión de la gama Phoenix Charger.
- IEC 68-2-6 - ensayo de vibración de 10 a 150 Hz y 1,0 G aplicable a la gama Phoenix Charger.
Servicio Técnico Profesional Techno Sun
Asesoramiento técnico para instaladores: verificación de la compatibilidad con el modelo de cargador Phoenix instalado, dimensionado del tendido de comunicación, criterios de limitación de corriente frente a la acometida disponible y puesta en marcha del conjunto.
Panel Remoto Victron Phoenix Charger Control
Referencia: REC010001110 | Panel remoto de control para cargadores Phoenix
Control e indicación a distancia del proceso de carga y ajuste de la corriente de salida para adaptar el consumo a la acometida disponible.
