BlueSolar PWM-Pro Charge Controller 12/24V-20A - VICTRON ENERGY
[SCC010020110] BlueSolar PWM-Pro Charge Controller 12/24V-20A - VICTRON ENERGY

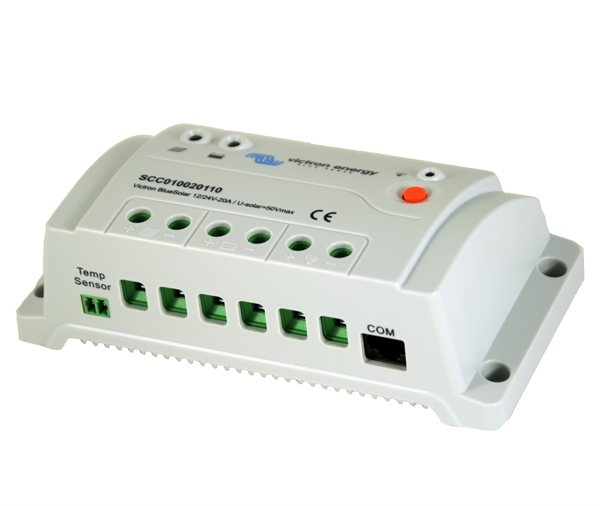

Regulador de carga Victron Energy BlueSolar PWM-Pro Charge Controller 12/24V-20A
Especificaciones: 24 V | 20 A | 0,38 kg
Referencia: SCC010020110
📕 Descarga de documentación
Nombre mostrado:
[SCC010020110] BlueSolar PWM-Pro Charge Controller 12/24V-20A - VICTRON ENERGY
Código HS:
85044060
Especificaciones Técnicas Detalladas
- Tensión nominal del sistema: 12 V / 24 V con reconocimiento automático
- Rango de tensión de batería: 6 a 36 V
- Corriente de carga nominal: 20 A
- Tensión máxima de entrada FV: 50 VDC
- Caída de tensión en circuito de carga: inferior o igual a 0,26 V
- Caída de tensión en circuito de descarga: inferior o igual a 0,15 V
- Autoconsumo: inferior o igual a 6 mA
- Umbral día/noche: 6 V (día) / 5 V (noche), valores x2 para 24 V
- Compensación de temperatura: -30 mV/°C a 12 V (referencia 25 °C)
- Perfiles de batería: gel, AGM y plomo abierto (seleccionables)
- Tensión de absorción (boost): 14,2 V (gel) / 14,4 V (AGM) / 14,6 V (plomo abierto), x2 para 24 V
- Tensión de flotación: 13,8 V, x2 para 24 V
- Tensión de reconexión de boost: 13,2 V, x2 para 24 V
- Tensión de límite de carga: 15,5 V, x2 para 24 V
- Desconexión por sobretensión: 16 V, x2 para 24 V
- Desconexión de carga por baja tensión: 11,1 V, x2 para 24 V
- Reconexión de carga por baja tensión: 12,6 V, x2 para 24 V
- Duración de boost: 2 horas
- Grado de protección: IP30
- Sección de terminales: 6 mm²
- Peso: 0,38 kg
- Temperatura de trabajo: de -35 a +55 °C
- Temperatura de almacenamiento: de -35 a +80 °C
- Humedad: del 10 % al 90 %, sin condensación
- Indicación de estado: LED y pantalla de estado con ajuste del temporizador
Datos de Rendimiento y Curvas de Eficiencia
Carga multietapa
- Etapas de absorción (boost) y flotación según el perfil de batería
- Transición a flotación 2 horas después de alcanzar la absorción
- Nuevo ciclo de carga al descender la tensión de batería por debajo de 13 V
Límites operacionales
- Corriente de carga nominal de 20 A
- Tensión máxima de entrada fotovoltaica de 50 VDC
- Rango de temperatura: de -35 a +55 °C
Protección térmica
- Corte de entrada y salida al superar el disipador 85 °C
- Reanudación automática al descender por debajo de 75 °C
- Reducción automática de carga ante sobrecarga sostenida
Aplicaciones Detalladas y Casos de Uso
Instalaciones aisladas de pequeña potencia
- Sistemas de 12 V o 24 V con baterías de gel, AGM o plomo abierto
- Selección del perfil de carga según el tipo de batería instalada
- Carga multietapa optimizada para prolongar la vida de la batería
Iluminación temporizada
- Alumbrado exterior con encendido programado mediante temporizador día/noche
- Gestión de cargas con desconexión por baja tensión
- Protección de la batería frente a descargas excesivas
Movilidad y ocio
- Autocaravanas, caravanas y embarcaciones de recreo
- Mantenimiento de carga de baterías de servicio
- Indicación de estado mediante LED para diagnóstico rápido
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad
- IEC 62109-1 - Seguridad de convertidores de potencia para sistemas fotovoltaicos
Compatibilidad Electromagnética
- EN 61000-6-1 / EN 61000-6-3 - Inmunidad y emisión en entornos residenciales
- ISO 7637-2 - Perturbaciones eléctricas en vehículos
Componentes Compatibles de la Serie BlueSolar
Este regulador pertenece a la gama BlueSolar PWM-Pro de Victron Energy. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para configurar la instalación según las necesidades del proyecto.
Panel Remoto y Comunicación
- SCC900300000 — panel remoto para BlueSolar PWM-Pro
- SCC940100200 — cable de interfaz PWM-Pro a USB
Paneles Solares
- SPM041501200 — panel monocristalino 150 W-12 V
- SPP041301200 — panel policristalino 130 W-12 V
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Regulador BlueSolar PWM-Pro 12/24V-20A
Referencia: SCC010020110 | Controlador de carga PWM programable
La solución definitiva para la regulación de carga programable en instalaciones aisladas de pequeña potencia que demandan perfiles de batería seleccionables y máxima fiabilidad.
