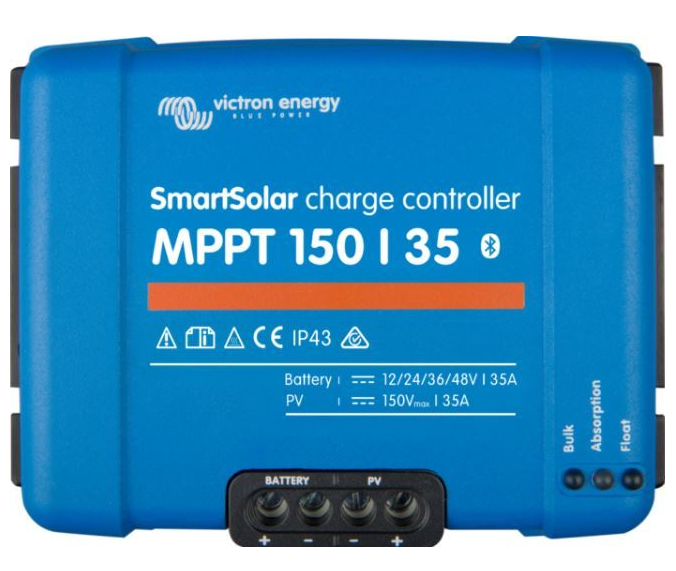

SmartSolar MPPT 150/35 - VICTRON ENERGY
[SCC115035210] SmartSolar MPPT 150/35 - VICTRON ENERGY
Regulador solar Victron Energy SmartSolar MPPT 150/35 | Peso: 1,53 kg | Regulador MPPT | Bluetooth, 150 V, 35 A
📕 Descarga de documentación
Nombre mostrado:
[SCC115035210] SmartSolar MPPT 150/35 - VICTRON ENERGY
Código HS:
85044060
Especificaciones Técnicas Detalladas
- Tensión máxima de circuito abierto FV (Voc): 150 V
- Corriente máxima de cortocircuito FV: 40 A
- Potencia FV máxima a 12 V: 500 W (rango MPPT 13 – 35 V)
- Potencia FV máxima a 24 V: 1000 W (rango MPPT 30 – 70 V)
- Potencia FV máxima a 48 V: 1500 W (rango MPPT 60 – 145 V)
- Corriente nominal de carga: 35 A
- Eficiencia máxima del conversor: 98 %
- Consumo en vacío — 12 V: 20 mA
- Consumo en vacío — 24 V: 15 mA
- Consumo en vacío — 48 V: 10 mA
- Tensión nominal del sistema: 12 / 24 / 48 V con detección automática
- Rango de tensión de batería admisible: 9 – 64 V
- Algoritmo de carga: variable multietapa (bulk, absorción, flotación, ecualización)
- Compensación de temperatura: sensor interno y sonda remota opcional
- Compatibilidad electroquímica: litio (LiFePO4), AGM, gel, plomo-ácido abierto
- Gestión de batería de litio: configurable con tensión de corte, histéresis y reinicio
- Ecualización automática programable: sí, con duración e intervalo ajustables
- Relé programable: sí, configurable como alarma, generador o señal de control
- Interfaz inalámbrica: Bluetooth Smart integrado, control y parametrización vía app VictronConnect
- Puerto de datos cableado: VE.Direct para conexión a Color Control GX, Venus GX, Cerbo GX y dispositivos VE.Direct
- Monitorización en tiempo real: tensiones, corrientes, potencia, históricos y producción energética diaria y acumulada
- Actualización de firmware: vía Bluetooth o VE.Direct sin intervención física
- Protección contra inversión de polaridad FV: sí, electrónica
- Protección contra cortocircuito de salida: sí, con recuperación automática
- Protección de sobretemperatura: reducción de potencia y desconexión segura
- Protección de corriente inversa nocturna: sí, mediante bloqueo electrónico
- Dimensiones (al x an x p): 130 x 186 x 70 mm
- Peso: 1,53 kg
- Sección máxima de cable admisible: 16 mm² (AWG 6)
- Bornes de potencia: tornillo M6, par de apriete recomendado 1,6 Nm
- Montaje: en superficie vertical con disipación térmica natural por convección
- Carcasa: plástico ABS autoextinguible, color azul Victron (RAL 5012)
- Grado de protección — electrónica: IP43
- Grado de protección — área de conexiones: IP22
- Seguridad eléctrica: EN/IEC 62109-1, EN/IEC 62109-2, UL 1741, CSA C22.2
- Compatibilidad electromagnética (EMC): FCC 47 CFR Part 15 clase B
- Filtro de seguimiento MPPT: IEC 62509
- Marcado CE y RoHS: conforme a las directivas europeas aplicables
- Temperatura de operación: -30 °C a +60 °C (potencia nominal hasta 40 °C)
- Humedad relativa admisible: 95 % sin condensación
- Altitud máxima de instalación: 2000 m sobre el nivel del mar
- Garantía del fabricante: 5 años
Datos de Rendimiento y Curvas de Eficiencia
Límites operacionales del campo fotovoltaico
- Tensión máxima de circuito abierto admitida: 150 V en cualquier condición de temperatura
- Corriente fotovoltaica máxima de cortocircuito: 40 A por entrada
- Tensión de arranque del MPPT: superior a la tensión de batería más 1 V
- Algoritmo ultrarrápido: rastreo continuo del punto de máxima potencia con refresco cada segundo
Potencia de entrada por tensión nominal
- Configuración 12 V: hasta 500 W de potencia fotovoltaica recomendada
- Configuración 24 V: hasta 1000 W de potencia fotovoltaica recomendada
- Configuración 48 V: hasta 1500 W de potencia fotovoltaica recomendada
- Detección automática de la tensión nominal del banco de baterías
Eficiencia energética y consumo
- Eficiencia de conversión máxima: 98 %, minimiza las pérdidas térmicas
- Consumo en vacío extremadamente bajo: 20 mA a 12 V, 15 mA a 24 V, 10 mA a 48 V
- Refrigeración por convección natural, sin ventiladores ni partes móviles
- Desconexión por sobretemperatura con rearme automático al recuperar la temperatura
Algoritmo de carga y gestión de batería
- Carga multietapa: bulk, absorción, flotación, almacenamiento y ecualización
- Compensación automática de temperatura mediante sensor interno y sonda remota opcional
- Apta para baterías LiFePO4 con perfil dedicado configurable y desactivación de ecualización
- Rango de tensión de batería soportado: 9 a 64 V en corriente continua
Aplicaciones Detalladas y Casos de Uso
Sistemas fotovoltaicos aislados residenciales
- Viviendas off-grid con bancos de baterías de litio, AGM o gel de 12, 24 o 48 V
- Combinación con inversores Victron Phoenix, MultiPlus y Quattro para electrificación completa
- Monitorización de la producción energética desde el móvil con la aplicación VictronConnect
- Configuración de cargas prioritarias, relé programable y ecualización automática
Sistemas híbridos con Victron MultiPlus y Quattro
- Conexión al bus VE.Direct para coordinación con el inversor-cargador MultiPlus o Quattro
- Hibridación con red eléctrica, grupo electrógeno y campo fotovoltaico en una única arquitectura
- Gestión del excedente solar mediante desviación a cargas auxiliares mediante el relé programable
- Compatible con baterías Pylontech, BYD, Victron Lithium Smart y Celest Energía
Caravanas, embarcaciones y vehículos recreativos
- Autoconsumo en camper, autocaravana y velero con servicio eléctrico a 12 o 24 V
- Carga eficaz de bancos de batería de servicio de litio LiFePO4 en ruta y en fondeadero
- Compensación de temperatura mediante sensor remoto para entornos con elevada variación térmica
- Configuración inalámbrica vía Bluetooth desde la aplicación VictronConnect en smartphone o tablet
Estaciones de telecomunicación y monitorización remota
- Alimentación de repetidores, estaciones base rurales, cámaras CCTV y sensores meteorológicos
- Operación fiable en rangos de temperatura industrial de -30 °C a +60 °C
- Telemetría y diagnóstico remoto del estado del sistema a través del puerto VE.Direct y un dispositivo GX
- Bajo consumo en vacío para máxima autonomía en ubicaciones sin red eléctrica
Bombeo solar, señalización y electrificación rural
- Accionamiento de bombas de agua solares para regadío, ganadería y abrevadero en explotaciones agrícolas
- Alimentación de sistemas de señalización viaria, cabañas de montaña y pequeñas instalaciones autónomas
- Integración con cargadores de CA, variadores de frecuencia y relés de arranque para grupos de bombeo
- Diseño modular y ampliable: combinación de varios MPPT en paralelo para campos FV de mayor potencia
Certificaciones y Cumplimiento Normativo Completo
Estándares de seguridad eléctrica
- EN/IEC 62109-1 — seguridad de convertidores de potencia en instalaciones fotovoltaicas
- EN/IEC 62109-2 — requisitos particulares para controladores MPPT
- UL 1741 — inversores, cargadores, controladores y equipos de interconexión para sistemas FV
- CSA C22.2 — normativa canadiense para equipos eléctricos y electrónicos
Compatibilidad electromagnética y entorno
- FCC 47 CFR Part 15 — emisiones conducidas y radiadas clase B para entornos residenciales
- IEC 62509 — rendimiento de los controladores de carga fotovoltaica con seguimiento MPPT
- Marcado CE y RoHS — cumplimiento de directivas europeas de seguridad y restricciones de sustancias
- Grado de protección IP43 / IP22 — electrónica y área de conexiones protegidas frente a polvo y goteo
Componentes Compatibles de la Serie SmartSolar
Este producto pertenece a la serie SmartSolar de Victron Energy. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Pantalla
- SCC900650010 — SmartSolar Pluggable Display, panel de visualización enchufable en el frontal del regulador
