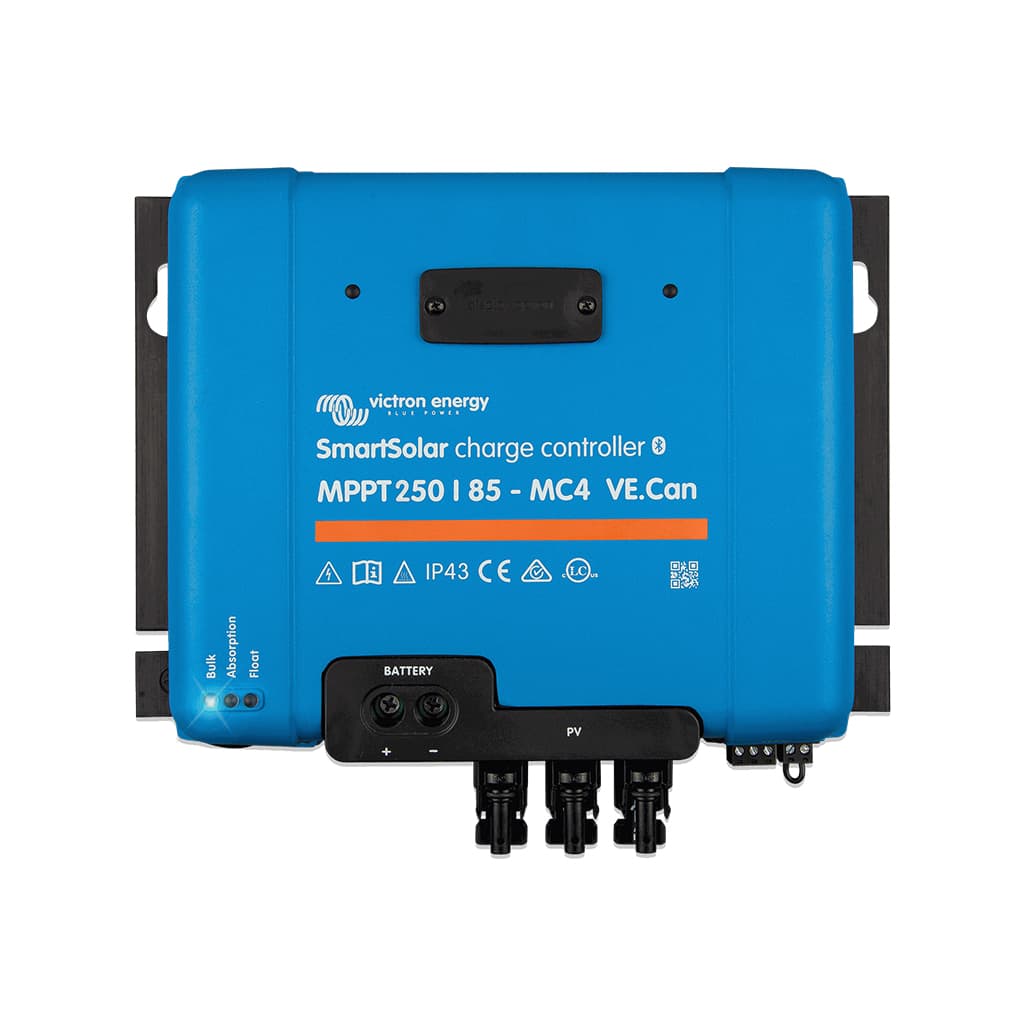

SmartSolar MPPT 250/85-MC4 VE.Can - VICTRON ENERGY
[SCC125085511] SmartSolar MPPT 250/85-MC4 VE.Can - VICTRON ENERGY
SmartSolar MPPT 250/85-MC4 VE.Can. Regulador de carga solar con seguimiento del punto de máxima potencia para optimizar la producción de los paneles solares. Protege las baterías contra sobrecarga y descarga profunda, prolongando su vida útil. Compatible con baterías de litio, AGM, gel y plomo-acido. Especificaciones: Marca: Victron Energy. Referencia: SCC125085511. Potencia: 702 W. Peso: 5.5 kg.
📕 Descarga de documentación
Nombre mostrado:
[SCC125085511] SmartSolar MPPT 250/85-MC4 VE.Can - VICTRON ENERGY
Código HS:
85044060
Especificaciones Técnicas Detalladas
- Tensión de la batería: Selección automática 12/24/48 V (36 V manual)
- Corriente de carga nominal: 85 A
- Potencia FV nominal (12 V): 1200 W
- Potencia FV nominal (24 V): 2400 W
- Potencia FV nominal (36 V): 3600 W
- Potencia FV nominal (48 V): 4900 W
- Tensión máxima del circuito abierto FV: 250 VDC máximo absoluto en las condiciones más frías; 245 V en arranque y funcionando al máximo
- Máxima corriente de cortocircuito FV: 70 A (máximo 30 A por conector MC4)
- Eficiencia máxima: 99 %
- Autoconsumo: Menos de 35 mA a 12 V / 20 mA a 48 V
- Tensión de carga de absorción (predeterminada): 14,4 / 28,8 / 43,2 / 57,6 V (regulable)
- Tensión de carga de flotación (predeterminada): 13,8 / 27,6 / 41,4 / 55,2 V (regulable)
- Tensión de carga de ecualización (predeterminada): 16,2 / 32,4 / 48,6 / 64,8 V (regulable)
- Algoritmo de carga: Adaptativa multietapas (ocho algoritmos preprogramados) o algoritmo definido por el usuario
- Compensación de temperatura: -16 mV / -32 mV / -64 mV / °C
- Protección: Polaridad inversa FV, cortocircuito de salida y sobretemperatura
- Comunicación de datos: VE.Can, VE.Direct y Bluetooth Smart integrado
- Interruptor on/off remoto: Sí (conector bifásico)
- Relé programable: DPST, capacidad nominal CA 240 VAC / 4 A; CC 4 A hasta 35 VDC, 1 A hasta 60 VDC
- Funcionamiento en paralelo: Sincronizado con VE.Can (máx. 25 unidades) o Bluetooth (máx. 10 unidades)
- Sensores externos opcionales: Smart Battery Sense, BMV-712 Smart o SmartShunt vía Bluetooth (tensión, temperatura y corriente de batería)
- Tendencias guardadas: Tensión, corriente y temperatura de batería, corriente de salida de carga, tensión y corriente FV
- Días de datos de tendencias: 46
- Pantalla: Pantalla LCD enchufable SmartSolar opcional
- Terminales FV: Tres pares de conectores MC4
- Bornes de la batería: 35 mm² / AWG2
- Grado de protección: IP43 (componentes electrónicos), IP22 (área de conexión)
- Color: Azul (RAL 5012)
- Dimensiones (al x an x p): 246 x 295 x 103 mm (modelos MC4)
- Peso: 4,5 kg
- Temperatura de trabajo: De -30 a +60 °C (potencia nominal completa hasta los 40 °C)
- Humedad: 95 %, sin condensación
- Altitud máxima: 5.000 m (potencia nominal completa hasta los 2.000 m)
- Grado de contaminación: PD3
Datos de Rendimiento y Curvas de Eficiencia
Eficiencia de Conversión
- Eficiencia máxima superior al 99 %
- Refrigeración pasiva sin ventilador
- Reducción de potencia automática en caso de alta temperatura
Recogida de Energía MPPT
- Hasta un 30 % más de energía frente a controladores PWM
- Hasta un 10 % más frente a controladores MPPT más lentos
- Detección del MPP óptimo en condiciones de nubosidad parcial
Límites Operacionales
- Potencia nominal completa hasta los 40 °C
- Arranque cuando la tensión FV supera Vbat + 5 V
- Recuperación de baterías completamente descargadas desde cero voltios
Aplicaciones Detalladas y Casos de Uso
Instalaciones Aisladas de Tamaño Medio y Grande
- Viviendas y refugios fuera de la red eléctrica con campos solares de varios kW
- Sistemas de 12, 24, 36 o 48 V con detección automática de la tensión de batería
- Conexión directa de las cadenas FV mediante los conectores MC4 integrados
Sistemas Supervisados en Red
- Integración con dispositivos GX y portal VRM mediante VE.Can o VE.Direct
- Sincronización en paralelo de hasta 25 unidades vía VE.Can
- Configuración y supervisión inalámbrica vía Bluetooth Smart con la aplicación VictronConnect
Aplicaciones Móviles y Profesionales
- Sistemas energéticos en embarcaciones, autocaravanas y vehículos especiales
- Instalaciones de telecomunicaciones y equipos remotos que requieren alta fiabilidad
- Relé programable DPST para gestión de alarmas y control de eventos externos
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad
- EN/IEC 62109-1 - Seguridad de convertidores de potencia para sistemas fotovoltaicos
- UL 1741 - Norma de seguridad para equipos de conversión de energía
- CSA C22.2 - Norma canadiense de seguridad eléctrica
Componentes Compatibles de la Serie SmartSolar
Este producto pertenece a la serie SmartSolar de Victron Energy. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Pantalla
- SCC900650010: Pantalla LCD enchufable SmartSolar para visualización local de parámetros
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron SmartSolar MPPT 250/85-MC4 VE.Can
Referencia: SCC125085511 | Regulador de carga solar MPPT
La solución definitiva para maximizar la recogida de energía solar en instalaciones aisladas que demandan máxima fiabilidad y eficiencia energética.
