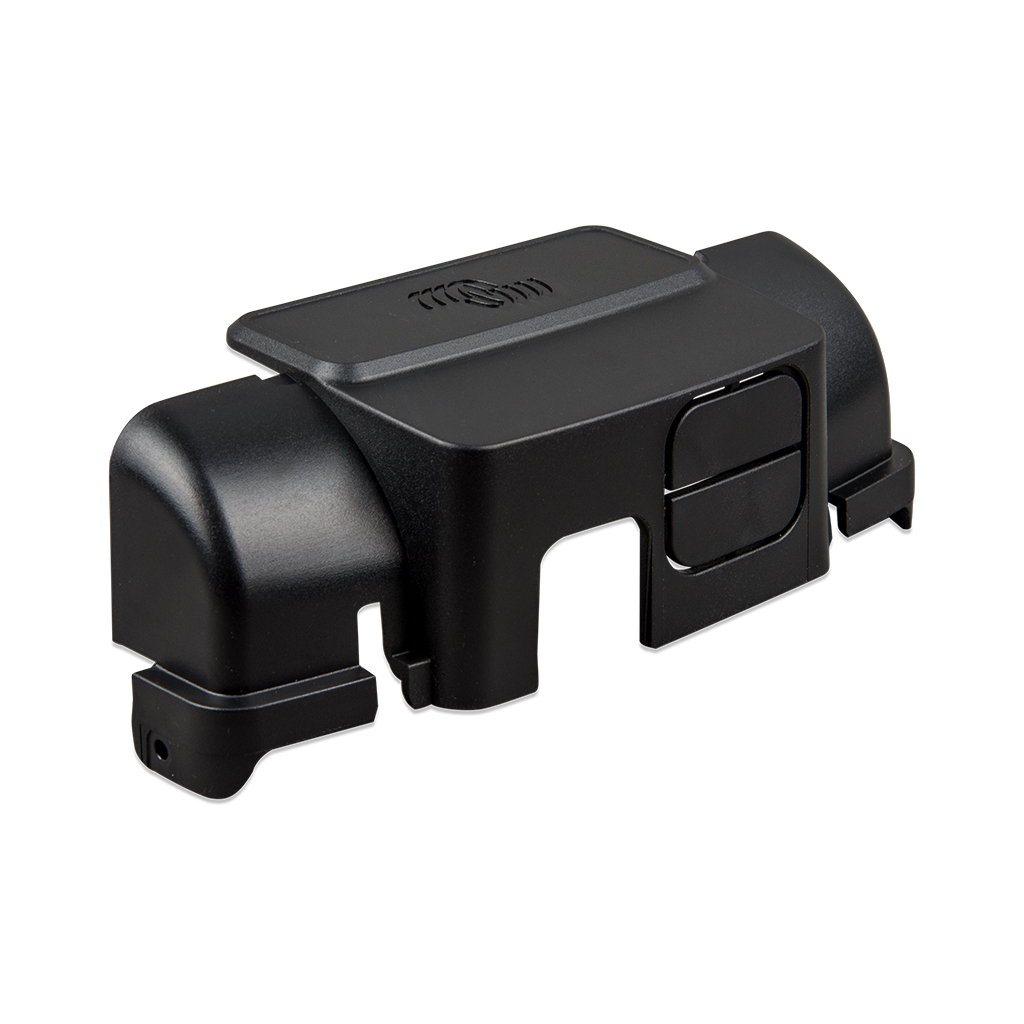

SCC950300310

WireBox-L MC4

249 × 223 × 94 mm

0,33 kg

Qué resuelve

• Impide el contacto accidental o intencionado con los tornillos de los terminales de corriente continua del regulador.
• Aporta una barrera mecánica cuando el regulador se ubica en zonas de acceso general: garajes comunitarios, locales técnicos compartidos, salas de instalaciones o embarcaciones.
• Sujeta y ordena el cableado de entrada fotovoltaica y de batería en la parte inferior del regulador, evitando tirones sobre los bornes.
• Proporciona un acabado homogéneo en instalaciones con varios reguladores montados en línea.

Particularidades de la versión L MC4 VE.Can

• Envolvente de 249 × 223 × 94 mm, según el plano acotado oficial de la MPPT WireBox-L MC4.
• Peso de 0,33 kg, con base de acero atornillada al regulador.
• Prevista para los reguladores cuya entrada fotovoltaica se realiza mediante conectores MC4, no para las ejecuciones con terminales de tornillo.
• Corresponde a los modelos SmartSolar MPPT 150/70 y 250/70 en versión VE.Can.
• La cubierta protege la zona de bornes de batería manteniendo accesible el cableado fotovoltaico prefabricado con conectores MC4.

Selección del tamaño correcto

• Cada tamaño de WireBox es específico de un grupo de modelos de regulador: la elección se hace por el modelo exacto del MPPT, no por su potencia.
• MPPT WireBox-S 75-10/15
• MPPT WireBox-S 100-15
• MPPT WireBox-S 100-20
• MPPT WireBox-M 100-30/50 y 150-35/45
• MPPT WireBox-L Tr 150-45/60/70 y 250-60/70
• MPPT WireBox-L MC4 150-45/60/70 y 250-60/70
• MPPT WireBox-L MC4 150/70 y 250/70 VE.Can
• MPPT WireBox-XL Tr y XL MC4 para 150-85/100 y 250-85/100, con variantes VE.Can

Recomendaciones de instalación

• Montar la base de acero sobre el regulador antes de anclar el conjunto a la pared: el acceso a los puntos de fijación resulta mucho más cómodo.
• Respetar las distancias de ventilación indicadas por Victron Energy para el regulador: la carcasa cubre la zona de terminales, no la superficie de disipación.
• Verificar el apriete de los bornes del regulador antes de cerrar la cubierta, ya que quedará oculta tras el montaje.
• Conservar los dos tornillos de cierre: son los que garantizan que la cubierta permanezca en su sitio ante vibraciones en aplicaciones móviles.

Documentación técnica disponible

• check Guía de instalación rápida - documento oficial de Victron Energy con la secuencia de montaje en tres pasos, adjunto a la ficha del producto.
• check Plano acotado oficial - documento de dimensiones de Victron Energy para la referencia SCC950300300, correspondiente a la MPPT WireBox-L MC4, del que proceden las cotas indicadas.

Sistema de calidad del fabricante

• check ISO 9001 - certificado del sistema de gestión de la calidad de Victron Energy B.V., disponible entre la documentación adjunta a la ficha del producto.
• check Victron Energy B.V. - fabricante con sede en De Paal 35, Almere (Países Bajos), con red oficial de distribución y soporte en Europa.
