Kit de balcón x2 paneles flexibles 310W + microinversor EZ1-M-EU 600W wifi
[SCP0367] Kit de balcón x2 paneles flexibles 310W + microinversor EZ1-M-EU 600W wifi

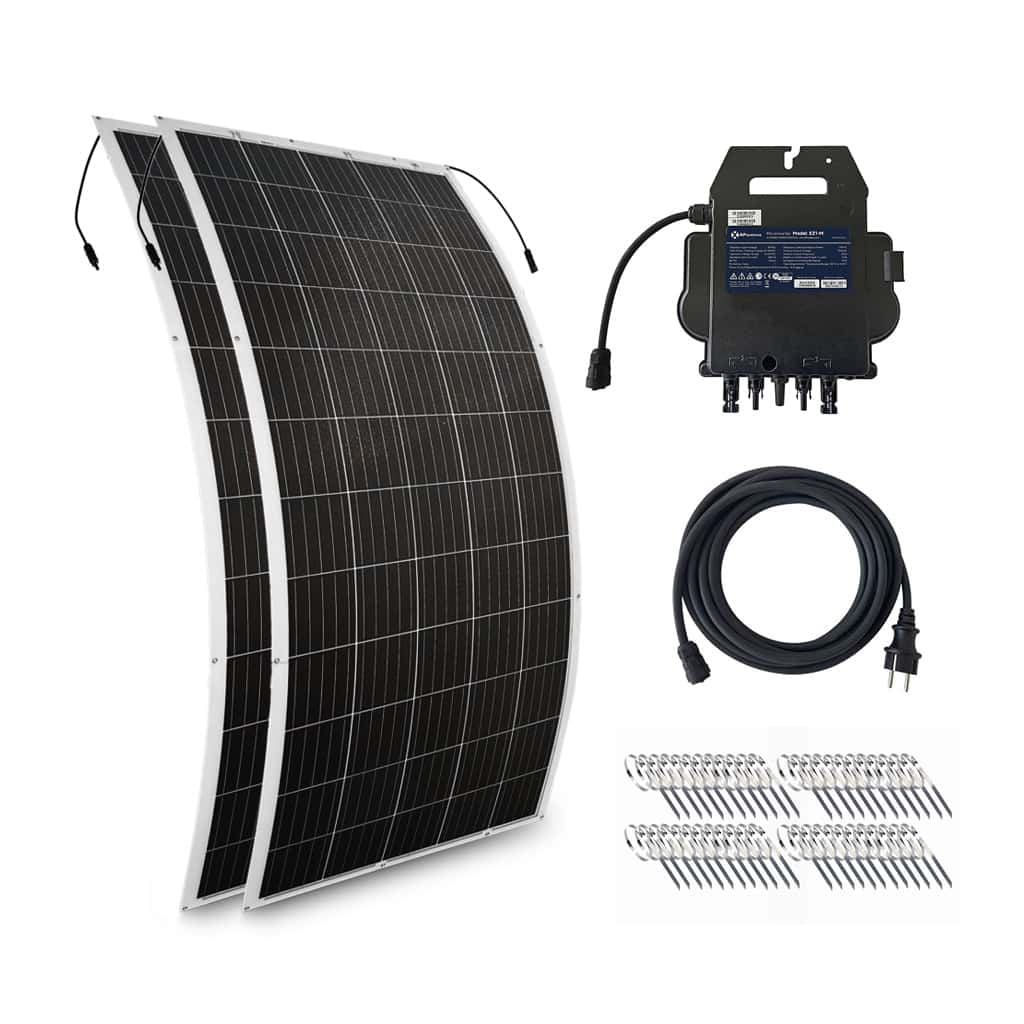

Kit balcony compuesto de:
x2 paneles flexibles 310W
x1 microinversor APSystems EZ1-M-EU 600W 230V WiFi
x1 Cable de alimentación directo al hogar con conector Schuko (pared) de 5m
x1 paquete de bridas negras para hacer las fijaciones
📕 Descarga de documentación
Nombre mostrado:
[SCP0367] Kit de balcón x2 paneles flexibles 310W + microinversor EZ1-M-EU 600W wifi
Especificaciones Técnicas Detalladas
Elementos suministrados
| Módulos fotovoltaicos | 2 unidades Sunman eArc SMF310M-5X12DW de 310 Wp |
| Microinversor | 1 unidad APsystems EZ1-M-EU de 600 VA a 230 V con Wi-Fi |
| Cable de alimentación | 1 unidad de 5 m con conector Schuko de pared |
| Material de fijación | 1 paquete de bridas negras |
Cifras del conjunto
| Potencia pico total del campo | 620 Wp |
| Potencia máxima de salida | 600 VA (ampliable a 799 VA según ajuste normativo) |
| Peso total del conjunto | 13,6 kg |
| Tensión de salida nominal | 230 V, rango 184 V a 253 V |
Características eléctricas en STC
| Potencia máxima (Pmax) | 310 W por módulo |
| Tensión de máxima potencia (Vmp) | 33,3 V |
| Corriente de máxima potencia (Imp) | 9,31 A |
| Tensión de circuito abierto (Voc) | 40,5 V |
| Corriente de cortocircuito (Isc) | 9,81 A |
| Eficiencia del módulo | 17,4 % |
| Tolerancia de potencia | 0 a +5 W |
| Tensión máxima del sistema | 1000 V CC (IEC) |
| Fusible máximo en serie | 20 A |
| Clase de aplicación | Clase A |
Características en NMOT y temperatura
| Potencia máxima en NMOT | 233 W |
| Tensión de máxima potencia en NMOT | 30,7 V |
| Corriente de máxima potencia en NMOT | 7,59 A |
| Temperatura nominal de operación (NMOT) | 41 ± 2 °C |
| Coeficiente de temperatura de Pmax | -0,38 %/°C |
| Coeficiente de temperatura de Voc | -0,28 %/°C |
| Coeficiente de temperatura de Isc | 0,020 %/°C |
| Temperatura de operación | -40 °C a 85 °C |
Características mecánicas del módulo
| Tipo de célula | Silicio monocristalino de 158,75 mm |
| Número de células | 60 (5 x 12) |
| Dimensiones | 2009 x 885 x 2 mm |
| Peso | 5,0 kg |
| Backsheet | Blanco |
| Marco | Sin marco (construcción sin vidrio) |
| Caja de conexiones | Grado de protección IP68 |
| Cables de salida | Cable fotovoltaico de 4,0 mm², 450 mm en positivo y 450 mm en negativo |
| Conector | Compatible con MC4 |
Datos de entrada en corriente continua
| Potencia de módulo recomendada (STC) | 300 Wp a 730 Wp o superior |
| Rango de tensión MPPT | 28 V a 45 V |
| Rango de tensión de operación | 16 V a 60 V |
| Tensión máxima de entrada | 60 V |
| Corriente máxima de entrada | 20 A por canal, 2 canales |
| Corriente de cortocircuito admisible | 25 A por canal |
Datos de salida en corriente alterna
| Potencia máxima de salida | 600 VA de fábrica, ampliable a 799 VA según ajuste normativo |
| Tensión de salida nominal | 230 V, rango 184 V a 253 V |
| Corriente de salida nominal | 2,6 A en 600 VA y 3,5 A en 799 VA |
| Rango de frecuencia ajustable | 50 Hz, rango 48 Hz a 51 Hz |
| Factor de potencia por defecto | 0,99 |
Eficiencia y datos físicos
| Eficiencia máxima | 97,3 % |
| Eficiencia nominal de MPPT | 99,5 % |
| Consumo en vacío | 20 mW |
| Rango de temperatura ambiente | -40 °C a +65 °C |
| Rango de temperatura de almacenamiento | -40 °C a +85 °C |
| Dimensiones | 263 x 218 x 36,5 mm |
| Peso | 2,8 kg |
| Tipo de conector | Stäubli MC4 PV-ADBP4-S2 y ADSP4-S2 |
| Refrigeración | Convección natural, sin ventiladores |
| Grado de protección | IP67 |
Cable de alimentación
| Sección del cable | 1,5 mm² |
| Longitud | 5 m |
| Tipo de enchufe | Schuko |
Comunicaciones y gestión
| Comunicación | Wi-Fi y Bluetooth integrados |
| Aplicación de gestión | AP EasyPower |
| Supervisión local | Conexión directa por Bluetooth desde el teléfono móvil |
| Supervisión remota | Envío de datos al servidor en la nube a través del router Wi-Fi |
| Diseño del transformador | Transformadores de alta frecuencia con aislamiento galvánico |
| Máximo de unidades conectadas | 2 (limitado a 1 en algunos países por normativa) |
| Garantía del microinversor | 12 años de serie, 20 años opcionales |
Datos de Operación y Compatibilidad del Conjunto
Ajuste entre módulos y microinversor
- La tensión de máxima potencia del módulo, 33,3 V, se sitúa dentro del rango MPPT del microinversor, de 28 V a 45 V.
- La tensión de circuito abierto del módulo, 40,5 V, queda por debajo de la tensión máxima de entrada de 60 V.
- La corriente de cortocircuito del módulo, 9,81 A, es muy inferior a los 25 A admisibles por canal.
- Cada módulo se conecta a un canal independiente con seguimiento MPPT propio.
Comportamiento térmico
- Los módulos operan entre -40 °C y 85 °C con un coeficiente de potencia de -0,38 %/°C.
- El microinversor trabaja entre -40 °C y +65 °C con refrigeración por convección, sin ventiladores.
- El fabricante advierte de posible reducción de potencia del microinversor en emplazamientos con poca ventilación.
- El grado de protección IP67 del microinversor y la caja IP68 de los módulos permiten la instalación a la intemperie.
Ventajas constructivas del módulo sin vidrio
- Peso de 5,0 kg por módulo, un 70 % inferior al de un módulo convencional con vidrio.
- Construcción flexible y sin marco, apta para superficies que no admiten cargas elevadas.
- Instalación por adhesión mediante el sistema Quick-Bonding, sin perforar el soporte.
- Espesor total de 2 mm, con integración visual sobre la superficie de montaje.
Aplicaciones Detalladas y Casos de Uso
Balcones y terrazas de vivienda
- Montaje de los módulos flexibles sobre la barandilla o el antepecho del balcón.
- Sujeción con las bridas suministradas, adaptables a barandillas metálicas.
- Conexión del microinversor a la red interior de la vivienda mediante el cable de 5 m con clavija Schuko.
- Seguimiento de la producción desde el teléfono móvil con la aplicación AP EasyPower.
Cubiertas ligeras y superficies con limitación de carga
- Instalación sobre cubiertas de chapa, caravanas, casetas o marquesinas con capacidad portante reducida.
- El peso de 5,0 kg por módulo reduce de forma notable la carga añadida sobre la estructura.
- La construcción flexible permite adaptar el módulo a superficies ligeramente curvas.
- El sistema de adhesión Quick-Bonding evita perforaciones en el soporte.
Autoconsumo doméstico de pequeña potencia
- Cobertura de consumos de base de la vivienda como frigorífico, router o equipos en espera.
- Producción de 620 Wp de campo fotovoltaico gestionada por un microinversor de 600 VA.
- Puesta en marcha sencilla, con emparejamiento Bluetooth y alta posterior en la red Wi-Fi doméstica.
- Factor de potencia por defecto de 0,99 en el punto de conexión.
Segunda residencia y usos estacionales
- Instalación desmontable en viviendas de uso temporal.
- Supervisión remota de la producción a través del servidor en la nube del fabricante.
- Rango térmico amplio de los componentes, apto para emplazamientos con veranos calurosos.
- Garantía de 12 años de serie sobre el microinversor, ampliable a 20 años.
Certificaciones y Cumplimiento Normativo
Módulo fotovoltaico Sunman eArc
- CE - conformidad europea para comercialización en el EEE
- IEC 61215:2016 - cualificación de diseño y homologación de módulos fotovoltaicos
- IEC 61730:2016 - cualificación de seguridad de módulos fotovoltaicos
- UL1703 - norma de seguridad de módulos fotovoltaicos para Estados Unidos
- Ensayos adicionales - PID, niebla salina y corrosión por amoníaco superados
Microinversor APsystems EZ1-M
- EN 62109-1 y EN 62109-2 - seguridad de convertidores de potencia para sistemas fotovoltaicos
- EN 61000-1, -2, -3 y -4 - compatibilidad electromagnética
- EN 50549-1 - requisitos de conexión de generadores a redes de distribución
- DIN V VDE V 0126-1-1 y VDE-AR-N 4105 - protección de interconexión y conexión a red en Alemania
- UNE 217002 y RD 647 - requisitos aplicables en España
- CEI 0-21, UTE C15-712-1, VFR y NTS - requisitos de conexión en Italia, Francia y otros mercados
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores y usuarios profesionales, con asesoramiento en la fijación de los módulos flexibles, la puesta en marcha del microinversor y la configuración de la supervisión remota.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL DE FABRICANTE
Kit de balcón 620 Wp con microinversor APsystems EZ1-M-EU
Referencia: SCP0367 | Kit de autoconsumo enchufable
Conjunto completo de autoconsumo para balcón y cubiertas ligeras, con módulos flexibles sin vidrio y microinversor de dos canales con supervisión por Wi-Fi.
GARANTÍA OFICIAL DE FABRICANTE
DISTRIBUIDOR AUTORIZADO
| Marca | APsystems o Sunman |
| Tipo de inversor | Microinversor |
| Potencia nominal (W) | 800 |
| Salida AC inversor o cargador | 1PH (230Vac - 50Hz) |
| Tipo de panel solar | Flexible |
