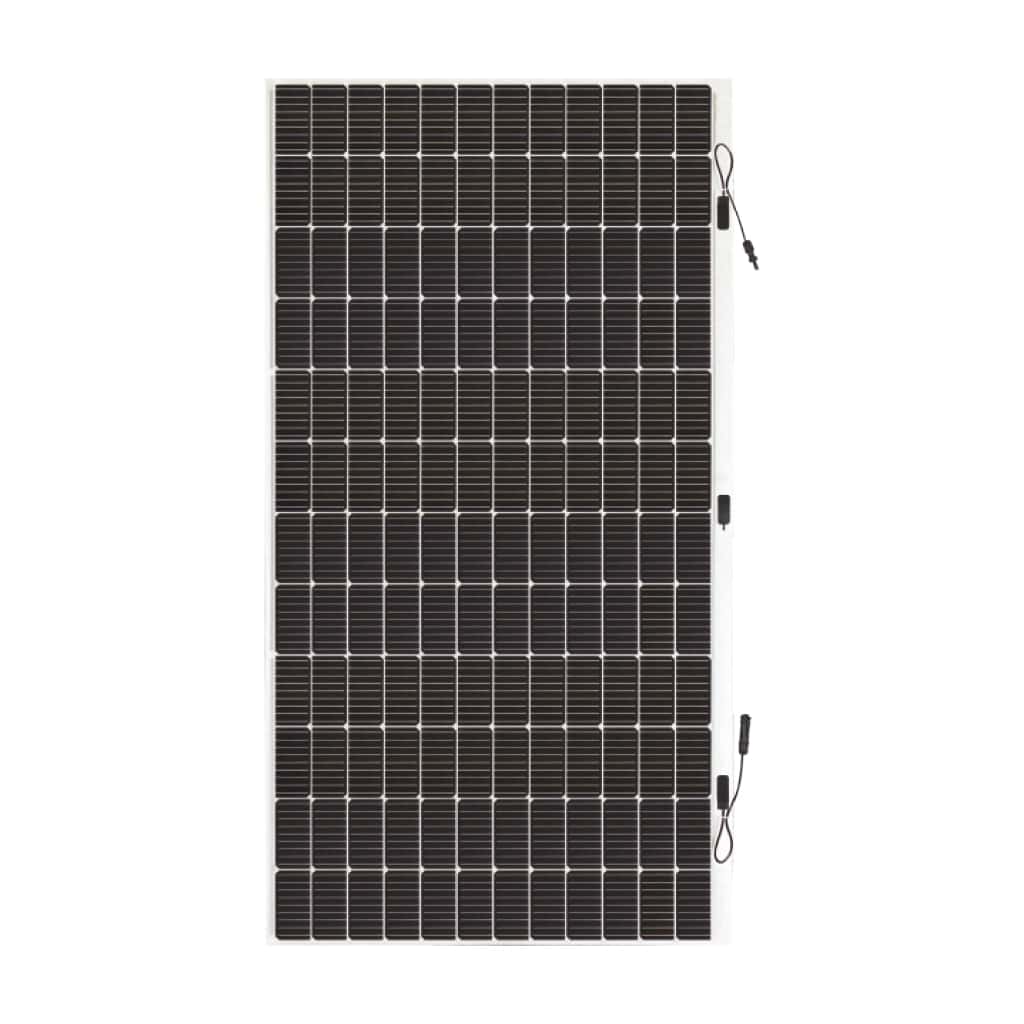

Sunman panel flexible SMF430F-12X12UW 430W
[SOL0616] Sunman panel flexible SMF430F-12X12UW 430W
Módulo solar monocristalino flexible 430W, 144 células, con una reducción del peso hasta un 70% con referencia a un panel convencional, no precisa ningún tipo de soporte al incluir agujeros para su fijación.
12 años de garantía y 25 de producción.
Dimensiones: 2054x1084x2mm, Peso: 6.3kg.
📕 Descarga de documentación
Nombre mostrado:
[SOL0616] Sunman panel flexible SMF430F-12X12UW 430W
Código HS:
85414300
Especificaciones Técnicas Detalladas
- Potencia máxima (Pmax): 430 W
- Eficiencia del módulo: 19,3 %
- Tensión a máxima potencia (Vmp): 42,0 V
- Corriente a máxima potencia (Imp): 10,24 A
- Tensión en circuito abierto (Voc): 49,8 V
- Corriente de cortocircuito (Isc): 10,74 A
- Tolerancia de potencia: 0/+5 W
- Clase de aplicación: Clase A
- Condiciones STC: 1000 W/m², 25 °C, AM 1,5
- Tipo de célula: Silicio monocristalino (media célula de 166 mm)
- Número de células: 144 (12 x 12)
- Dimensiones del módulo: 2054 x 1084 x 2 mm
- Peso: 6,3 kg
- Lámina posterior (backsheet): Blanca
- Marco: Sin marco (frameless)
- Caja de conexiones: IP68
- Cable de salida: 4,0 mm², (+)450 / (-)450 mm
- Tipo de conector: Compatible MC4
- Carga mecánica posterior: 2400 Pa
- Temperatura operativa: -40 a 85 °C
- Temperatura operativa nominal (NMOT): 41 °C ± 2 °C
- Tensión máxima del sistema: 1500 V DC (IEC)
- Fusible de serie máximo: 20 A
- Coef. de temperatura de Pmax: -0,38 %/°C
- Coef. de temperatura de Voc: -0,28 %/°C
- Coef. de temperatura de Isc: +0,020 %/°C
Datos de Rendimiento y Curvas de Eficiencia
Rendimiento en Condiciones Reales
- Potencia en NMOT (800 W/m², 20 °C): 325,1 W.
- Tensión en NMOT a máxima potencia (Vmp): 38,8 V.
- Corriente en NMOT a máxima potencia (Imp): 8,38 A.
Garantía de Potencia
- 12 años de garantía de producto.
- 25 años de garantía lineal de potencia.
- Potencia garantizada del 84,8 % al final del año 25.
Aplicaciones Detalladas y Casos de Uso
Cubiertas con Limitación de Carga
- Idóneo para tejados ligeros y estructuras que no admiten el peso de paneles con vidrio.
- Su peso de 6,3 kg reduce la carga estructural hasta un 70 % frente a un módulo convencional.
- Instalación rápida mediante adhesivo "Quick-Bonding" sin perforaciones en la cubierta.
Aplicaciones Móviles y Náuticas
- Adaptable a superficies con ligera curvatura en vehículos, autocaravanas y embarcaciones.
- Construcción sin vidrio resistente a vibraciones e impactos.
- Superó ensayos PID y de niebla salina de nivel 8.
Integración Arquitectónica
- La integración con la superficie de montaje aporta estanqueidad y seguridad a la cubierta.
- Perfil de 2 mm de espesor para integración discreta sin marco.
- Primer módulo sin vidrio que supera los mismos ensayos de durabilidad que los módulos de vidrio (IEC 61215:2016, IEC 61730:2016).
Certificaciones y Cumplimiento Normativo Completo
Normativa de Producto
- IEC 61215:2016 - Cualificación del diseño y homologación de módulos
- IEC 61730:2016 - Requisitos de seguridad de módulos fotovoltaicos
- Marcado CE - Conformidad europea
Ensayos de Durabilidad
- PID - Resistencia a la degradación inducida por potencial
- Niebla salina nivel 8 - Resistencia a ambientes marinos
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Panel Solar Flexible Sunman eArc 430 W
Referencia: SOL0616 | Módulo fotovoltaico flexible sin vidrio
La solución definitiva para instalaciones ligeras y superficies no convencionales que demandan máxima fiabilidad y eficiencia energética.
