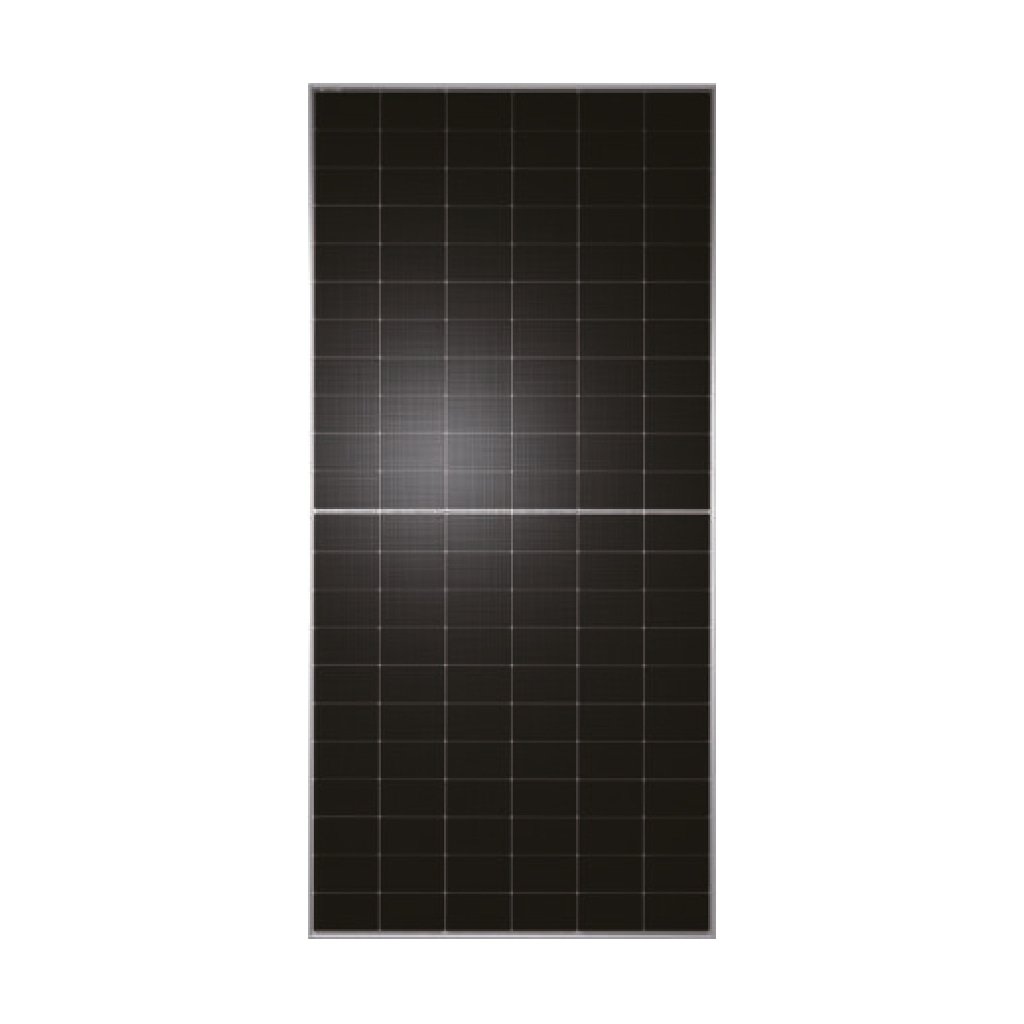

Tongwei TWMNH-66HD620 620W
[SOL0649] Tongwei TWMNH-66HD620 620W
• Módulo solar bifacial 620W, monocristalino y 23% eficiencia
• N-Type Half-cell
• 2382x1134x30mm 32,5kg
• 36uds por pallet
Techno Sun no se hace responsable de las roturas en envíos con cantidades inferiores a un pallet. Deberá revisar los paneles en la entrega y dispone de 24h para realizar la reclamación al transportista. En el albarán del transportista deberá quedar reflejada la rotura.
📕 Descarga de documentación
Nombre mostrado:
[SOL0649] Tongwei TWMNH-66HD620 620W
Código HS:
85414300
Especificaciones Técnicas Detalladas
- Potencia máxima (PMAX): 620 W
- Tolerancia de potencia: 0 ~ +3 %
- Tensión en máxima potencia (VMPP): 41,55 V
- Corriente en máxima potencia (IMPP): 14,93 A
- Tensión de circuito abierto (VOC): 48,30 V
- Corriente de cortocircuito (ISC): 15,95 A
- Eficiencia del módulo: 23,0 %
- Condiciones STC: 1.000 W/m², célula a 25 °C, AM 1,5
- Potencia máxima (PMAX): 466 W
- Tensión en máxima potencia (VMPP): 38,68 V
- Corriente en máxima potencia (IMPP): 12,05 A
- Tensión de circuito abierto (VOC): 45,89 V
- Corriente de cortocircuito (ISC): 12,88 A
- NMOT: 45 ±2 °C
- Coeficiente de temperatura de PMAX: -0,28 %/°C
- Coeficiente de temperatura de VOC: -0,24 %/°C
- Coeficiente de temperatura de ISC: +0,046 %/°C
- Condiciones NMOT: 800 W/m², 20 °C, viento 1 m/s
- Tipo de célula: TNC (N-Type monocristalina)
- Número de células: 132 (6 × 22, media célula)
- Dimensiones del módulo: 2.382 × 1.134 × 30 mm
- Peso: 32,5 kg
- Vidrio frontal: 2,0 mm, alta transmitancia, vidrio templado con recubrimiento antirreflejante
- Vidrio posterior: 2,0 mm, semi-templado (doble vidrio bifacial)
- Marco: Aleación de aluminio anodizado
- Caja de conexiones (J-Box): IP68, 3 diodos
- Cable de salida: 4,0 mm², longitud +400 mm / -200 mm (personalizable)
- Bifacialidad: 80 ±5 %
- Módulos por palet: 36 unidades
- Unidades por contenedor 40' HC: 720
- Garantía de materiales y mano de obra: 12 años
- Garantía de potencia lineal: 30 años
- Degradación primer año: Inferior al 1 %
- Degradación anual posterior: Inferior al 0,4 %
Datos de Rendimiento y Curvas de Eficiencia
Límites Operacionales
- Temperatura de operación: -40 a +85 °C
- Tensión máxima del sistema: 1.500 VDC
- Capacidad máxima del fusible en serie: 30 A
- Carga de viento / nieve: 2.400 Pa / 5.400 Pa
Ganancia Bifacial (Potencia Posterior)
- Con 5 % de reflexión posterior: 651 W (24,1 %)
- Con 15 % de reflexión posterior: 713 W (26,4 %)
- Con 25 % de reflexión posterior: 775 W (28,7 %)
Ventajas de la Tecnología N-Type
- Bajo coste nivelado de la energía (LCOE) por su elevada potencia y rendimiento
- Coeficiente de temperatura reducido (-0,28 %/°C) para un mejor rendimiento con calor
- Clasificación TIER 1 de Bloomberg New Energy Finance
Aplicaciones Detalladas y Casos de Uso
Plantas fotovoltaicas a gran escala
- Alta potencia de 620 Wp que reduce el número de módulos y el coste de balance de sistema
- Ganancia bifacial adicional aprovechando la reflexión del suelo en instalaciones sobre estructura
- Tensión de sistema de 1.500 VDC para cadenas largas y menores pérdidas
Cubiertas comerciales e industriales
- Doble vidrio resistente para cubiertas de naves y edificios comerciales
- Cargas de nieve hasta 5.400 Pa y de viento hasta 2.400 Pa para emplazamientos exigentes
- Tecnología N-Type con baja degradación para una producción estable a largo plazo
Marquesinas y estructuras elevadas
- La cara posterior aprovecha la luz reflejada en marquesinas y pérgolas fotovoltaicas
- Caja de conexiones IP68 con 3 diodos para máxima fiabilidad a la intemperie
- Longitud de cable personalizable que facilita el diseño de la instalación
Certificaciones y Cumplimiento Normativo Completo
Certificados de Producto
- IEC 61215 / IEC 61730 - Cualificación de diseño y seguridad eléctrica de módulos fotovoltaicos
- IEC 62804 (PID) - Resistencia a la degradación inducida por potencial
- IEC 61701 (Salt) / IEC 62716 (Ammonia) - Resistencia a niebla salina y amoníaco
- IEC 60068-2-68 (Sand) / IEC 62941:2019 - Resistencia a la arena y calidad de fabricación
Sistemas de Gestión del Fabricante
- ISO 9001:2015 - Sistema de gestión de la calidad
- ISO 14001:2015 - Sistema de gestión ambiental
- ISO 45001:2018 - Sistema de gestión de la seguridad y salud en el trabajo
- ISO 50001:2018 / TIER 1 Bloomberg - Gestión energética y clasificación de bancabilidad
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Tongwei TW Solar TWMNH-66HD620 620W
Referencia: SOL0649 | Módulo fotovoltaico bifacial N-Type
La solución definitiva para plantas fotovoltaicas y cubiertas comerciales que demandan máxima potencia, baja degradación y la mayor producción energética por la cara posterior.
