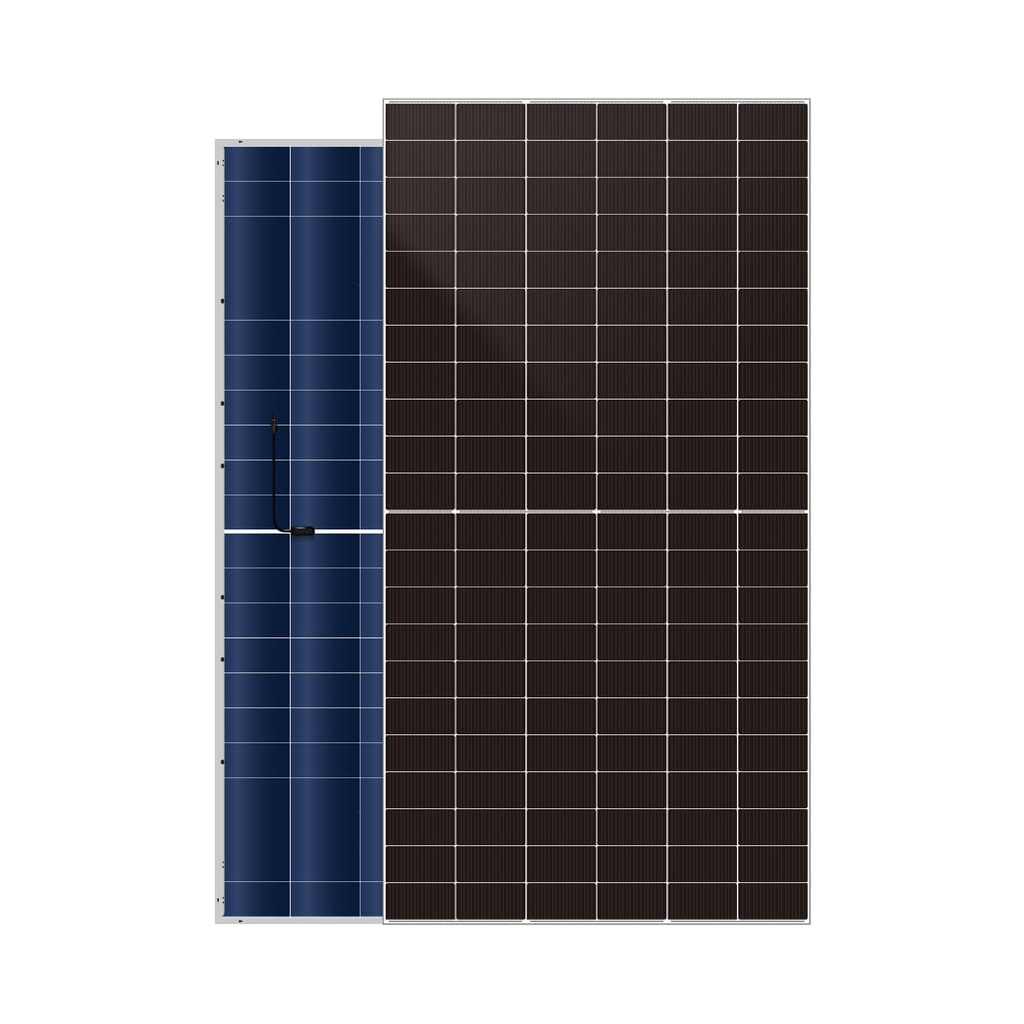

DAH SOLAR DHN-66Y18/DG 720W Marco plata
[SOL0708] DAH SOLAR DHN-66Y18/DG 720W Marco plata
• Módulo solar bifacial 720W, marco plata y 23,18% eficiencia
• Glass-Glass
• N-type
• Conectores MC4 Compatible
• 2384x1303x33mm 36,7kg
• 33uds por pallet
• 15 años de garantía del producto
Solo se vende por pallet completo
📕 Descarga de documentación
Nombre mostrado:
[SOL0708] DAH SOLAR DHN-66Y18/DG 720W Marco plata
Código HS:
85414300
Especificaciones Técnicas Detalladas
Valores del módulo de 720 Wp en condiciones estándar de medida (STC: irradiancia 1000 W/m², temperatura de célula 25 °C, espectro AM1.5) y en condiciones nominales de operación (NOCT: irradiancia 800 W/m², temperatura ambiente 20 °C, espectro AM1.5, viento 1 m/s).
| Parámetro eléctrico | Valor |
|---|---|
| Potencia máxima Pmax (STC) | 720 W |
| Potencia máxima Pmax (NOCT) | 543 W |
| Tensión en circuito abierto Voc (STC) | 48,4 V |
| Tensión en circuito abierto Voc (NOCT) | 46,0 V |
| Tensión en el punto de máxima potencia Vmp (STC) | 40,8 V |
| Tensión en el punto de máxima potencia Vmp (NOCT) | 38,8 V |
| Corriente de cortocircuito Isc (STC) | 18,73 A |
| Corriente de cortocircuito Isc (NOCT) | 15,12 A |
| Corriente en el punto de máxima potencia Imp (STC) | 17,65 A |
| Corriente en el punto de máxima potencia Imp (NOCT) | 14,00 A |
| Eficiencia del módulo (STC) | 23,18 % |
| Factor de bifacialidad de referencia | 80 ±5 % |
La referencia SOL0708 corresponde al binado de 720 Wp dentro de la gama DHN-66Y18/DG, que abarca de 700 a 730 Wp. La tabla recoge los valores STC de cada escalón de potencia para facilitar el cálculo de cadenas cuando se combinan lotes de distinto binado.
| Pmax (STC) | Voc | Vmp | Isc | Imp | Eficiencia |
|---|---|---|---|---|---|
| 700 W | 47,6 V | 40,0 V | 18,49 A | 17,50 A | 22,53 % |
| 705 W | 47,8 V | 40,2 V | 18,55 A | 17,54 A | 22,70 % |
| 710 W | 48,0 V | 40,4 V | 18,61 A | 17,57 A | 22,86 % |
| 715 W | 48,2 V | 40,6 V | 18,67 A | 17,61 A | 23,02 % |
| 720 W | 48,4 V | 40,8 V | 18,73 A | 17,65 A | 23,18 % |
| 725 W | 48,6 V | 41,0 V | 18,79 A | 17,68 A | 23,34 % |
| 730 W | 48,8 V | 41,2 V | 18,85 A | 17,72 A | 23,50 % |
Potencia y eficiencia resultantes según la ganancia por la cara posterior, que depende de la reflectividad del suelo, la altura de montaje y la separación entre filas.
| Ganancia posterior | Potencia máxima Pmax | Eficiencia del módulo |
|---|---|---|
| 5 % | 756 W | 24,3 % |
| 15 % | 828,0 W | 26,7 % |
| 25 % | 900,0 W | 29,0 % |
| Característica | Valor |
|---|---|
| Número de celdas | 132 (6x22) medias celdas |
| Tipo de celda | N-type de 210x105 mm |
| Dimensiones (largo x ancho x espesor) | 2384 x 1303 x 33 mm |
| Peso | 36,7 kg |
| Vidrio | Doble vidrio de 2,0 mm de alta transmitancia con capa antirreflectante |
| Caja de conexiones | IP68 con 3 diodos de bypass |
| Cable (conector incluido) | 4,0 mm², longitudes de 300 y 200 mm, personalizable |
| Conector | Compatible MC4 |
| Marco | Plata |
| Embalaje | 33 unidades por palet, 594 unidades por contenedor 40HQ |
| Parámetro | Valor |
|---|---|
| Tensión máxima de sistema | 1500 V CC |
| Temperatura de funcionamiento | -40 a +85 °C |
| Calibre máximo del fusible de serie | 35 A |
| Temperatura nominal de célula en operación (NOCT) | 45 °C ±2 °C |
| Clase de aplicación | Clase A |
| Coeficiente de temperatura de Isc | 0,046 %/°C |
| Coeficiente de temperatura de Voc | -0,25 %/°C |
| Coeficiente de temperatura de Pmax | -0,29 %/°C |
| Carga de nieve (cara frontal) | 5400 Pa |
| Carga de viento (cara posterior) | 2400 Pa |
Garantía de Potencia Lineal a 30 Años
Degradación garantizada
- Primer año: 99 % de la potencia nominal
- Año 10: 95,4 % de la potencia nominal
- Año 15: 93,4 % de la potencia nominal
- Año 20: 91,4 % de la potencia nominal
- Año 25: 89,4 % de la potencia nominal
- Año 30: 87,4 % de la potencia nominal
Garantías del fabricante
- Garantía de materiales y fabricación: 15 años
- Garantía lineal de potencia de salida: 30 años
- Curva de degradación por encima de la garantía lineal estándar del sector
Límites operacionales
- Tensión máxima de sistema de 1500 V CC para cadenas largas
- Rango térmico de -40 a +85 °C
- Carga frontal de nieve de 5400 Pa y carga posterior de viento de 2400 Pa
- Fusible de serie máximo de 35 A
Tecnología del Módulo
Celda N-type TOPCon
- Menor atenuación inicial y menor degradación anual que las celdas P-type
- Mejor coeficiente de temperatura de potencia: -0,29 %/°C
- Mejor respuesta con irradiancia baja y luz difusa
- Tasa de bifacialidad de hasta el 85 % según el fabricante
Construcción de doble vidrio
- Dos vidrios de 2,0 mm con capa antirreflectante de alta transmitancia
- Mayor rigidez mecánica del laminado y mejor bloqueo del encapsulado
- Comportamiento reforzado frente a microfisuras, ácidos y álcalis, niebla salina, vapor de agua, radiación ultravioleta y PID
Metalización LECO
- Sinterizado asistido por láser que reduce la resistencia de contacto
- Mejora de la eficiencia del módulo entre un 0,2 % y un 0,5 % según el fabricante
Aplicaciones y Casos de Uso
Plantas de generación a suelo
- Configuración en 1500 V CC para maximizar la longitud de cadena y reducir el cableado de continua
- Aprovechamiento de la cara posterior sobre suelos claros, grava o cubierta vegetal seca
- Formato de 2384 x 1303 mm optimizado para seguidores de un eje y estructuras fijas de gran serie
- Palets de 33 unidades y 594 módulos por contenedor 40HQ para logística de proyecto
Grandes cubiertas industriales y logísticas
- Densidad de 23,18 % de eficiencia para maximizar la potencia instalada en superficie limitada
- Caja de conexiones IP68 con tres diodos de bypass frente a sombreados parciales por lucernarios o equipos de clima
- Doble vidrio con buen comportamiento frente a ambientes con vapor de agua y atmósferas agresivas
Proyectos agrivoltaicos y estructuras elevadas
- Ganancia posterior aprovechable con montajes elevados sobre cultivo o pasto
- Hasta 900 W por módulo con un 25 % de ganancia por la cara trasera
- Rango térmico de -40 a +85 °C para emplazamientos continentales de fuerte oscilación
Autoconsumo industrial de alta potencia
- Corriente de cortocircuito de 18,73 A compatible con entradas de inversor de string de alta corriente
- Cables de 4,0 mm² con conector compatible MC4 y longitudes de 300 y 200 mm
- Coeficiente de temperatura de -0,29 %/°C que reduce la pérdida en cubiertas con temperatura de célula elevada
Certificaciones y Cumplimiento Normativo
Certificaciones de producto
- IEC 61215 - cualificación de diseño y homologación de módulos fotovoltaicos
- IEC 61730 - requisitos de seguridad de módulos fotovoltaicos
- CE - conformidad para comercialización en el Espacio Económico Europeo
- INMETRO - certificación del mercado brasileño
Sistemas de gestión del fabricante
- ISO 9001:2015 - sistema de gestión de la calidad
- ISO 14001:2015 - sistema de gestión ambiental
- ISO 45001:2018 - seguridad y salud en el trabajo
Reconocimientos del sector
- Kiwa PVEL Top Performer 2025 - PV Module Reliability Scorecard
- BloombergNEF Tier 1 - clasificación de bancabilidad del fabricante
Servicio Técnico Profesional Techno Sun
Asesoramiento en cálculo de cadenas, selección de inversor y dimensionado de estructura para proyectos con módulos bifaciales de gran formato. Suministro por palet completo de 33 módulos.
DAH Solar DHN-66Y18/DG 720 W
Referencia: SOL0708 | Módulo bifacial N-type de doble vidrio
Máxima potencia por metro cuadrado en plantas, cubiertas industriales y proyectos agrivoltaicos donde la superficie disponible marca el límite del proyecto.
| Tipo de panel solar | Bifacial o Cristal-Cristal o Marco plata |
| Marca | DAH Solar |
| Potencia del panel solar (W) | 720 |
| Garantía de producto | 15 años |
