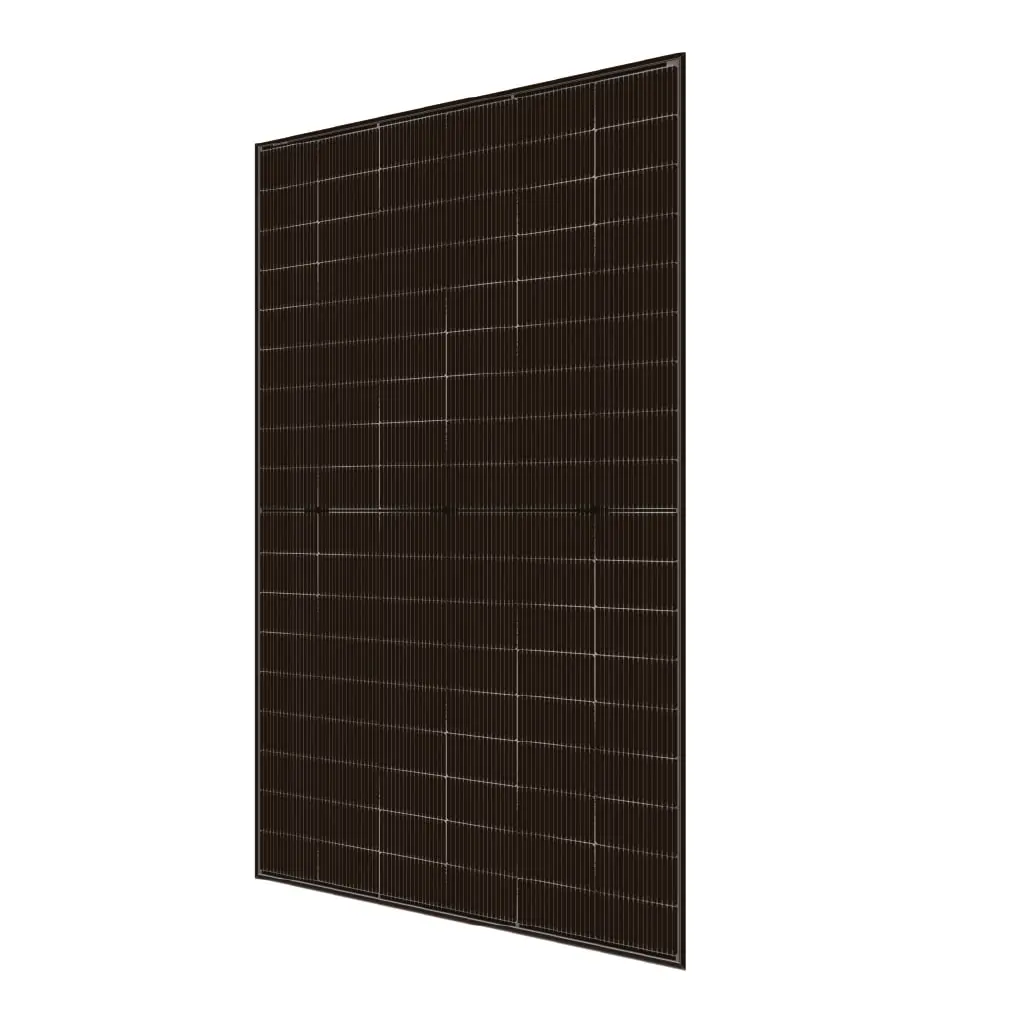

  2. ULICA UL-500M-108DDGN 500W Full Black (Marco de poliuretano) [SOL0733] ULICA UL-500M-108DDGN 500W Full Black (Marco de poliuretano)

ULICA UL-500M-108DDGN 500W Full Black (Marco de poliuretano)

[SOL0733] ULICA UL-500M-108DDGN 500W Full Black (Marco de poliuretano)

https://b2b.technosun.com/web/image/product.template/64007/image_1920?unique=a8ab701

Panel solar Full-black N-Type monocristalino bifacial (108 células) de 500W.
El marco es de poliuretano de color negro. Lo cual hace que no necesite conexión a tierra.
Dimensiones: 1961x1134x30mm. Peso: 27,0kg
37 paneles por pallet.
15 años de garantía de producto.

Techno Sun NO se realiza envíos de paneles sueltos, se pueden comprar pero como recogida almacén.

  • Marca
  • Potencia del panel solar (W)
  • Tipo de panel solar
  • Garantía de producto

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
Contáctenos

Términos y condiciones de venta

Nombre mostrado: [SOL0733] ULICA UL-500M-108DDGN 500W Full Black (Marco de poliuretano)

Panel Solar Ulica UL-500M-108DDGN 500 W Full Black con Marco de Poliuretano

Módulo bifacial N-Type TOPCon de la serie Black Jade Flow, con marco aislante que no requiere puesta a tierra

El Ulica UL-500M-108DDGN es un módulo fotovoltaico bifacial de doble vidrio de la serie Black Jade Flow, con 108 medias células monocristalinas de tipo N TOPCon en disposición 6 x 9 x 2. Entrega 500 W con una eficiencia de módulo del 22,48 % en un formato compacto de 1961 x 1134 x 30 mm y 27,0 kg.

Su rasgo diferencial es el marco de poliuretano de color negro. Al tratarse de un material aislante, el marco no requiere puesta a tierra y el módulo queda libre de degradación inducida por potencial del tipo PID-s, lo que simplifica el equipotencialado del campo y reduce el coste de los elementos auxiliares de la instalación.

El fabricante declara además una resistencia destacada a la niebla salina y a la corrosión química, orientada a emplazamientos costeros, marítimos y plantas químicas. El módulo ha superado el ensayo IEC 63209-1:2021, soporta 5400 Pa de nieve y 2400 Pa de viento, y se respalda con 15 años de garantía de producto y 30 años de garantía de potencia lineal.

SKU

SOL0733

Potencia

500 W

Eficiencia

22,48 %

Peso

27,0 kg

Arquitectura y Tecnología del Módulo

Marco de poliuretano

Marco de poliuretano de color negro en lugar del habitual perfil de aluminio. Al ser un material aislante, el marco no necesita conexión a tierra y elimina la vía de degradación PID-s asociada al potencial entre célula y marco metálico.

Célula tipo N TOPCon

108 medias células monocristalinas de tipo N con pasivación por contacto de óxido tunelizado, con coeficiente térmico de potencia de -0,29 %/°C y de tensión de circuito abierto de -0,25 %/°C.

Doble vidrio de 2,0 mm

Vidrio frontal y posterior templados de 2,0 mm, bajos en hierro y de alta transmitancia, con capa antirreflectante en la cara frontal. Base de la resistencia declarada frente a impacto de granizo y de las cargas de 5400 Pa de nieve y 2400 Pa de viento.

Acabado full black

Laminado y marco en negro, con estética homogénea para instalaciones donde el aspecto del campo fotovoltaico es un requisito. La cara posterior mantiene la captación bifacial con un coeficiente del 80 ±5 %.

Especificaciones Técnicas Detalladas

Característica eléctricaSTCNOCT
Potencia máxima (Pmax)500 W379 W
Tensión a máxima potencia (Vmp)33,17 V30,52 V
Corriente a máxima potencia (Imp)15,08 A12,42 A
Tensión de circuito abierto (Voc)39,83 V36,25 V
Corriente de cortocircuito (Isc)15,96 A12,87 A
Eficiencia del módulo22,48 %-

STC: temperatura de célula 25 °C, irradiancia 1000 W/m², masa de aire 1,5. Tolerancia de medición de potencia ±3 %. NOCT: temperatura ambiente 20 °C, irradiancia 1000 W/m², masa de aire 1,5, velocidad del viento 1 m/s.

Parámetro mecánicoUL-500M-108DDGN
Tipo de célulaMonocristalina de tipo N TOPCon, media célula
Número de células108 (6 x 9 x 2)
Dimensiones1961 x 1134 x 30 mm
Peso27,0 kg
Vidrio frontal2,0 mm templado, bajo en hierro, alta transmitancia, con capa antirreflectante
Vidrio posterior2,0 mm templado, bajo en hierro, alta transmitancia
MarcoPoliuretano de color negro
Caja de conexionesIP68 con 3 diodos de derivación
ConectorCompatible MC4 PV-UL608
Sección de cable4 mm²
Longitud de cableLargo (+)1200 / (-)1200 mm
Carga de nieve / viento5400 Pa / 2400 Pa
Parámetro operativoUL-500M-108DDGN
Temperatura de operación-40 °C a 85 °C
Tensión máxima del sistema1500 V DC (IEC)
Capacidad máxima del fusible en serie30 A
Temperatura nominal de operación de la célula (NOCT)43 ±2 °C
Tolerancia de potencia0 a +5 W
Bifacialidad80 ±5 % respecto a la cara frontal
Coeficiente de temperatura de Pmax-0,29 %/°C
Coeficiente de temperatura de Voc-0,25 %/°C
Coeficiente de temperatura de Isc0,046 %/°C
Garantía de producto15 años
Garantía de potencia lineal30 años
Dato logísticoUL-500M-108DDGN
Unidades por palé37
Unidades por bloque74
Longitud del embalaje1975 mm
Anchura del embalaje1140 mm
Altura del embalaje2550 mm
Peso por bloque2066 kg
Unidades por contenedor 40'HQ888 (12 bloques)

Datos de Rendimiento y Curva I-V

La ficha técnica de la serie 108DDGN incluye las curvas I-V y de potencia para irradiancias de 1000, 800, 600, 400 y 200 W/m². La tabla de ganancia por la cara posterior está referida en la ficha al módulo de 520 W de la misma serie.

Límites operacionales

  • Temperatura de operación de -40 °C a 85 °C
  • Tensión máxima del sistema de 1500 V DC según IEC
  • Fusible máximo en serie de 30 A
  • Carga de nieve de 5400 Pa y carga de viento de 2400 Pa

Comportamiento térmico

  • Coeficiente de temperatura de Pmax: -0,29 %/°C
  • Coeficiente de temperatura de Voc: -0,25 %/°C
  • Coeficiente de temperatura de Isc: 0,046 %/°C
  • NOCT de 43 ±2 °C

Ventajas del marco aislante

  • El marco de poliuretano no necesita conexión a tierra
  • Ausencia de degradación PID-s asociada al marco metálico
  • Menor coste de los elementos auxiliares de la instalación
  • Resistencia declarada a niebla salina y corrosión química
Ganancia posterior (referida a 520 W frontal en la ficha)Potencia máxima (Pmax)
5 %546 W
10 %572 W
15 %598 W
20 %624 W
25 %650 W
30 %676 W

Aplicaciones Detalladas y Casos de Uso

chevron_rightEntornos marinos y costeros
  • Instalaciones a pie de costa expuestas a niebla salina permanente
  • Aplicaciones offshore y portuarias donde la corrosión del marco metálico limita la vida útil del campo
  • Emplazamientos con alta humedad y salinidad ambiental
chevron_rightPlantas e industria química
  • Cubiertas y campos en plantas químicas con atmósferas corrosivas
  • Depuradoras y plantas de tratamiento con presencia de vapores agresivos
  • Instalaciones ganaderas con exposición a amoniaco
chevron_rightAutoconsumo residencial y terciario
  • Viviendas y locales donde el formato de 1961 x 1134 mm y los 27,0 kg facilitan la manipulación en cubierta
  • Instalaciones con requisito estético de acabado full black
  • Campos en los que la ausencia de puesta a tierra del marco simplifica el montaje
chevron_rightInstalaciones con simplificación eléctrica
  • Proyectos que buscan reducir el cableado de equipotencialidad del campo
  • Sistemas sensibles a la degradación inducida por potencial
  • Cadenas dimensionadas hasta 1500 V DC con fusible de 30 A

Consideraciones de Instalación

Dimensionado eléctrico

  • chevron_rightVoc de 39,83 V en STC: corregir a la temperatura mínima del emplazamiento con -0,25 %/°C
  • chevron_rightIsc de 15,96 A y fusible máximo en serie de 30 A
  • chevron_rightTensión máxima de sistema de 1500 V DC según IEC

Montaje mecánico

  • chevron_rightMódulo de 1961 x 1134 x 30 mm y 27,0 kg
  • chevron_rightMarco de poliuretano de color negro: seguir las indicaciones del fabricante sobre zonas de fijación y par de apriete de las grapas
  • chevron_rightEl marco de poliuretano es aislante y no requiere conexión a tierra

Logística

  • chevron_right37 unidades por palé y 74 unidades por bloque
  • chevron_right888 unidades por contenedor de 40 pies High Cube
  • chevron_rightEmbalaje de 1975 x 1140 x 2550 mm y 2066 kg por bloque

Certificaciones y Cumplimiento Normativo

Sistemas de gestión

  • checkISO 9001:2015 - Sistema de gestión de la calidad
  • checkISO 14001:2015 - Sistema de gestión ambiental
  • checkISO 45001:2018 - Seguridad y salud en el trabajo

Certificación de producto

  • checkIEC 61215 - Cualificación de diseño y homologación
  • checkIEC 61730 - Cualificación para la seguridad
  • checkIEC 63209-1:2021 - Fiabilidad extendida de módulos fotovoltaicos
  • checkUNI 9177 Fire Test - Clase 1
  • checkMarcado CE
  • checkCertificación TÜV
  • checkCertificación MCS y CEC
  • checkPrograma de reciclaje PV CYCLE

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales: criterios de fijación de módulos con marco de poliuretano, dimensionado de cadenas, equipotencialidad del campo y gestión de garantía con el fabricante.

STOCK PERMANENTE ASESORAMIENTO TÉCNICO GARANTÍA OFICIAL ULICA SOLAR

Panel Solar Ulica UL-500M-108DDGN 500 W Full Black

Referencia: SOL0733 | Módulo bifacial N-Type TOPCon de 500 W

500 W con 22,48 % de eficiencia y marco de poliuretano aislante que no requiere puesta a tierra, para entornos costeros, industria química y autoconsumo con acabado full black.

Garantía oficial Ulica Solar Distribuidor autorizado


Tipo de panel solar Bifacial o Cristal-Cristal o Full Black
Marca Ulica
Potencia del panel solar (W) 500
Garantía de producto 15 años
