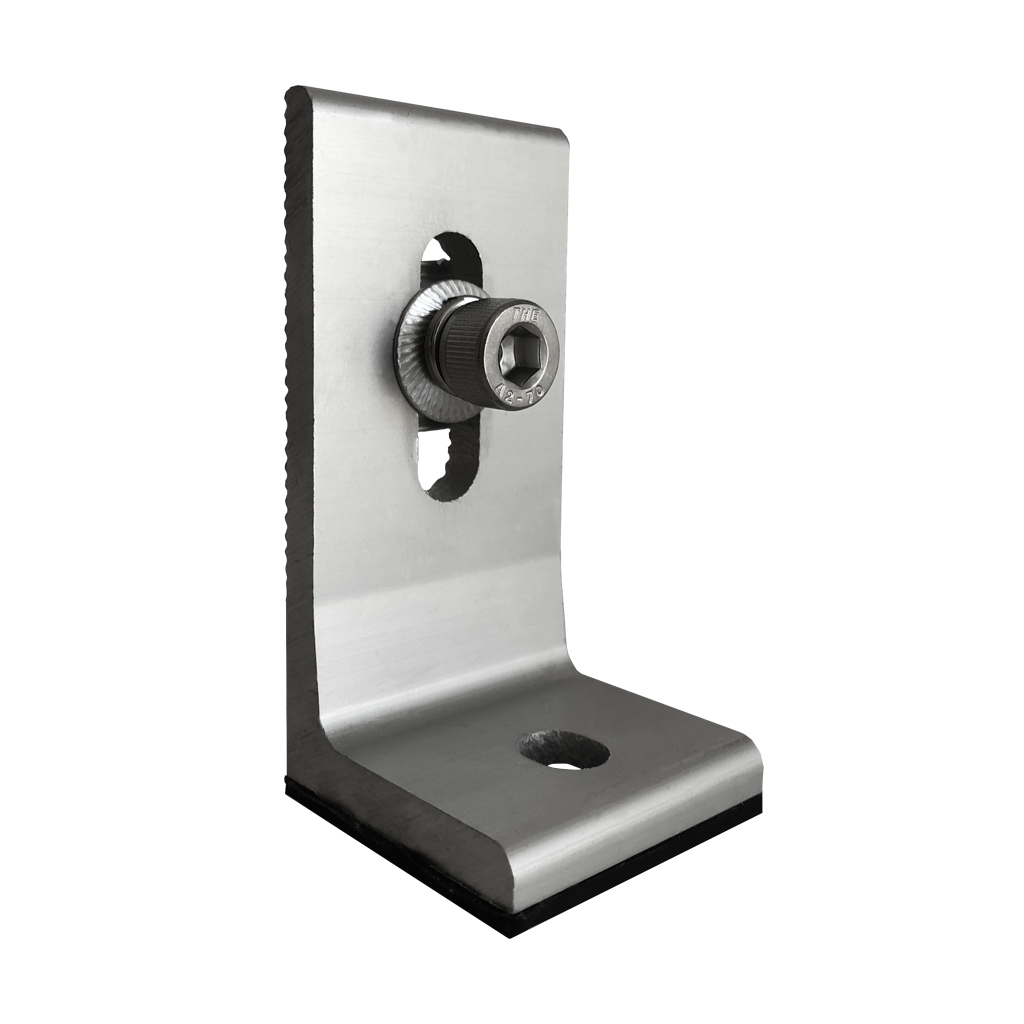

Sujeción en L (ele) TS-LD-TJG para perfil TS-D2 | Serie TS - TECHNO SUN
[STR034] Sujeción en L (ele) TS-LD-TJG para perfil TS-D2 | Serie TS - TECHNO SUN
Para perfiles serie TS-D2
Aluminio anodizado AW 6030-T5 / 6005-T6
Tornillería INOX A2
Nombre mostrado:
[STR034] Sujeción en L (ele) TS-LD-TJG para perfil TS-D2 | Serie TS - TECHNO SUN
Especificaciones Técnicas Detalladas
- Tipo: Sujeción lateral en L
- Función: Fijación lateral de perfiles de montaje
- Acabado: Aluminio anodizado
- Tornillería incorporada: Acero inoxidable A2
- Marca: Solitia
- Aleación de aluminio: AW 6030-T5 / 6005-T6
- Tornillería: Acero inoxidable A2 (austenítico)
- Serie compatible: Perfiles Serie TS-D2
- Resistencia a la corrosión: Apta para exposición a la intemperie
Datos de Rendimiento y Comportamiento en Servicio
Función estructural
- Une lateralmente el perfil TS-D2 al punto de fijación de la cubierta.
- La geometría en L permite trabajar la unión en dos planos perpendiculares.
Durabilidad
- El aluminio anodizado ofrece un peso reducido y elevada resistencia a la corrosión.
- La tornillería inoxidable A2 mantiene la integridad de la unión a largo plazo.
Aplicaciones Detalladas y Casos de Uso
Fijación de estructuras de montaje
- Anclaje lateral de perfiles de la Serie TS-D2 sobre el punto de sujeción de la cubierta.
- Uniones que requieren transmisión de cargas en dos direcciones perpendiculares.
Integración con la Serie TS
- Combinable con perfiles, presores y estructuras de la misma serie para formar el campo fotovoltaico.
- Instalaciones a la intemperie donde se prioriza la resistencia a la corrosión y el bajo peso.
Material y Recomendaciones Técnicas
Materiales
- Aluminio AW 6030-T5 / 6005-T6 - Aleación estructural anodizada
- Tornillería inoxidable A2 - Calidad austenítica para exterior
Recomendaciones de instalación
- Apriete controlado - Respetar el par de apriete de la tornillería M8
- Reparto de cargas - Distribuir los puntos de fijación según el dimensionado del campo
Componentes Compatibles de la Serie TS
Esta sujeción forma parte del sistema de montaje Serie TS de Solitia. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para configurar la estructura completa según las necesidades de la instalación.
Estructura inclinada triángulo cerrado
- TRi1-A002-1900-2400 — Triángulo cerrado de aluminio, inclinación 30°
Estructuras inclinadas regulables
- AIR-TS-02-15-30 — Soporte inclinado regulable 15°/30° para 2 paneles en vertical
Estructura coplanar
- STR2291 — Sujeción en L (ele) TS-LD-TJG115 para perfil TS-D2
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en fijación de estructuras, dimensionado de campos fotovoltaicos y resolución de incidencias técnicas.
Sujeción en L de Aluminio Anodizado Perfil TS-D2
Referencia: STR034 | Fijación lateral para estructuras fotovoltaicas
La solución definitiva para fijaciones laterales resistentes y duraderas en aplicaciones que demandan máxima fiabilidad.
