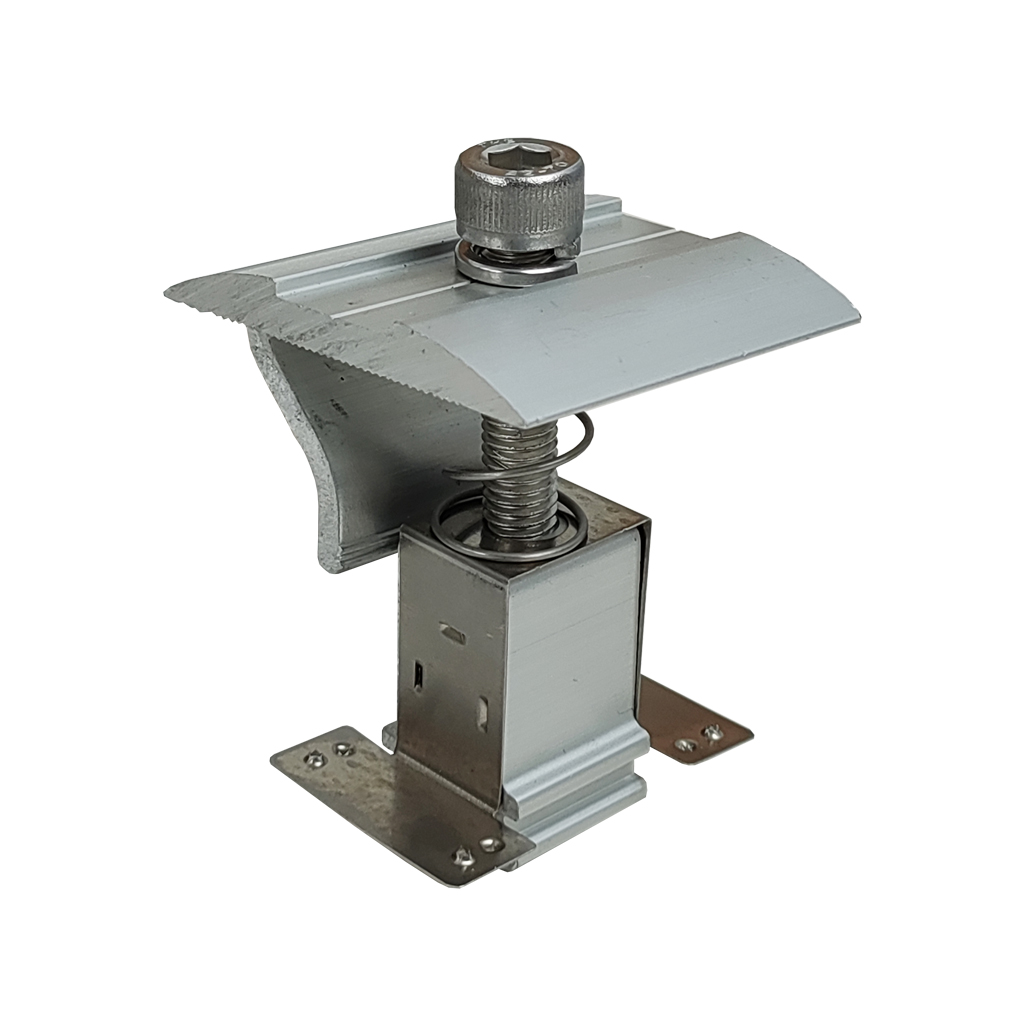

Presor universal (omega/zeta, anodizado plata) ajustable 30 a 35mm con muelle y clip toma tierra | Serie TS - TECHNO SUN
[TS-TZ01-AP-30-35-DMX] Presor universal (omega/zeta, anodizado plata) ajustable 30 a 35mm con muelle y clip toma tierra | Serie TS - TECHNO SUN
Sujeción universal:
· Apto tanto como presor central como final, ajustando fácilmente su posición mediante giro.
· Ajustable en altura para marco de 30mm a 35mm (compatible 32mm, 33mm etc).
· Incluye muelle para facilitar la instalación del presor manteniendo la pieza alzada.
· Incluye clip de toma a tierra entre el marco de aluminio del panel solar y el perfil.
· Largo de la pieza de sujeción de 50mm, cumple exigencia de los mayores fabricantes de paneles solares.
Nombre mostrado:
[TS-TZ01-AP-30-35-DMX] Presor universal (omega/zeta, anodizado plata) ajustable 30 a 35mm con muelle y clip toma tierra | Serie TS - TECHNO SUN
Código HS:
7610909095
Especificaciones Técnicas Detalladas
- Tipo de sujeción: universal, válida como presor central y final
- Rango de marco del módulo: ajustable de 30 mm a 35 mm (compatible con 32 mm, 33 mm, etc.)
- Acabado: aluminio anodizado plata
- Longitud de la pieza de sujeción: 50 mm
- Compatibilidad de perfil: omega y zeta
- Serie: TS-D2 anodizado
- Muelle de instalación: incluido, facilita el montaje del presor
- Clip de toma a tierra: incluido, garantiza la continuidad eléctrica del módulo a la estructura
- Conformidad: longitud de sujeción de 50 mm que cumple las exigencias de los principales fabricantes de paneles solares
Datos de Rendimiento y Pautas de Instalación
Versatilidad de Montaje
- Funciona como presor central entre dos módulos o como presor final ajustando su posición.
- El ajuste continuo de 30 a 35 mm permite cubrir distintos espesores de marco de panel.
Seguridad y Facilidad de Instalación
- El muelle integrado mantiene el presor en posición durante el montaje.
- El clip de toma a tierra asegura la puesta a tierra del módulo sin accesorios adicionales.
Aplicaciones Detalladas y Casos de Uso
Sujeción de Módulos en Estructuras TS-D2
- Fijación de paneles en estructuras coplanares y estructuras inclinadas de la serie TS-D2.
- Uso como presor central entre módulos o como presor final en los extremos de cada fila.
Puesta a Tierra del Generador Fotovoltaico
- Establece la continuidad de toma a tierra entre el marco del módulo y el perfil de la estructura.
- Simplifica el cumplimiento de los requisitos de puesta a tierra en instalaciones profesionales.
Componentes Compatibles de la Serie TS-D2 Anodizado
Este presor pertenece a la serie TS-D2 anodizado de Techno Sun. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución de montaje completa según las necesidades de la instalación.
Perfiles TS-D2
- TS-D2-AN-2400 — Perfil anodizado plata 2400 mm sistema D2
- TS-D2-AP-2400 — Perfil crudo 2400 mm sistema D2
Presores Laterales en Z
- TS-Z01-AN-80-30 — Presor lateral en Z anodizado 30 mm
- TS-Z01-AN-80-35 — Presor lateral en Z anodizado 35 mm
Estructuras Coplanares
- ACL01-TS-D2-AMX — Estructura coplanar anodizada para 1 panel
- ACL-KU-TS-D2-AMX — Kit de unión de estructura coplanar anodizada
Estructuras Inclinadas Regulables
- AIR01-TS-D2-AM30 — Estructura inclinada regulable anodizada 1 panel
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado de estructuras, selección de presores y resolución de incidencias técnicas.
Presor Universal Ajustable 30-35mm con Clip de Toma a Tierra
Referencia: TS-TZ01-AP-30-35-DMX | Sujeción central o final
La solución definitiva para la sujeción y puesta a tierra de módulos fotovoltaicos en aplicaciones que demandan máxima fiabilidad y rapidez de instalación.
