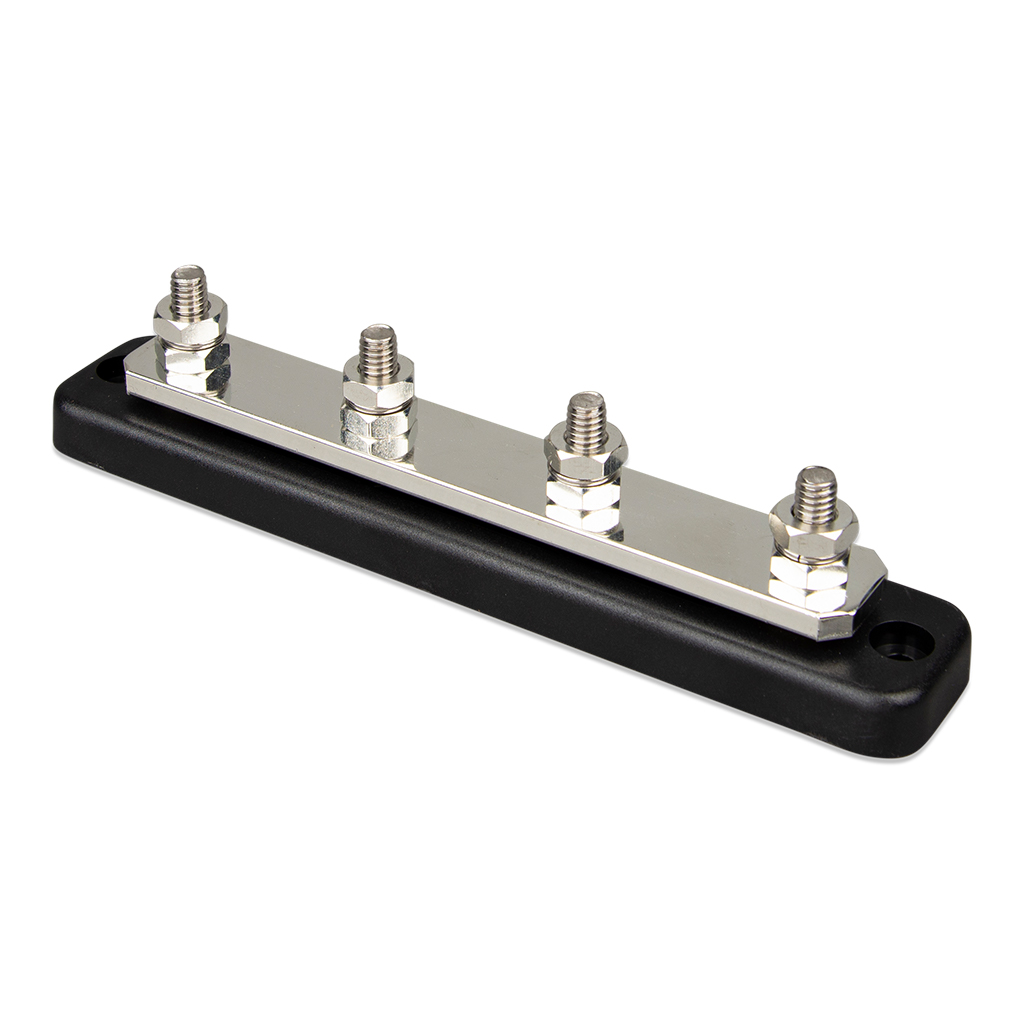

Busbar 250A 4P +cover - VICTRON ENERGY
[VBB125040010] Busbar 250A 4P +cover - VICTRON ENERGY
Accesorios Victron Energy Busbar 250A 4P +cover | Peso: 0,49 kg | Protección y conexión | Ideal para instalaciones eléctricas.
📕 Descarga de documentación
Nombre mostrado:
[VBB125040010] Busbar 250A 4P +cover - VICTRON ENERGY
Código HS:
85369010
Especificaciones Técnicas Detalladas
- Corriente máxima asignada: 250 A
- Tensión máxima asignada: 70 V en corriente continua
- Número de terminales: 4
- Pletina conductora: Cobre estañado de 5 x 24 mm
- Material del terminal: Acero inoxidable
- Material de la tuerca hexagonal: Cobre estañado
- Tensiones de sistema habituales: Bancos de 12, 24 y 48 V, dentro del límite de 70 V
- Diámetro del terminal: 8 mm, equivalente a 5/16 de pulgada
- Altura del terminal: 17 mm, equivalente a 0,67 pulgadas
- Par de apriete recomendado: 13 N·m, equivalente a 110 lbf·pulgada
- Material de la base: ABS negro, clasificación UL 94 V-0
- Material de la cubierta: ABS negro, clasificación UL 94 V-2
- Peso de la versión de 4 terminales: 0,24 kg
- Dimensiones con cubierta: 48 x 237 x 70 mm (alto x ancho x fondo)
- Referencia Techno Sun: VBB125040010
- Marca: Victron Energy
- Denominación del fabricante: Busbar 250 A with cover, versión de 4 terminales
- Cubierta: Cubierta específica para embarrado de 4 terminales, incluida
- Código de barras: 8719076052210
- País de origen: Taiwán
- Familia de catálogo: Distribución en corriente continua Victron Energy
Resumen de datos de la ficha técnica Victron Energy
La ficha técnica del fabricante recoge los valores asignados del embarrado en las dos versiones de la serie. La tabla siguiente reúne los datos correspondientes a la versión de 4 terminales, que es la de esta referencia.
Límites de servicio
- Corriente máxima de 250 A, aplicable al conjunto del embarrado.
- Tensión máxima de 70 V en corriente continua.
- Par de apriete recomendado de 13 N·m en cada terminal.
Materiales y comportamiento
- Pletina de cobre estañado de 5 x 24 mm, que reduce la oxidación superficial de los puntos de contacto.
- Base de ABS con clasificación UL 94 V-0 y cubierta de ABS con clasificación UL 94 V-2.
- Terminales de acero inoxidable con tuercas de cobre estañado para el apriete de los terminales de cable.
| Característica | Valor | Unidad de referencia |
|---|---|---|
| Corriente máxima asignada | 250 A | corriente continua |
| Tensión máxima asignada | 70 V | corriente continua |
| Diámetro del terminal | 8 mm | 5/16 de pulgada |
| Altura del terminal | 17 mm | 0,67 pulgadas |
| Par de apriete recomendado | 13 N·m | 110 lbf·pulgada |
| Pletina conductora | Cobre estañado 5 x 24 mm | sección de la pletina |
| Peso de la versión de 4 terminales | 0,24 kg | 0,5 libras |
| Dimensiones con cubierta | 48 x 237 x 70 mm | alto x ancho x fondo |
Datos tomados de la ficha técnica Busbar 250 A 4P and 6P with cover de Victron Energy.
Aplicaciones Detalladas y Casos de Uso
Distribución en instalaciones aisladas
- Punto común de conexión positivo o negativo en bancos de baterías de 12, 24 y 48 V.
- Agrupación de las salidas hacia inversores, cargadores y consumos de continua.
- Instalaciones en las que se desea evitar el apilamiento de terminales sobre el borne de la batería.
Aplicaciones móviles y náuticas
- Cuadros de continua de embarcaciones con circuitos de servicio y de arranque diferenciados.
- Autocaravanas y vehículos camperizados con varios consumos alimentados desde el banco auxiliar.
- Vehículos de trabajo y maquinaria con distribución de continua ordenada en armario.
Montaje y mantenimiento
- La cubierta incluida protege los terminales frente a contactos y caída de herramienta.
- Los cuatro terminales permiten reorganizar el cableado sin modificar el borne de la batería.
- El apriete al par recomendado de 13 N·m limita el calentamiento de los puntos de contacto.
Clasificación de materiales y datos declarados
La ficha técnica del embarrado Busbar 250 A de Victron Energy declara la clasificación de los materiales plásticos y los valores asignados que se recogen a continuación.
Clasificación de materiales
- UL 94 V-0 - clasificación declarada para la base de ABS negro.
- UL 94 V-2 - clasificación declarada para la cubierta de ABS negro.
- Cobre estañado - material de la pletina conductora y de las tuercas hexagonales.
- Acero inoxidable - material de los terminales roscados.
Valores asignados
- 250 A - corriente máxima declarada por el fabricante.
- 70 VCC - tensión máxima declarada por el fabricante.
- 13 N·m - par de apriete recomendado en los terminales.
- 0,24 kg - peso declarado de la versión de 4 terminales.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron Energy Busbar 250 A de 4 terminales con cubierta
Referencia: VBB125040010 | Embarrado de distribución en corriente continua
Punto común de distribución de hasta 250 amperios en instalaciones de corriente continua, con pletina de cobre estañado, terminales de acero inoxidable y cubierta de protección.
