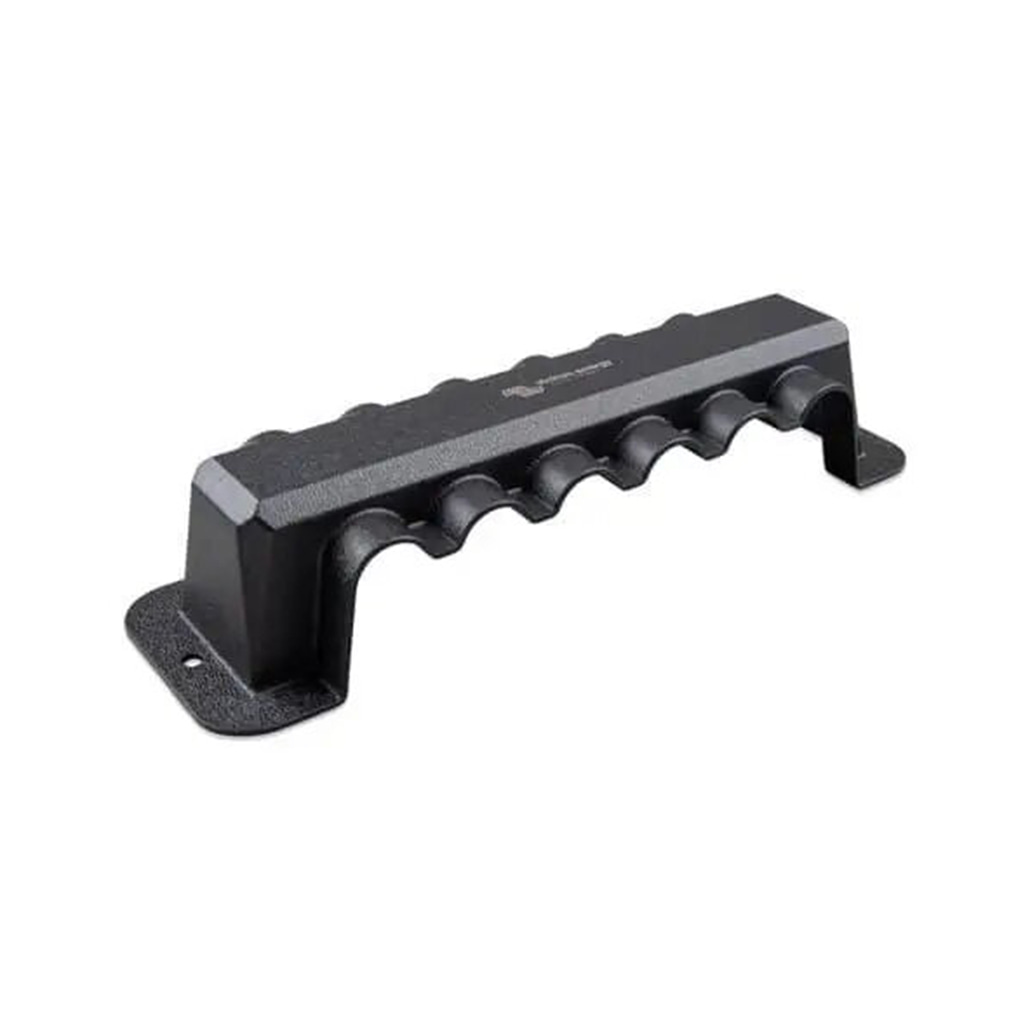

Busbar 250A 6P +cover - VICTRON ENERGY

[VBB125060020] Busbar 250A 6P +cover - VICTRON ENERGY

https://b2b.technosun.com/web/image/product.template/37662/image_1920?unique=f72be58

Busbar 250A 6 polos con cubierta para distribución eléctrica en sistemas fotovoltaicos. Diseñado por Victron Energy para conexión segura de baterías e inversores. Capacidad máxima: 250A. Paneles NO incluidos.

    Esta combinación no existe.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contáctenos

    Términos y condiciones de venta

    Nombre mostrado: [VBB125060020] Busbar 250A 6P +cover - VICTRON ENERGY
    Código HS: 85369010

    Busbar Victron Energy 250 A 6P con cubierta

    Barra colectora de seis espárragos de 8 mm para 250 A y 70 VDC, con pletina de cobre estañado de 5 x 24 mm

    Barra colectora de un único potencial con seis espárragos de acero inoxidable de 8 mm, dimensionada para 250 A continuos y 70 VDC. Es el punto de unión adecuado cuando varias líneas de potencia comparten el mismo polo: salidas de inversores cargadores, módulos de batería en paralelo o troncales de distribución hacia distintos cuadros.

    La pletina conductora de cobre estañado mide 5 x 24 mm, lo que supone 120 mm² de sección, y va montada sobre una base de ABS negro con clasificación UL 94 V-0. La cubierta de ABS negro UL 94 V-2 protege los seis puntos de conexión. El conjunto pesa 0,43 kg y ocupa 48 x 237 x 70 mm con la cubierta colocada.

    SKU

    VBB125060020

    Corriente máxima

    250 A

    Tensión máxima

    70 VDC

    Puntos de conexión

    6 espárragos de 8 mm

    Especificaciones Técnicas Detalladas

    Parámetros eléctricos
    Corriente máxima admisible250 A
    Tensión máxima de trabajo70 VDC
    Bancos de baterías compatiblesSistemas de 12, 24 y 48 V nominales
    Material conductor de la pletinaCobre estañado (5 x 24 mm)
    Sección de la pletina conductora120 mm² por polo
    Terminales de potencia
    Número de espárragos de potencia6 espárragos de potencia sobre una pletina común
    Diámetro del espárrago8 mm (5/16 pulgada)
    Altura útil del espárrago17 mm
    Material del espárragoAcero inoxidable
    Material de la tuercaCobre estañado
    Par de apriete recomendado13 N·m (110 lbf·in)
    Materiales y construcción
    Material de la baseABS negro, clasificación UL 94 V-0
    Material de la cubiertaABS negro, clasificación UL 94 V-2
    Tratamiento superficial del conductorEstañado sobre cobre electrolítico
    Tipo de montajeSuperficie, sobre panel o fondo de armario
    Dimensiones, peso e identificación
    Dimensiones con cubierta (alto x ancho x fondo)48 x 237 x 70 mm
    Peso neto0,43 kg
    MarcaVictron Energy
    Denominación del fabricanteBusbar 250A 6P + cover
    Referencia Techno SunVBB125060020
    Código EAN8719076056416

    Datos de Dimensionado y Montaje

    Límites operacionales

    • Corriente continua máxima de 250 A sobre la pletina de cobre estañado de 5 x 24 mm.
    • Tensión máxima de trabajo de 70 VDC, válida para bancos nominales de 12, 24 y 48 V.
    • Par de apriete recomendado de 13 N·m (110 lbf·in) en cada uno de los seis espárragos de 8 mm.
    • Altura útil de espárrago de 17 mm, que admite terminales de ojal de sección elevada superpuestos.

    Criterios de dimensionado y buenas prácticas

    • Sección conductora de 120 mm²: la corriente nominal se refiere al conjunto de la barra, de modo que la suma de las derivaciones simultáneas debe mantenerse dentro de ese límite.
    • Colocar el cable de alimentación principal en una posición central para que el recorrido de la corriente por la pletina quede repartido.
    • Instalar una barra por potencial, con separación física suficiente entre la del positivo y la del negativo para descartar puenteos accidentales.
    • Verificar el par de apriete al mes de la puesta en marcha y en cada revisión periódica de la instalación.

    Aplicaciones Detalladas y Casos de Uso

    chevron_rightBancos de baterías en paralelo
    • Punto común para la conexión simétrica de varios módulos de litio o de plomo sobre el mismo bus.
    • Instalaciones donde interesa igualar la longitud de cable de cada módulo hasta la barra para repartir la corriente de forma equilibrada.
    • Ampliaciones de capacidad en sistemas ya en servicio, con nuevos módulos incorporados al bus.
    chevron_rightDistribución de potencia en sistemas aislados
    • Reunión de las salidas de continua de inversores cargadores y reguladores de carga de gran potencia.
    • Alimentación de varias troncales hacia cuadros secundarios de la instalación.
    • Sistemas con generación mixta fotovoltaica y grupo electrógeno con cargador de continua.
    chevron_rightAplicaciones náuticas y de vehículo pesado
    • Embarcaciones con banco de servicio de alta capacidad y consumidores de arranque intermitente.
    • Vehículos industriales y unidades móviles con equipamiento de continua de elevada demanda.
    • Instalaciones expuestas a humedad, donde el estañado de la pletina y el inoxidable de los espárragos preservan la calidad del contacto.
    chevron_rightCuadros técnicos e instalaciones profesionales
    • Armarios de distribución en continua para bombeo solar y riego autónomo.
    • Sistemas de respaldo en continua para equipos de telecomunicación y vigilancia.
    • Bancadas de prueba y equipos de taller que requieren un bus de continua accesible y protegido.

    Certificaciones y Cumplimiento Normativo

    Directivas europeas

    • checkDirectiva de Baja Tensión 2014/35/UE - declarada por Victron Energy B.V. mediante las normas armonizadas EN 60999-1:2000 y EN 60999-2:2003, relativas a los dispositivos de conexión para conductores de cobre.
    • checkRoHS 2011/65/UE y 2015/863/UE - restricción de sustancias peligrosas, evaluada según la norma armonizada EN IEC 63000:2018.
    • checkMarcado CE - aplicado a la familia de barras colectoras Victron Energy desde mayo de 2021.

    Comportamiento de los materiales

    • checkUL 94 V-0 - clasificación de inflamabilidad del cuerpo base de ABS negro, con autoextinción en menos de diez segundos tras retirar la llama.
    • checkCobre estañado - las pletinas conductoras llevan estañado superficial, que limita la oxidación del cobre y estabiliza la resistencia de contacto de las uniones atornilladas.
    • checkAcero inoxidable - espárragos y tornillería de conexión en acero inoxidable, apto para ambientes húmedos y salinos.

    Sistema de calidad del fabricante

    • checkNEN EN ISO 9001:2015 - sistema de gestión de la calidad de Victron Energy B.V. certificado por TÜV Nederland para el desarrollo, suministro y reparación de cargadores, inversores, convertidores y equipos eléctricos relacionados.

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
