  2. Busbar 600A 8P +cover - VICTRON ENERGY [VBB160080010] Busbar 600A 8P +cover - VICTRON ENERGY
Busbar 600A 8P +cover - VICTRON ENERGY

Busbar 600A 8P +cover - VICTRON ENERGY

[VBB160080010] Busbar 600A 8P +cover - VICTRON ENERGY

https://b2b.technosun.com/web/image/product.template/32893/image_1920?unique=aa4afdc

Busbar 600A 8P +cover Victron Energy. Distribuye hasta 600A en 8 puertos para sistemas solares. Incluye cubierta de protección. Paneles NO incluidos.

    Esta combinación no existe.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contáctenos

    Términos y condiciones de venta

    Nombre mostrado: [VBB160080010] Busbar 600A 8P +cover - VICTRON ENERGY
    Código HS: 85369010

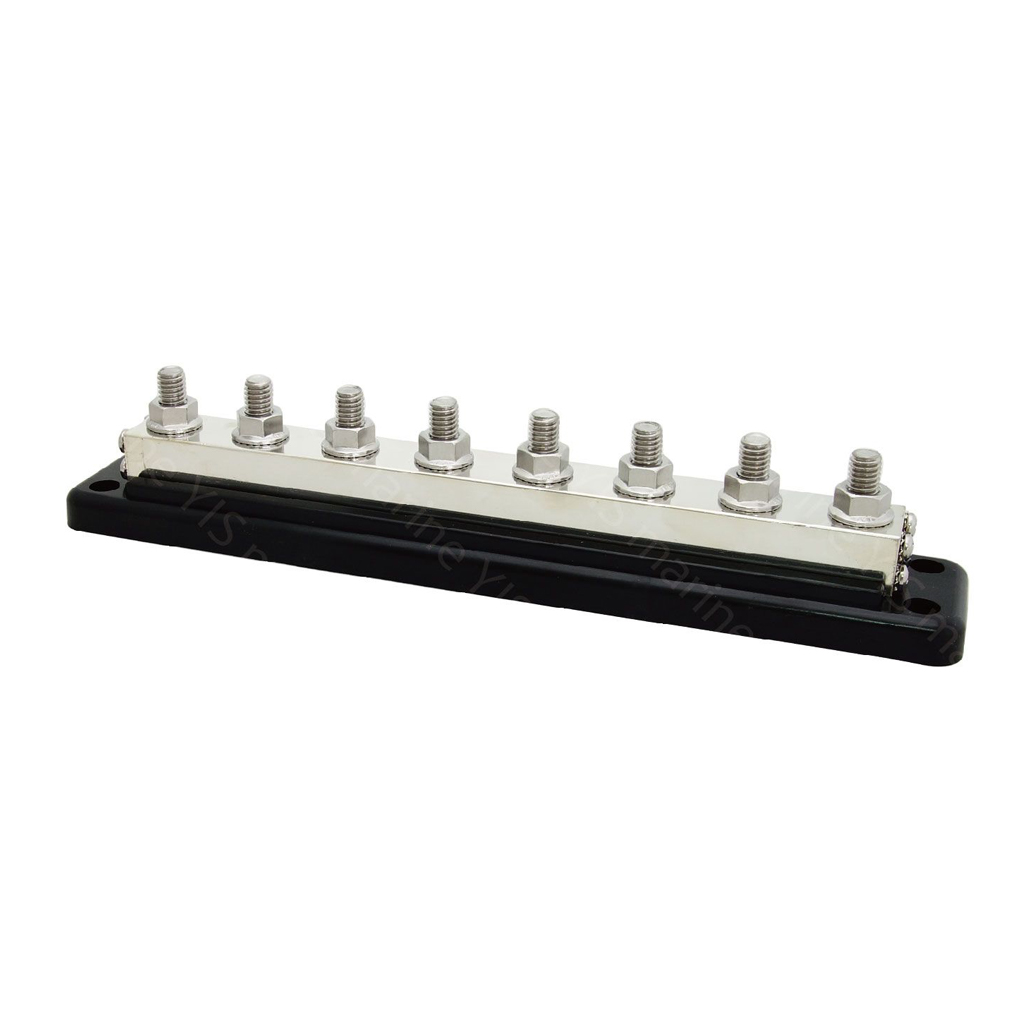

    Busbar Victron Energy 600 A 8P con cubierta

    Barra colectora de 600 A y 70 VDC con ocho espárragos de 9,53 mm, ocho tornillos auxiliares y pletina de cobre estañado de 19 x 24 mm

    Versión de ocho espárragos de la barra colectora de 600 A de Victron Energy, pensada para los sistemas de continua donde el número de líneas de potencia que confluyen sobre un mismo potencial supera lo que admite una barra de cuatro puntos. La pletina de cobre estañado de 19 x 24 mm aporta 456 mm² de sección y trabaja hasta 600 A continuos a 70 VDC.

    Los ocho espárragos de acero inoxidable de 9,53 mm se completan con ocho tornillos auxiliares de 4,2 mm para las derivaciones de baja corriente. Con 327 mm de anchura y 1,3 kg de peso, el conjunto está previsto para montaje en fondo de armario o sobre panel, con la cubierta de ABS negro UL 94 V-2 protegiendo todos los puntos de conexión.

    SKU

    VBB160080010

    Corriente máxima

    600 A

    Espárragos de potencia

    8 de 9,53 mm

    Tornillos auxiliares

    8 de 4,2 mm

    Especificaciones Técnicas Detalladas

    Parámetros eléctricos
    Corriente máxima admisible600 A
    Tensión máxima de trabajo70 VDC
    Bancos de baterías compatiblesSistemas de 12, 24 y 48 V nominales
    Material conductor de la pletinaCobre estañado (19 x 24 mm)
    Sección de la pletina conductora456 mm² por polo
    Terminales de potencia
    Número de espárragos de potencia8 espárragos de alta corriente sobre una pletina común
    Diámetro del espárrago9,53 mm (3/8 pulgada)
    Altura útil del espárrago19 mm
    Material del espárragoAcero inoxidable
    Material de la tuercaAcero inoxidable (tuerca con brida)
    Par de apriete recomendado20 N·m (180 lbf·in)
    Terminales de tornillo
    Número de tornillos de conexión8 tornillos de baja corriente
    Rosca y diámetro del tornillo#8 (0,164 pulgada) / 4,2 mm
    Material del tornilloAcero inoxidable
    Par de apriete recomendado2 N·m (17 lbf·in)
    Materiales y construcción
    Material de la baseABS negro, clasificación UL 94 V-0
    Material de la cubiertaABS negro, clasificación UL 94 V-2
    Tratamiento superficial del conductorEstañado sobre cobre electrolítico
    Tipo de montajeSuperficie, sobre panel o fondo de armario
    Dimensiones, peso e identificación
    Dimensiones con cubierta (alto x ancho x fondo)65 x 327 x 86 mm
    Peso neto1,3 kg
    MarcaVictron Energy
    Denominación del fabricanteBusbar 600A 8P + cover
    Referencia Techno SunVBB160080010
    Código EAN8719076052234

    Datos de Dimensionado y Montaje

    Límites operacionales

    • Corriente continua máxima de 600 A sobre la pletina de cobre estañado de 19 x 24 mm.
    • Tensión máxima de trabajo de 70 VDC para bancos nominales de 12, 24 y 48 V.
    • Par de apriete de 20 N·m (180 lbf·in) en cada uno de los ocho espárragos de potencia.
    • Par de apriete de 2 N·m (17 lbf·in) en los ocho tornillos auxiliares de 4,2 mm.
    • Altura útil del espárrago de 19 mm, compatible con terminales de ojal de gran sección superpuestos.

    Criterios de dimensionado y buenas prácticas

    • Sección conductora de 456 mm²: los 600 A son el límite del conjunto de la barra, de modo que la suma de corrientes simultáneas de los ocho puntos debe respetarlo.
    • Situar las líneas de mayor corriente en posiciones centrales y las de menor demanda en los extremos, para acortar el recorrido de la corriente principal por la pletina.
    • Comprobar el par de apriete con llave dinamométrica y repetir la verificación tras las primeras horas de funcionamiento con carga elevada.
    • La anchura de 327 mm con cubierta exige planificar el hueco del armario y el acceso frontal para el montaje de los terminales.

    Aplicaciones Detalladas y Casos de Uso

    chevron_rightBancos de baterías de gran capacidad
    • Conexión simétrica de numerosos módulos de litio en paralelo sobre un mismo bus de 48 V.
    • Instalaciones donde el equilibrado de corriente entre módulos exige recorridos de cable de igual longitud hasta un punto común amplio.
    • Ampliaciones sucesivas de capacidad sin rehacer la distribución principal de continua.
    chevron_rightSistemas multiinversor en isla
    • Instalaciones trifásicas en isla con varios inversores cargadores conectados al mismo banco.
    • Sistemas con redundancia, donde cada inversor mantiene su propia línea hasta la barra.
    • Microrredes con generación fotovoltaica, grupo electrógeno y almacenamiento compartiendo bus.
    chevron_rightAplicaciones náuticas e industriales exigentes
    • Buques de trabajo y embarcaciones profesionales con múltiples circuitos de continua de potencia.
    • Instalaciones industriales de almacenamiento y respaldo con corrientes elevadas.
    • Plantas de bombeo y desalación alimentadas desde banco de baterías.
    chevron_rightArmarios técnicos de distribución
    • Cuadros generales de continua con salidas hacia varios subcuadros protegidos.
    • Salas de telecomunicaciones alimentadas en 48 V con respaldo fotovoltaico.
    • Bancadas de ensayo y laboratorios de potencia con múltiples tomas de continua.

    Certificaciones y Cumplimiento Normativo

    Directivas europeas

    • checkDirectiva de Baja Tensión 2014/35/UE - declarada por Victron Energy B.V. mediante las normas armonizadas EN 60999-1:2000 y EN 60999-2:2003, relativas a los dispositivos de conexión para conductores de cobre.
    • checkRoHS 2011/65/UE y 2015/863/UE - restricción de sustancias peligrosas, evaluada según la norma armonizada EN IEC 63000:2018.
    • checkMarcado CE - aplicado a la familia de barras colectoras Victron Energy desde mayo de 2021.

    Comportamiento de los materiales

    • checkUL 94 V-0 - clasificación de inflamabilidad del cuerpo base de ABS negro, con autoextinción en menos de diez segundos tras retirar la llama.
    • checkCobre estañado - las pletinas conductoras llevan estañado superficial, que limita la oxidación del cobre y estabiliza la resistencia de contacto de las uniones atornilladas.
    • checkAcero inoxidable - espárragos y tornillería de conexión en acero inoxidable, apto para ambientes húmedos y salinos.

    Sistema de calidad del fabricante

    • checkNEN EN ISO 9001:2015 - sistema de gestión de la calidad de Victron Energy B.V. certificado por TÜV Nederland para el desarrollo, suministro y reparación de cargadores, inversores, convertidores y equipos eléctricos relacionados.
