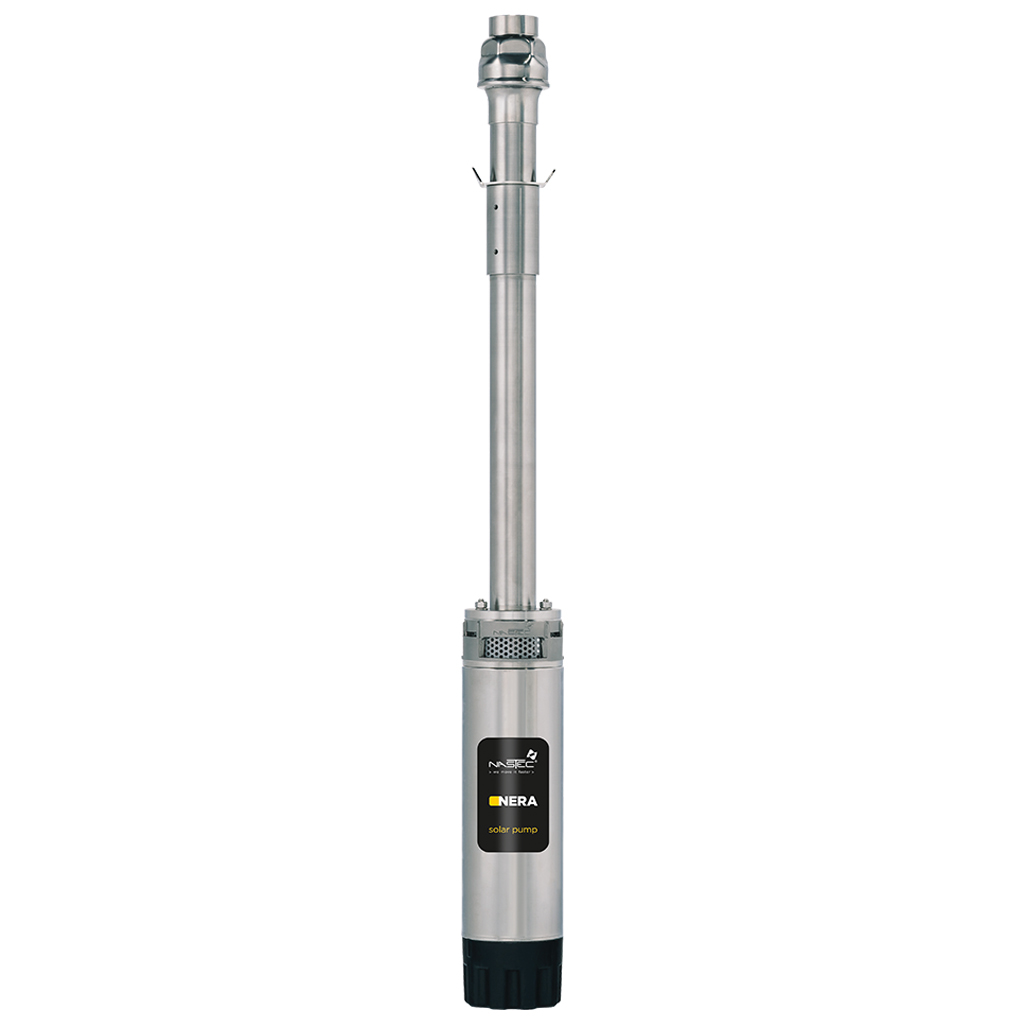

NASTEC NERA 01/02H Bomba solar sumergible | 800W | 1,3m3/h | 80VDC | 10A
[WAT0377] NASTEC NERA 01/02H Bomba solar sumergible | 800W | 1,3m3/h | 80VDC | 10A
Bomba electrónica
📕 Descarga de documentación
Nombre mostrado:
[WAT0377] NASTEC NERA 01/02H Bomba solar sumergible | 800W | 1,3m3/h | 80VDC | 10A
Especificaciones Técnicas Detalladas
- Tensión de funcionamiento: 26 - 190 VDC
- Corriente máxima absorbida: 10 A
- Potencia máxima (P1): 800 W
- Tipo de bomba: Rotor helicoidal
- Conexión de descarga: 1 1/4"
- Seguimiento del punto de máxima potencia: MPPT integrado
- Longitud de la bomba: 930 mm
- Diámetro máximo: 99 mm (cable y cubierta incluidos)
- Peso de la bomba: 11 kg
- Dimensiones de embalaje: 770 x 210 x 260 mm
- Peso total con embalaje: 13 kg
- Materiales motor y bomba: Acero inoxidable AISI 304
- Cable: Cable plano de 2 m, homologación ACS - WRAS - KTM
- Grado de protección: IP68
- Profundidad máxima de inmersión: 150 m
- Temperatura máxima del líquido: 35 ºC (92 ºF)
- Velocidad mínima del líquido: 0,2 m/s
- Líquido bombeado: Agua limpia, químicamente no agresiva, sin sólidos ni fibras (máx. 50 g/m³ de arena)
Datos de Rendimiento y Curvas de Eficiencia
Límites Operacionales
- Altura manométrica máxima aproximada de 120 m, configuración de alta presión de la serie.
- Caudal hasta aproximadamente 1,6 m³/h en función de la tensión del generador y la altura de elevación.
- Rango de tensión de trabajo de 30 V a 80 V según las curvas de rendimiento del fabricante.
Tecnología y Eficiencia
- Inversor encapsulado de alta eficiencia con seguimiento MPPT para extraer el caudal máximo en cualquier condición atmosférica.
- Motor de imanes permanentes con estator resinado y encapsulado en acero inoxidable AISI 304, refrigerado por agua.
- Cojinete de empuje tipo Kingsbury y rotor endurecido al cromo para una máxima durabilidad.
- Para el dimensionado del sistema se recomienda el software Nastec Solar Calculator (solar.nastec.eu).
Aplicaciones Detalladas y Casos de Uso
Abastecimiento en Pozos Profundos
- Elevación de agua desde pozos y sondeos de gran profundidad gracias a la configuración de rotor helicoidal de alta presión.
- Profundidad máxima de inmersión de 150 m con grado de protección IP68.
Viviendas Aisladas y Ganadería
- Suministro de agua para viviendas sin conexión a red, abrevaderos y explotaciones ganaderas en zonas remotas.
- Funcionamiento directo desde generador fotovoltaico sin necesidad de baterías ni red eléctrica.
Riego y Llenado de Depósitos
- Llenado de depósitos elevados y sistemas de riego agrícola a partir de energía solar.
- Protección integrada contra sobrecarga, sobretemperatura y funcionamiento en seco mediante sensor de nivel de agua.
Certificaciones y Cumplimiento Normativo Completo
Marcado y Seguridad
- CE - Conformidad con la normativa europea aplicable.
- IP68 - Estanqueidad total para uso sumergido permanente.
Aptitud del Cable
- ACS - WRAS - KTM - Cable aprobado para contacto con agua de consumo.
Componentes Compatibles de la Serie NERA
Esta bomba pertenece a la serie NERA de NASTEC. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución de bombeo según las necesidades de la instalación.
Accesorio de Conexión Fotovoltaica
- WAT0384 — NASTEC Stop Module con conectores MC4, botón de arranque/parada y entradas para flotador y presostato.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Bomba Solar Sumergible NASTEC NERA 01/02H
Referencia: WAT0377 | Bomba sumergible de rotor helicoidal
La solución definitiva para el bombeo solar a gran altura manométrica en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
