Azzurro ETHERNET USB KIT (LSE-3 / USB)
[ZSM-ETH-USB] Azzurro ETHERNET USB KIT (LSE-3 / USB)
Accesorio de comunicación ETH
• Kit Ethernet USB para inversores monofásicos TLM-V3, trifásicos -V3, híbridos monofásicos ZSS-HP e inversores híbridos trifásicos
• Accesorio de comunicación ETH
• Conexión del inversor a través del puerto USB
📕 Descarga de documentación
Nombre mostrado:
[ZSM-ETH-USB] Azzurro ETHERNET USB KIT (LSE-3 / USB)
Kit Ethernet de Comunicación por Puerto USB

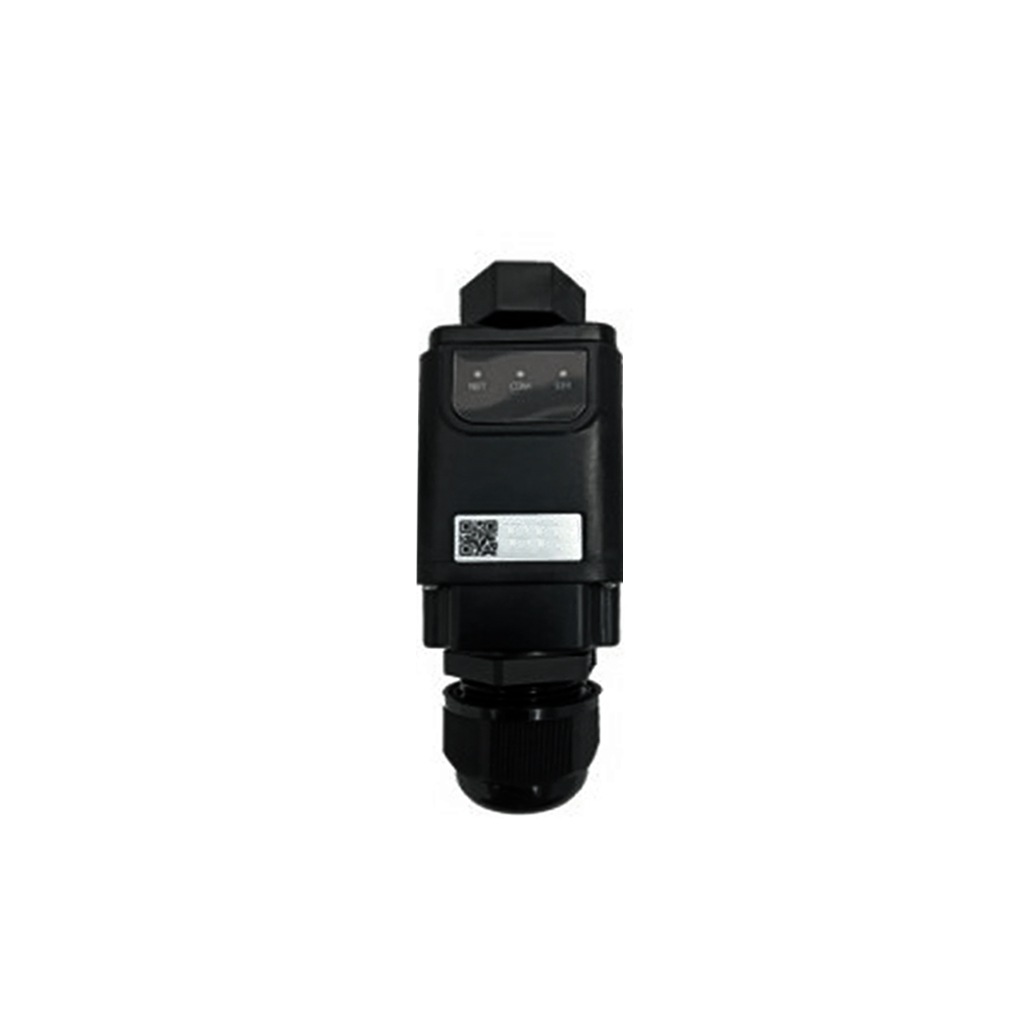

El ZSM-ETH-USB es la llave de comunicación cableada de la gama Azzurro. Se inserta en el puerto USB de comunicaciones del inversor y lo incorpora a la red Ethernet del emplazamiento, evitando la dependencia de la cobertura inalámbrica en cuartos técnicos, sótanos o centros de transformación. Corresponde a la familia de stick logger LSE-3.
La comunicación con el inversor se realiza mediante Modbus TCP/IP sobre RTU, siempre a través del puerto 8899. La dirección con la que responde la llave es la que le asigna el router o el conmutador de la instalación, de modo que la integración con cualquier sistema de supervisión pasa por localizar previamente esa dirección en la tabla de dispositivos conectados.
Este mismo accesorio es el que la documentación oficial del controlador ZSM-COMBOX identifica como material necesario cuando la planta se cablea en arquitectura Ethernet: una llave por cada inversor del sistema. Es, por tanto, la pieza que habilita las topologías de cero inyección basadas en red en lugar de en bus serie.
Especificaciones Técnicas Detalladas
| Interfaz y protocolo | |
|---|---|
| Interfaz hacia el inversor | Puerto USB de comunicaciones del inversor |
| Interfaz hacia la red | Ethernet |
| Familia de producto | Stick logger LSE-3 |
| Protocolo de integración | Modbus TCP/IP sobre RTU |
| Puerto de comunicación | 8899 |
| Direccionamiento | Dirección IP asignada por el router o conmutador de la instalación |
| Función Modbus de lectura | 0x03 |
| Función Modbus de escritura | 0x10 |
| Actualización de firmware | Desde navegador, sobre la dirección IP asignada a la llave |
| Inversores ZCS Azzurro admitidos | |
|---|---|
| Monofásicos de conexión a red | Serie TLM-V3 |
| Trifásicos de conexión a red | Serie V3 |
| Híbridos monofásicos | Serie ZSS-HP |
| Híbridos trifásicos | Gama híbrida trifásica Azzurro |
| Uso con controlador ZSM-COMBOX | Una llave por cada inversor en arquitectura Ethernet |
| Condición de conexión | Inversor con puerto USB de comunicaciones disponible |
| Identificación logística | |
|---|---|
| Referencia Techno Sun | ZSM-ETH-USB |
| Marca | ZCS Azzurro |
| Modelo | ZSM-ETH-USB, kit Ethernet LSE-3 / USB |
| Serie | Azzurro Accessories |
| Peso | 0,1 kg |
| Código EAN | 8435438805729 |
Puesta en Marcha y Explotación
Secuencia de instalación
- Inserción de la llave en el puerto USB de comunicaciones del inversor.
- Conexión del latiguillo de red entre la llave y el conmutador o router del emplazamiento.
- Localización de la dirección IP asignada consultando la lista de dispositivos conectados del router.
- Verificación de que el inversor publica datos en el portal de monitorización.
Integración Modbus
- Toda la comunicación se canaliza por el puerto 8899 sobre la dirección IP de la llave.
- La lectura de registros se realiza con la función Modbus 0x03.
- La escritura de registros se realiza con la función Modbus 0x10, empleando un vector de valores.
- El mapa de registros propio de cada inversor lo facilita ZCS bajo solicitud a través de su web de soporte.
Mantenimiento del firmware
- El acceso se realiza desde un PC contra la dirección IP asignada por el router o el conmutador.
- El fichero de firmware se selecciona y se envía desde la propia interfaz web de la llave.
- El fabricante recomienda actualizar con el inversor en producción y con la conexión de red estable.
Aplicaciones Detalladas y Casos de Uso
Instalaciones sin cobertura inalámbrica fiable
- Cuartos técnicos, sótanos y centros de transformación donde la señal Wi-Fi no alcanza al inversor.
- Emplazamientos industriales con estructura metálica que degrada la propagación radioeléctrica.
- Plantas donde la política de red del cliente exige conexión cableada.
Plantas con varios inversores
- Una llave por cada inversor, todas ellas integradas en el mismo conmutador del cuadro de comunicaciones.
- Arquitectura de referencia del controlador ZSM-COMBOX para las funciones de limitación de exportación.
- Escalado sencillo al ampliar la planta con nuevos equipos.
Supervisión y sistemas de terceros
- Lectura periódica de registros desde plataformas propias de monitorización energética.
- Consolidación de varias plantas en un mismo cuadro de mando mediante direccionamiento IP.
- Automatizaciones basadas en la potencia instantánea publicada por el inversor.
Documentación y Cumplimiento Normativo
Documentación técnica aplicable
- Communication with ZCS devices - define la comunicación Modbus TCP/IP sobre RTU por el puerto 8899
- Procedimiento de actualización ETH-USB - detalla la carga de firmware desde la dirección IP asignada a la llave
- Guía de instalación ZSM-COMBOX - identifica el ZSM-ETH-USB como material necesario, una unidad por inversor
Buenas prácticas obligadas
- Estabilidad de red - la actualización de firmware exige alimentación y conexión de red estables
- Personal cualificado - la intervención sobre el inversor corresponde a personal técnico cualificado
Componentes Compatibles de la Serie Azzurro Accessories
Este accesorio pertenece a la serie Azzurro Accessories de ZCS Azzurro. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para configurar la arquitectura de comunicación y medida según las necesidades de cada instalación.
Conectores y tapones
- ACC2708 - Conector AC para 1PH 3000-6000TLM-V3 e híbridos HYD
Pinza, CT, Toroidal
- ZST-ACC-TA3PH200 - Pinza CT TA 200 A para híbridos trifásicos
- ZST-ACC-TA3PH600 - Pinza CT TA 600 A/5 A
Cable de batería
- ZST-CABLE-KIT - Cables de batería LV ZSX5000 PRO a inversor
- ZST-CABLE-1,5M - Cables de interconexión de módulos LV
Cable de inversor
- ZST-CABLE-PYL-2M - Cable de comunicación de 2 m
- ZST-CABLE-PYL-5M - Cable de comunicación de 5 m
Monitorización
- ZVM-CONNEXT - Pasarela de supervisión y control ZCS Connext
- ZVM-GATEWAY - Pasarela de comunicación Azzurro
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en selección de accesorios de comunicación y medida, esquemas de cableado, puesta en marcha y resolución de incidencias.
Kit Ethernet USB ZCS Azzurro ZSM-ETH-USB
Referencia: ZSM-ETH-USB | Accesorio de comunicación
Comunicación cableada estable para el inversor Azzurro, con integración Modbus TCP/IP directa por el puerto 8899.
| Marca | Azzurro |
