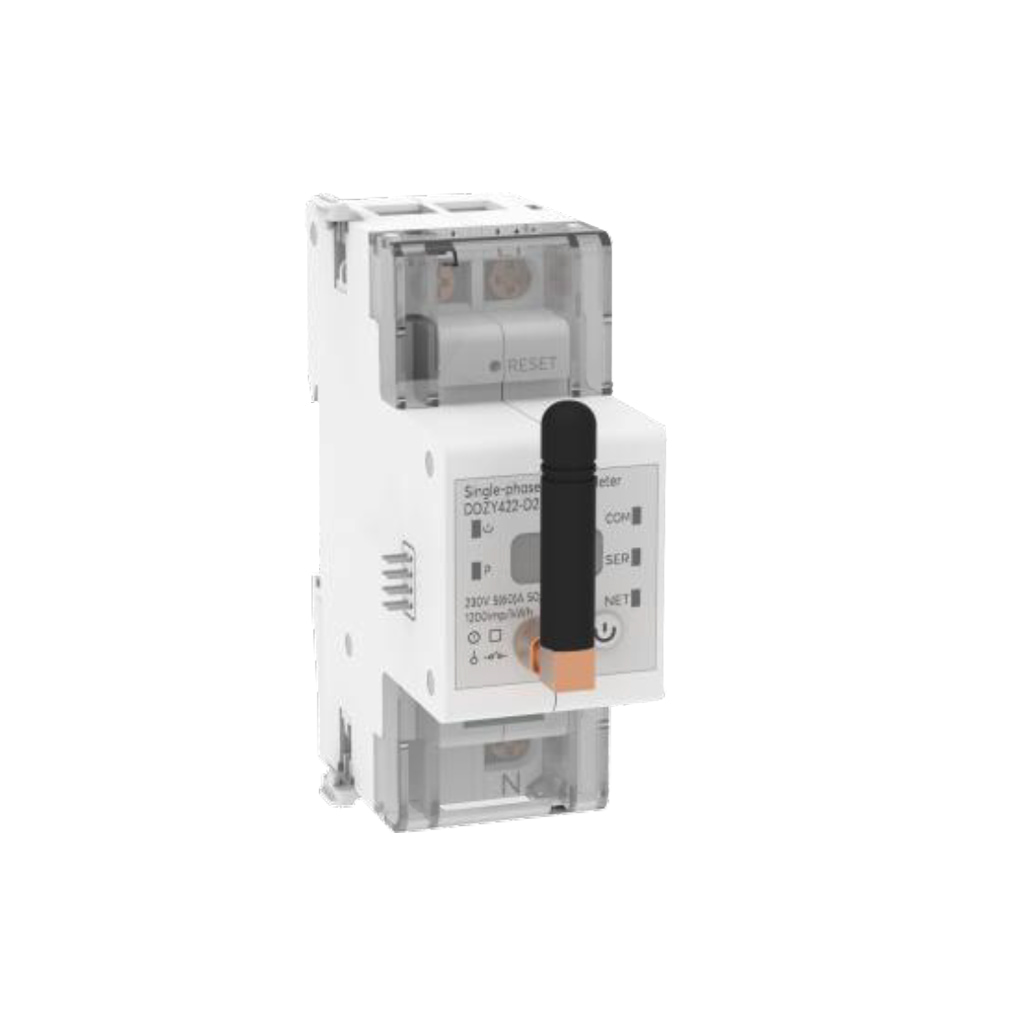

Azzurro ENERGY METER FOR 1-PH INVERTER WIFI | 24h
[ZSM-METER-1PH-WI] Azzurro ENERGY METER FOR 1-PH INVERTER WIFI | 24h
• Contador de energía monofásico para lectura y monitorización de consumos
• Comunicación de datos WiFi
• Medida directa
📕 Descarga de documentación
Nombre mostrado:
[ZSM-METER-1PH-WI] Azzurro ENERGY METER FOR 1-PH INVERTER WIFI | 24h
Contador Monofásico de Medida Directa con Envío de Datos por Wi-Fi
El ZSM-METER-1PH-WIFI es el contador de energía monofásico de la gama Azzurro destinado a la lectura y monitorización del consumo del emplazamiento. Es un instrumento de medida directa: la corriente atraviesa el propio aparato, sin transformadores de corriente intermedios, lo que simplifica el cableado y elimina la necesidad de parametrizar relaciones de transformación.
Su rango de trabajo llega a 60 A y 13,2 kW con una tensión nominal de 220 V y una exactitud del 1 por ciento. La medida es bidireccional, de modo que distingue la energía tomada de la red de la vertida a ella, condición imprescindible para cualquier lógica de autoconsumo.
La comunicación con el servidor de monitorización se realiza por Wi-Fi, sin necesidad de tarjeta SIM ni de contrato de datos. El aparato conserva además un puerto RS485 adicional para su integración en buses de campo cableados.
Especificaciones Técnicas Detalladas
| Parámetros de medida del ZSM-METER-1PH-WIFI | |
|---|---|
| Tensión nominal | 220 V |
| Frecuencia nominal | 50 Hz o 60 Hz |
| Corriente máxima nominal | 60 A |
| Potencia máxima nominal | 13,2 kW |
| Tipo de inserción | Medida directa |
| Número de sensores de corriente | No aplica, al tratarse de medida directa |
| Medida bidireccional | Sí |
| Exactitud | 1 por ciento |
| Fuente de alimentación | Monofásica integrada de 220 V |
| Consumo propio | 3 W |
| Interfaces de datos | |
|---|---|
| Comunicación con el servidor | Wi-Fi |
| Puerto adicional | RS485 |
| Alcance funcional | Lectura y monitorización de consumos del emplazamiento |
| Contrato de datos | No requiere tarjeta SIM ni tráfico móvil contratado |
| Dimensiones, montaje y entorno | |
|---|---|
| Dimensiones | 110 x 76 x 36 mm |
| Sistema de montaje | Carril DIN de 35 mm |
| Temperatura de trabajo | De -40 °C a +85 °C |
| Peso | 1,0 kg |
| Código EAN | 8435438805651 |
| Identificación del producto | |
|---|---|
| Referencia Techno Sun | ZSM-METER-1PH-WI |
| Marca | ZCS Azzurro |
| Modelo | ZSM-METER-1PH-WIFI |
| Serie | Azzurro Accessories |
| Variante equivalente con conexión móvil | ZSM-METER-1PH-2G |
| Versiones trifásicas de la misma familia | ZSM-METER-3PH-WIFI y ZSM-METER-3PH-2G |
Criterios de Selección e Instalación
Límites de aplicación
- La medida directa fija el techo de la instalación en 60 A y 13,2 kW.
- Por encima de esos valores corresponde una solución de medida indirecta con transformadores de corriente.
- La tensión nominal de trabajo es de 220 V en configuración monofásica.
Montaje en cuadro
- El formato de 110 x 76 x 36 mm se aloja sobre carril DIN de 35 mm en el cuadro de mando y protección.
- El rango de temperatura de trabajo, de -40 °C a +85 °C, admite cuadros en intemperie protegida y locales técnicos sin climatizar.
- El consumo propio de 3 W es despreciable frente a la energía que el instrumento contabiliza.
Precisión y sentido de la energía
- La exactitud del 1 por ciento resulta adecuada para lógicas de autoconsumo y para el seguimiento de consumos.
- La medida bidireccional distingue la energía importada de la exportada.
- El puerto RS485 permite integrar el instrumento en un bus cableado además del envío inalámbrico al servidor.
Aplicaciones Detalladas y Casos de Uso
Monitorización del consumo doméstico y del pequeño terciario
- Lectura continua de la demanda del emplazamiento en instalaciones monofásicas.
- Seguimiento del reparto entre energía autoconsumida y energía tomada de la red.
- Suministros con potencia contratada dentro del rango de 60 A y 13,2 kW.
Instalaciones sin cobertura móvil pero con red inalámbrica
- Emplazamientos con router propio donde se prefiere evitar el coste y la dependencia de una conexión móvil.
- Alternativa directa a la variante ZSM-METER-1PH-2G cuando existe red Wi-Fi estable en el cuadro.
- Instalaciones donde la política del cliente impide introducir tarjetas SIM en los equipos.
Cuadros compactos y reformas
- Sustitución de instrumentos de medida en cuadros con espacio limitado sobre carril DIN.
- Reformas en las que se incorpora monitorización de consumo a una instalación existente.
- Cuadros situados en garajes, sótanos y locales técnicos con condiciones térmicas exigentes.
Documentación y Cumplimiento Normativo
Documentación técnica aplicable
- Ficha técnica Meter 1PH y 3PH Azzurro - recoge la totalidad de los parámetros eléctricos, de comunicación y de montaje aquí publicados
- Guía de instalación ZSM-COMBOX - describe el papel de los contadores Azzurro en las arquitecturas de monitorización de consumo
Condiciones de intervención
- Personal cualificado - la instalación en el cuadro corresponde a un electricista cualificado
- Verificación de lectura - tras la puesta en marcha debe comprobarse el signo de la potencia con la generación detenida
Componentes Compatibles de la Serie Azzurro Accessories
Este accesorio pertenece a la serie Azzurro Accessories de ZCS Azzurro. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para configurar la arquitectura de comunicación y medida según las necesidades de cada instalación.
Conectores y tapones
- ACC2708 - Conector AC para 1PH 3000-6000TLM-V3 e híbridos HYD
Pinza, CT, Toroidal
- ZST-ACC-TA3PH200 - Pinza CT TA 200 A para híbridos trifásicos
- ZST-ACC-TA3PH600 - Pinza CT TA 600 A/5 A
Cable de batería
- ZST-CABLE-KIT - Cables de batería LV ZSX5000 PRO a inversor
- ZST-CABLE-1,5M - Cables de interconexión de módulos LV
Cable de inversor
- ZST-CABLE-PYL-2M - Cable de comunicación de 2 m
- ZST-CABLE-PYL-5M - Cable de comunicación de 5 m
Monitorización
- ZVM-CONNEXT - Pasarela de supervisión y control ZCS Connext
- ZVM-GATEWAY - Pasarela de comunicación Azzurro
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en selección de accesorios de comunicación y medida, esquemas de cableado, puesta en marcha y resolución de incidencias.
Contador de Energía Monofásico ZCS Azzurro ZSM-METER-1PH-WIFI
Referencia: ZSM-METER-1PH-WI | Contador de energía monofásico
Lectura bidireccional del consumo monofásico con exactitud del 1 por ciento y envío de datos por red inalámbrica, sin dependencia de conexión móvil.
