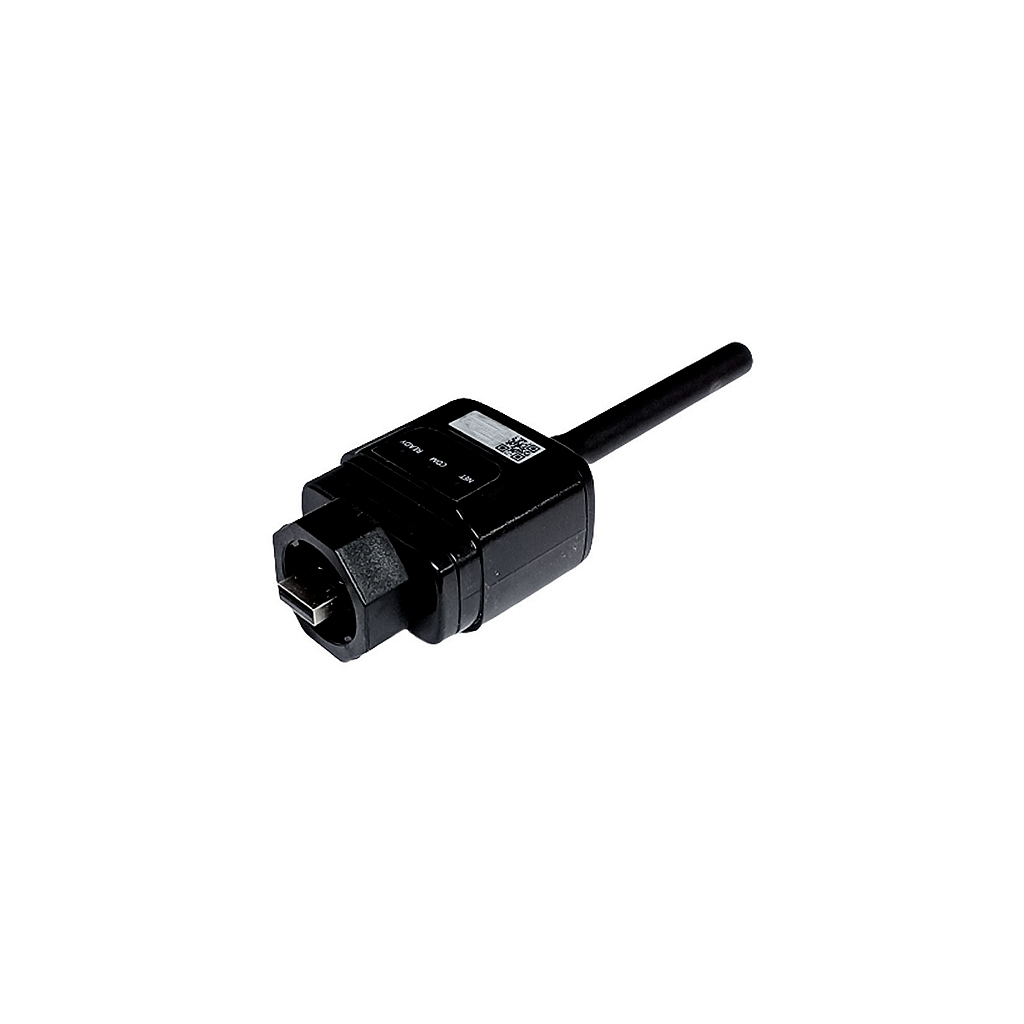

Azzurro USB WIFI MONITORING EXTERNAL KIT (LSW-3 / USB)
[ZSM-WIFI-USB] Azzurro USB WIFI MONITORING EXTERNAL KIT (LSW-3 / USB)
Adaptador USB WiFi ZCS Azzurro ZSM-WIFI-USB
Módulo de monitorización remota por USB para el inversor
Compatible con monofásicos TLM-V3, trifásicos TL-V3 y híbridos HYD ZSS
Conexión: WiFi
📕 Descarga de documentación
Nombre mostrado:
[ZSM-WIFI-USB] Azzurro USB WIFI MONITORING EXTERNAL KIT (LSW-3 / USB)
Adaptador de Comunicación Wi-Fi por Puerto USB
El ZSM-WIFI-USB es la llave de comunicación inalámbrica de la gama Azzurro. Se inserta en el puerto USB de comunicaciones del inversor, toma de él la alimentación y publica los datos del equipo en la red local y en el portal de monitorización de ZCS. Pertenece a la familia de stick logger LSW-3, la misma que identifican los ficheros de firmware ZCSMQTT distribuidos por el fabricante.
Su instalación no requiere cableado de datos: basta con enchufar la llave en el inversor y asociarla a la red inalámbrica del emplazamiento. La configuración se realiza desde un navegador conectado al punto de acceso propio del adaptador, en la dirección 10.10.100.254, desde donde se accede también a la pantalla de actualización de firmware.
En el plano de integración, la comunicación con el inversor se realiza mediante Modbus TCP/IP sobre RTU dentro de la red local. Los inversores de nueva generación de ZCS exponen dos funciones Modbus: el código 0x03 para lectura y el 0x10 para escritura, con el mapa de registros correspondiente a cada modelo.
Especificaciones Técnicas Detalladas
| Interfaz y protocolo | |
|---|---|
| Interfaz hacia el inversor | Puerto USB de comunicaciones del inversor |
| Interfaz hacia la red | Wi-Fi |
| Familia de producto | Stick logger LSW-3 |
| Protocolo de integración | Modbus TCP/IP sobre RTU en red local |
| Función Modbus de lectura | 0x03 |
| Función Modbus de escritura | 0x10 |
| Punto de acceso de configuración | 10.10.100.254, accesible desde navegador |
| Actualización de firmware | Carga del fichero desde la interfaz web del propio adaptador |
| Inversores ZCS Azzurro admitidos | |
|---|---|
| Monofásicos de conexión a red | Serie TLM-V3 |
| Trifásicos de conexión a red | Serie V3 |
| Híbridos monofásicos | Serie ZSS-HP |
| Híbridos trifásicos | Gama híbrida trifásica Azzurro |
| Condición de conexión | Inversor con puerto USB de comunicaciones disponible |
| Unidades por instalación | Una llave por cada inversor a monitorizar |
| Portales y acceso a la información | |
|---|---|
| Portal de monitorización actual | Azzurro System, en zcsazzurrosystemsweb.com |
| Portal de monitorización anterior | Azzurro Portal, en zcsazzurroportal.com |
| Integración con terceros | API de lectura y de escritura documentadas por el fabricante |
| Librería de referencia | pysolarmanv5 para comunicación local con el stick logger |
| Mapa de registros Modbus | Facilitado por ZCS bajo solicitud a través de su web de soporte |
| Datos de catálogo | |
|---|---|
| Referencia Techno Sun | ZSM-WIFI-USB |
| Marca | ZCS Azzurro |
| Modelo | ZSM-WIFI-USB, kit externo LSW-3 / USB |
| Serie | Azzurro Accessories |
| Tipo | Accesorio de comunicación |
Puesta en Marcha y Explotación
Secuencia de instalación
- Inserción de la llave en el puerto USB de comunicaciones del inversor, del que toma la alimentación.
- Conexión desde un PC o teléfono al punto de acceso que publica el propio adaptador.
- Acceso por navegador a la dirección 10.10.100.254 para asociar la llave a la red inalámbrica del emplazamiento.
- Verificación de que el inversor aparece en el portal de monitorización.
Mantenimiento del firmware
- La pantalla de actualización se abre desde el mismo servidor web del adaptador.
- El fichero de firmware se selecciona con el botón de examinar y se envía con la opción de carga.
- El fabricante recomienda realizar la actualización en horas de sol, con el inversor activo.
- Durante el proceso deben mantenerse estables la alimentación, la conexión con el router y la calidad de la señal inalámbrica.
Integración y automatización
- La comunicación local exige que el cliente se encuentre en la misma red que la llave.
- El descubrimiento del adaptador se realiza mediante barrido de la red local para localizar su dirección IP.
- Sobre esa dirección se ejecutan las lecturas y escrituras Modbus con las funciones 0x03 y 0x10.
- El acceso por API a los portales requiere el token o el código de cliente que emite ZCS.
Aplicaciones Detalladas y Casos de Uso
Monitorización residencial y de pequeño terciario
- Alta de la instalación en el portal Azzurro sin tender cableado de datos hasta el inversor.
- Seguimiento de producción y de estado del equipo desde la aplicación del fabricante.
- Emplazamientos donde el router doméstico cubre con señal el punto de instalación del inversor.
Mantenimiento remoto por el instalador
- Diagnóstico a distancia de alarmas y de parámetros de red antes de desplazar a un técnico.
- Actualización de firmware del inversor y de los estándares de seguridad de forma remota.
- Comprobación del histórico de producción en la gestión de reclamaciones de garantía.
Integración en sistemas de terceros
- Lectura de registros Modbus desde plataformas propias de supervisión energética.
- Automatizaciones domóticas alimentadas con la potencia instantánea del inversor.
- Explotación de la API de los portales para consolidar varias plantas en un mismo cuadro de mando.
Documentación y Cumplimiento Normativo
Marcado CE del stick logger LSW-3
- Directiva 2014/53/UE - directiva de equipos radioeléctricos aplicable al producto
- EN IEC 62311:2020 - evaluación de la exposición a campos electromagnéticos
- EN 62368-1:2014 más A11:2017 - seguridad de equipos de tecnología de la información y audiovisuales
- ETSI EN 301 489-1 V2.2.3 - compatibilidad electromagnética, requisitos comunes
- ETSI EN 301 489-17 V3.2.4 - compatibilidad electromagnética para sistemas de banda ancha
- ETSI EN 300 328 V2.2.2 - requisitos de espectro radioeléctrico en la banda de 2,4 GHz
Documentación técnica aplicable
- Communication with ZCS devices - describe la integración Modbus del ZSM-WIFI-USB y las funciones 0x03 y 0x10
- Procedimiento de actualización WIFI-USB - detalla la carga de firmware desde el servidor web del adaptador
Componentes Compatibles de la Serie Azzurro Accessories
Este accesorio pertenece a la serie Azzurro Accessories de ZCS Azzurro. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para configurar la arquitectura de comunicación y medida según las necesidades de cada instalación.
Conectores y tapones
- ACC2708 - Conector AC para 1PH 3000-6000TLM-V3 e híbridos HYD
Pinza, CT, Toroidal
- ZST-ACC-TA3PH200 - Pinza CT TA 200 A para híbridos trifásicos
- ZST-ACC-TA3PH600 - Pinza CT TA 600 A/5 A
Cable de batería
- ZST-CABLE-KIT - Cables de batería LV ZSX5000 PRO a inversor
- ZST-CABLE-1,5M - Cables de interconexión de módulos LV
Cable de inversor
- ZST-CABLE-PYL-2M - Cable de comunicación de 2 m
- ZST-CABLE-PYL-5M - Cable de comunicación de 5 m
Monitorización
- ZVM-CONNEXT - Pasarela de supervisión y control ZCS Connext
- ZVM-GATEWAY - Pasarela de comunicación Azzurro
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en selección de accesorios de comunicación y medida, esquemas de cableado, puesta en marcha y resolución de incidencias.
Adaptador Wi-Fi USB ZCS Azzurro ZSM-WIFI-USB
Referencia: ZSM-WIFI-USB | Accesorio de comunicación
Monitorización remota del inversor Azzurro sin obra ni cableado de datos, con configuración y actualización desde el navegador.
