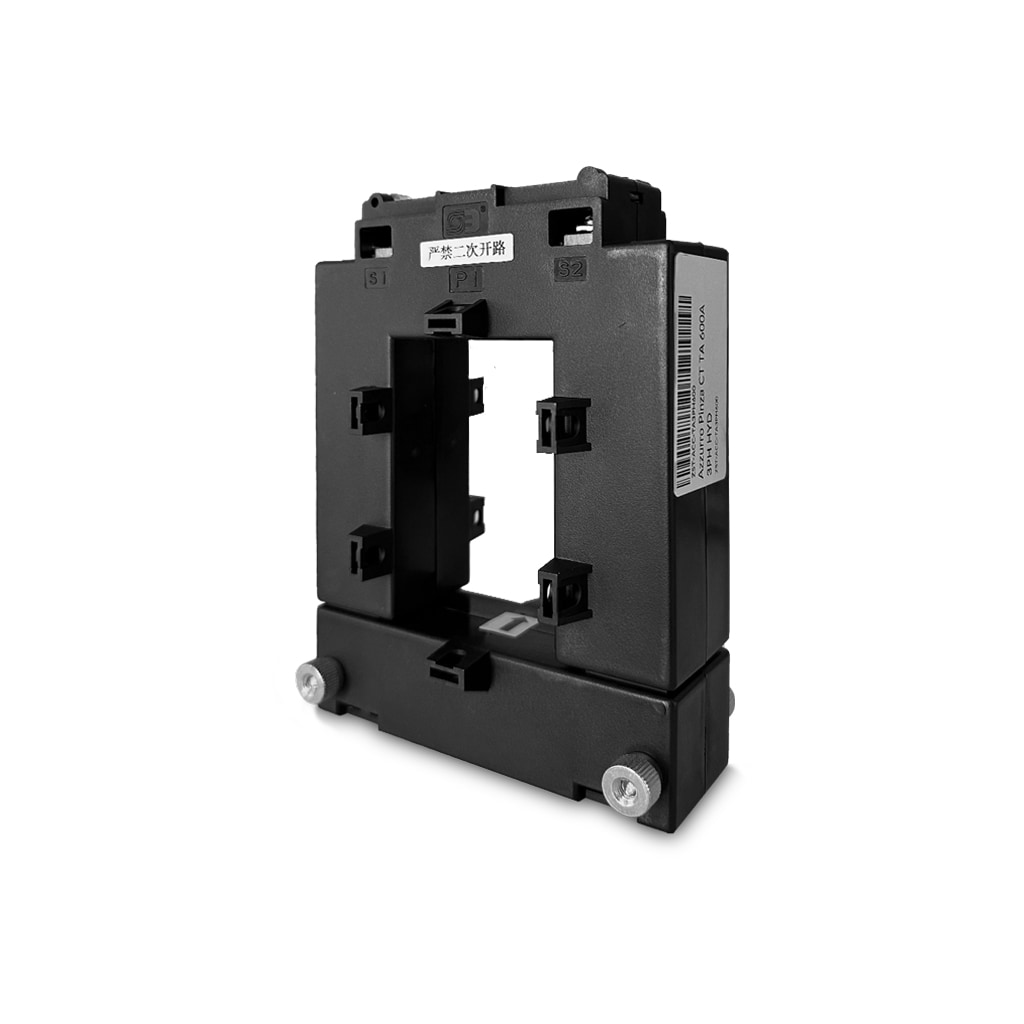

Azzurro Pinza CT TA 600A/5A
[ZST-ACC-TA3PH600] Azzurro Pinza CT TA 600A/5A
Pinza amperimétrica CT ZCS Azzurro ZST-ACC-TA3PH600
Sensor de corriente toroidal para medición externa en instalaciones fotovoltaicas con inversores ZCS Azzurro
Relación de transformación: 600/5 A
Nombre mostrado:
[ZST-ACC-TA3PH600] Azzurro Pinza CT TA 600A/5A
Especificaciones Técnicas Detalladas
- Modelo del transformador: XH-KCT-58
- Relación de transformación de corriente: 600 A / 5 A
- Corriente nominal primaria: 600 A
- Corriente nominal secundaria: 5 A
- Clase de precisión: 0,5
- Carga nominal del secundario: 5 VA
- Tensión nominal de aislamiento: 0,66 kV
- Frecuencia nominal: 50 Hz
- Número de espiras primarias: 1, es decir, paso directo del conductor por la ventana
- Formato: transformador de corriente de ventana con carcasa de material plástico de color negro
- Bornes secundarios: S1 y S2, con tapa protectora precintable
- Fijación: pletinas laterales con tornillos de sujeción incluidos en el suministro
- Marcado del cuerpo: placa de características con relación, clase, carga, tensión y frecuencia
- Aplicación prevista: medida externa de intensidad en instalaciones fotovoltaicas con equipos ZCS Azzurro
- Unidades necesarias en trifásico: tres, una por cada conductor de fase
Tabla Resumen de Datos Técnicos
| Parámetro | ZST-ACC-TA3PH600 |
|---|---|
| Modelo | XH-KCT-58 |
| Relación de transformación | 600 A / 5 A |
| Clase de precisión | 0,5 |
| Carga nominal | 5 VA |
| Tensión nominal | 0,66 kV |
| Frecuencia nominal | 50 Hz |
| Espiras primarias | 1 |
| Bornes secundarios | S1 y S2 bajo tapa precintable |
| Contador asociado | Entrada de corriente 1,5(6) A del DTSU666-CT |
| Unidades por instalación trifásica | 3 |
Criterios de Selección y Montaje
Cuándo elegir la relación de 600 A
- Instalaciones cuya corriente de línea supera los 200 A por fase, valor de los transformadores suministrados con el contador trifásico de la marca.
- Acometidas industriales y agrícolas con cuadros generales de gran intensidad.
- Conductores de sección elevada o varios cables en paralelo por fase que exigen una ventana de mayor tamaño.
- Sustituye a la referencia ZST-ACC-TA3PH200 cuando el dimensionado de la instalación lo requiere.
Conexión al equipo de medida
- Secundario de 5 A compatible con la entrada de corriente por transformador de 1,5(6) A del contador DTSU666-CT.
- Los bornes S1 y S2 definen la polaridad de la medida y determinan el signo de la potencia leída.
- La carga nominal de 5 VA fija el consumo máximo admisible del circuito secundario, incluido el cableado.
- Debe respetarse la orientación indicada por el fabricante respecto al contador de intercambio.
Precauciones de seguridad
- El circuito secundario nunca debe quedar en circuito abierto mientras el primario esté bajo carga.
- Trabajar siempre con la línea sin tensión durante el montaje del sensor sobre el conductor.
- Verificar que la tensión de servicio de la línea no supera los 0,66 kV de aislamiento nominal del transformador.
- Fijar el cuerpo con la tornillería suministrada para evitar esfuerzos mecánicos sobre los bornes.
Exactitud de la cadena de medida
- Clase 0,5 en el transformador, superior a la clase 1 del contador asociado, de modo que el sensor no penaliza la exactitud del conjunto.
- Centrar el conductor dentro de la ventana mejora la uniformidad del campo y reduce el error de medida.
- Emplear los tres transformadores de la misma relación en las tres fases para obtener un balance coherente.
- Mantener el cableado del secundario lo más corto posible para no agotar la carga nominal de 5 VA.
Aplicaciones Detalladas y Casos de Uso
Medida del punto de conexión en instalaciones de gran intensidad
- Naves industriales, plantas de proceso y explotaciones agrícolas con acometidas trifásicas de varios cientos de amperios.
- Lectura del intercambio con la red para el control de la potencia entregada por los inversores.
- Instalación de tres unidades, una por fase, con la misma relación de transformación.
Ampliación de instalaciones ya equipadas con contador trifásico
- Sustitución de los transformadores de 200 A cuando la potencia contratada del suministro aumenta.
- Reaprovechamiento del contador DTSU666-CT ya instalado, ajustando únicamente la relación en su configuración.
- Adaptación de la cadena de medida sin modificar el bus de comunicación RS485 existente.
Cuadros generales de distribución y armarios de medida
- Montaje sobre embarrados o cables de gran sección gracias a la ventana de paso del modelo XH-KCT-58.
- Fijación mecánica estable mediante las pletinas y la tornillería suministradas.
- Bornes secundarios accesibles bajo tapa, con posibilidad de precinto para instalaciones supervisadas.
Componentes Compatibles de la Serie Azzurro Accessories
Este transformador de corriente pertenece a la gama de accesorios de ZCS Azzurro. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la instalación según sus necesidades.
Vatímetro
- ZSM-METER-DTSU - contador de energía trifásico DTSU666-CT con entrada por transformador
- ZSM-METER-DDSU - contador de energía monofásico DDSU666
Cable de inversor
- ZST-CABLE-PYL-2M - cable de comunicación de 2 m a baterías Pylontech
- ZST-CABLE-PYL-5M - cable de comunicación de 5 m a baterías Pylontech
Conectores y tapones
- ACC2708 - conector de corriente alterna para inversores monofásicos 3000-6000TLM-V3 e HYD
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en la selección de la relación de transformación, el conexionado del secundario y la verificación de la cadena de medida.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL ZCS AZZURRO
ZCS Azzurro TA 600 A / 5 A
Referencia: ZST-ACC-TA3PH600 | Transformador de corriente de medida
Medida precisa de intensidad en acometidas trifásicas de gran corriente, con clase 0,5 y salida normalizada de 5 A hacia el contador de energía.
CLASE 0,5 CON CARGA DE 5 VA
DISTRIBUIDOR AUTORIZADO
