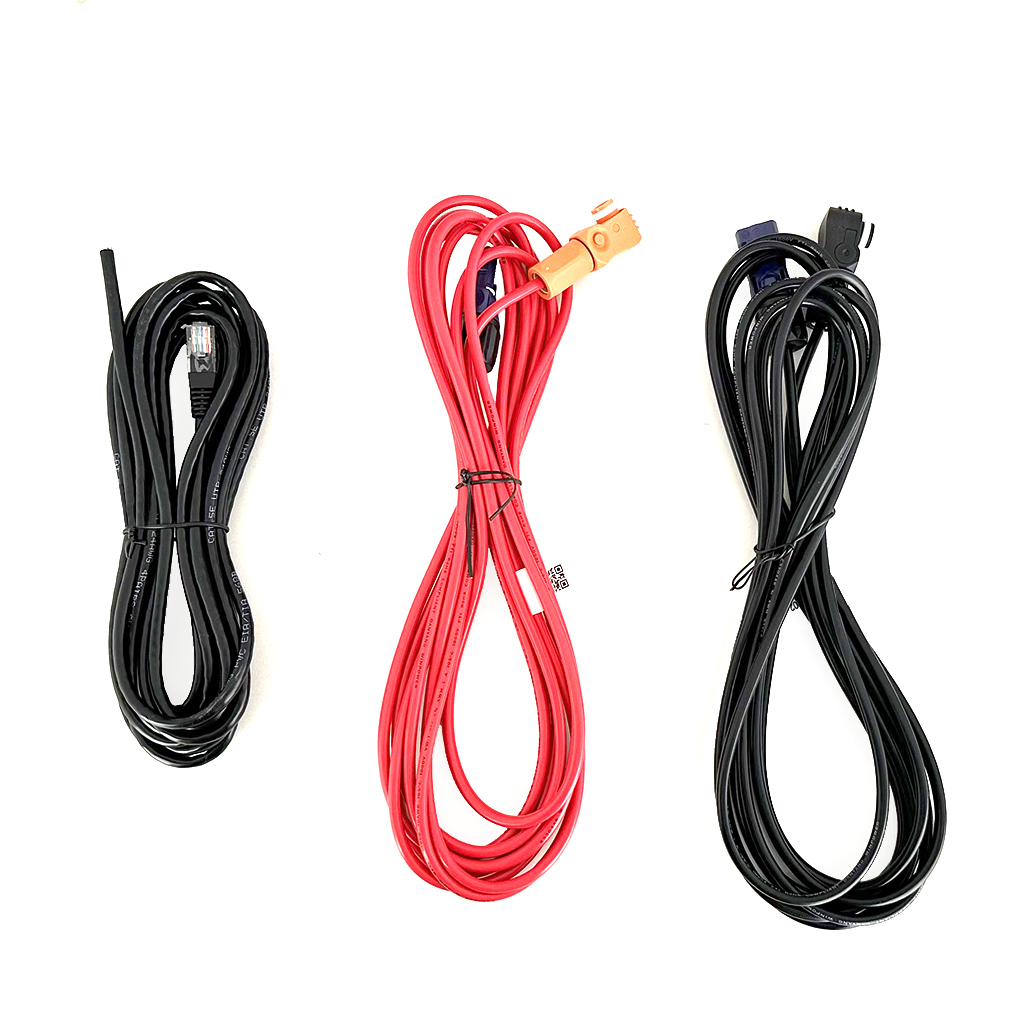

[ZST-CABLE-PYL-5M] Azzurro ZST-CABLE-PYL-5M

Cable de comunicación ZCS Azzurro ZST-CABLE-PYL-5M
Conecta el inversor híbrido con el banco de baterías Pylontech para el intercambio de datos de estado y control
Longitud: 5 m

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

Términos y condiciones de venta

Nombre mostrado: [ZST-CABLE-PYL-5M] Azzurro ZST-CABLE-PYL-5M

Cable de comunicación ZCS Azzurro de 5 metros para baterías Pylontech

Latiguillo con conectores RJ45 de ocho contactos que enlaza el puerto CAN del inversor con el puerto CAN del módulo de batería

El ZST-CABLE-PYL-5M es el cable de comunicación que transporta los datos de estado y control entre un inversor de acumulación ZCS Azzurro y un banco de baterías Pylontech. Con una longitud de 5 metros, resuelve las instalaciones en las que el inversor y el armario de baterías quedan separados por una distancia superior a la que cubre el latiguillo estándar. El extremo marcado como inversor se introduce en el puerto CAN del equipo y el extremo marcado como batería en el puerto CAN del módulo, con un cableado interno específico que respeta la correspondencia de contactos exigida por cada fabricante.

SKU

ZST-CABLE-PYL-5M

Longitud

5 metros

Conectores

RJ45 de 8 contactos

Protocolo

CAN entre inversor y BMS

Especificaciones Técnicas Detalladas

Características del cable Correspondencia de contactos

Función: comunicación de datos de estado y control entre el inversor y el banco de baterías
Longitud: 5 metros
Tipo de conector: clavija RJ45 de ocho contactos en ambos extremos
Identificación de extremos: lado inversor y lado batería, marcados de fábrica
Bus de comunicación principal: CAN
Bus auxiliar contemplado en el cableado: RS485
Puerto de conexión en el inversor: puerto CAN, con paso por el prensacables lateral de la tapa
Puerto de conexión en la batería: puerto CAN del módulo Pylontech
Referencia hermana de menor longitud: ZST-CABLE-PYL-2M, de 2 metros

Lado inversor, puerto CAN: CANH en el contacto 1 y CANL en el contacto 2
Lado inversor, puerto RS485: 485A en el contacto 3 y 485B en el contacto 4
Lado Pylontech, puerto CAN: CANH en el contacto 4 y CANL en el contacto 5
Lado Pylontech, puerto RS485: señal 485A en los contactos 1 y 8, señal 485B en los contactos 2 y 7
Motivo del cableado cruzado: los pines de CAN del inversor y de la batería no coinciden, por lo que un latiguillo de red convencional no establece el enlace
Interruptores DIP de la batería: deben permanecer tal como vienen de fábrica, todos hacia abajo en posición OFF

Tabla Resumen de Datos Técnicos

Parámetro	ZST-CABLE-PYL-5M
Longitud	5 m
Conectores	RJ45 de 8 contactos en ambos extremos
Protocolo de enlace	CAN entre inversor y BMS
CAN lado inversor	CANH pin 1, CANL pin 2
RS485 lado inversor	485A pin 3, 485B pin 4
CAN lado Pylontech	CANH pin 4, CANL pin 5
RS485 lado Pylontech	485A pines 1 y 8, 485B pines 2 y 7
Puerto de destino en el inversor	Puerto CAN
Puerto de destino en la batería	Puerto CAN del módulo
Referencia de 2 metros	ZST-CABLE-PYL-2M

Procedimiento de Conexión y Compatibilidad

Secuencia de montaje

Aflojar los tornillos de la tapa central del inversor y retirar la cubierta estanca según indica el manual del equipo.
Pasar el cable por el prensacables del lado izquierdo de la tapa e introducir el conector en el puerto CAN.
Introducir el conector del extremo de batería en el puerto CAN del módulo Pylontech.
Reponer la cubierta estanca, fijar los tornillos y apretar los prensacables para conservar el grado de protección del inversor.

Compatibilidad documentada

Baterías Pylontech con puerto CAN sobre conector RJ45 de ocho contactos.
Inversores de acumulación ZCS Azzurro que dialogan por CAN con el BMS de la batería, como la serie 3000SP, cuyo manual detalla esta correspondencia de contactos.
El mismo esquema de conexión que el manual describe para las baterías Azzurro y Pylontech en el puerto CAN del inversor.
Antes de la puesta en marcha conviene consultar el manual del inversor y el de la batería para confirmar el puerto y la configuración de protocolo.

Configuración posterior

Dejar los interruptores DIP del módulo de batería en la posición original de fábrica.
Conectar el cable de tierra de la batería al orificio roscado previsto para ello.
Seleccionar en el menú del inversor el tipo de batería correspondiente al fabricante instalado.
Verificar en pantalla que el inversor reconoce el número de módulos conectados una vez energizado el conjunto.

Buenas prácticas de instalación

Separar el recorrido del cable de datos de los cables de potencia de continua para reducir el acoplamiento de ruido.
Evitar radios de curvatura pequeños y tensiones mecánicas sobre las clavijas RJ45.
Comprobar el enclavamiento de la pestaña del conector en ambos extremos antes de cerrar el equipo.
Reservar la longitud sobrante en bucle amplio dentro del armario para facilitar futuras intervenciones.

Aplicaciones Detalladas y Casos de Uso

chevron_right Instalaciones con inversor y baterías en salas separadas

Montajes en los que el armario de baterías se ubica en un cuarto técnico distinto al del inversor.
Recorridos por canaleta o tubo que exigen más longitud que el latiguillo corto habitual.
Reubicación del banco de baterías en una reforma de la instalación sin sustituir el resto del equipamiento.

chevron_right Reposición del cable de comunicación

Sustitución de un cable dañado por aplastamiento, tracción o rotura de la pestaña del conector.
Resolución de incidencias de comunicación entre inversor y BMS atribuibles al cableado.
Disponibilidad de repuesto en el almacén del instalador para intervenciones de mantenimiento.

chevron_right Puesta en marcha de sistemas de almacenamiento

Enlace imprescindible para que el inversor lea el estado de carga, las tensiones y las alarmas del BMS.
Permite que la curva de carga la gestione el propio sistema de gestión de la batería.
Condición previa a la configuración del tipo de batería en el menú del inversor.

Componentes Compatibles de la Serie Azzurro Accessories

Este cable pertenece a la gama de accesorios de ZCS Azzurro. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la instalación según sus necesidades.

Cable de batería

ZST-CABLE-KIT - cables de potencia de batería LV ZSX5000 PRO a inversor
ZST-CABLE-1,5M - cables de interconexión entre módulos LV ZSX5000 PRO

Vatímetro

ZSM-METER-DDSU - contador de energía monofásico DDSU666
ZSM-METER-DTSU - contador de energía trifásico DTSU666-CT

Pinza, CT, toroidal

ZST-ACC-TA3PH200 - transformador de corriente de 200 A trifásico
ZST-ACC-TA3PH600 - transformador de corriente de 600 A / 5 A

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en la conexión del bus CAN entre inversor y baterías, la configuración del tipo de batería y el diagnóstico de fallos de comunicación.
