  2. Azzurro ZZ3-100KTL-HV 100kW [ZZ3-100KTL-HV] Azzurro ZZ3-100KTL-HV 100kW
Azzurro ZZ3-100KTL-HV 100kW

Azzurro ZZ3-100KTL-HV 100kW

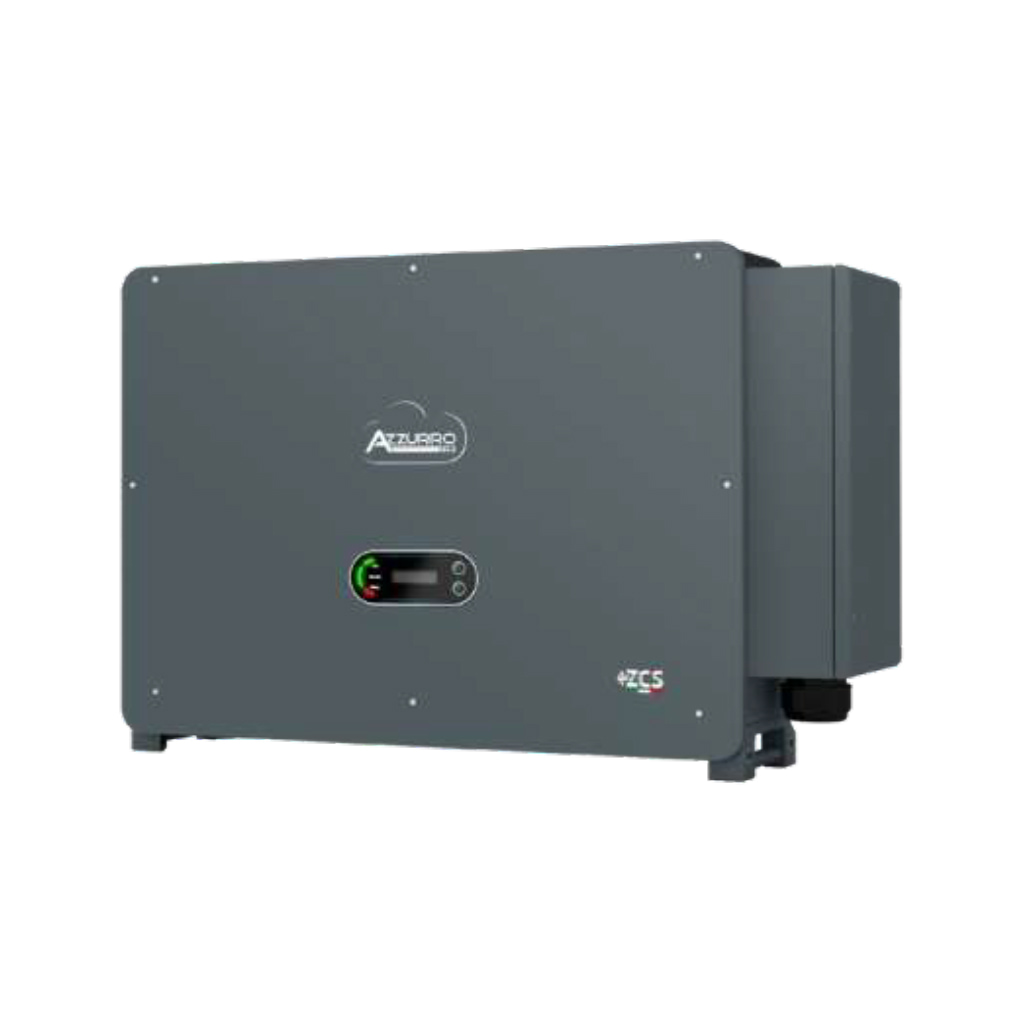

[ZZ3-100KTL-HV] Azzurro ZZ3-100KTL-HV 100kW

https://b2b.technosun.com/web/image/product.template/43869/image_1920?unique=f619ef9

• Dongle / Pocket WiFi NO incluido• Potencia nominal: 100 kW
• 10 canales MPPT
• Interruptor de desconexión de CC integrado
• Grado de protección IP66
• Función de inyección a cero de la red
• 10 años de garantía

  • Marca
  • Tipo de inversor
  • Potencia nominal (W)
  • Salida AC inversor o cargador

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
Contáctenos

Términos y condiciones de venta

Nombre mostrado: [ZZ3-100KTL-HV] Azzurro ZZ3-100KTL-HV 100kW
Código HS: 85044086

Azzurro ZZ3-100KTL-HV — Inversor de Cadena Trifásico de Conexión a Red 100 kW

Serie LV de ZCS Azzurro con 10 canales MPPT independientes y rendimiento máximo del 98,8 %

El ZZ3-100KTL-HV es un inversor fotovoltaico de cadena trifásico, sin transformador, concebido para grandes instalaciones comerciales e industriales conectadas a red. Sus 10 canales MPPT independientes, el amplio intervalo de tensión de 180 VDC a 1000 VDC y la refrigeración por convección forzada de velocidad controlada ofrecen máxima flexibilidad de configuración y un funcionamiento fiable a plena carga.

SKU

ZZ3-100KTL-HV

Potencia nominal CA

100 kW

Canales MPPT

10

Eficiencia máxima

98,8 %

Especificaciones Técnicas Detalladas

  • Potencia CC típica: 120 000 W
  • Máxima potencia CC por cada MPPT: 20 000 W
  • N.º de canales MPPT independientes: 10
  • N.º de cadenas por MPPT: 2
  • Tensión máxima de entrada CC: 1100 VDC
  • Tensión de activación: 200 VDC
  • Tensión nominal de entrada CC: 680 VDC
  • Intervalo MPPT de tensión CC: 180 VDC - 1000 VDC
  • Intervalo de tensión CC a plena carga: 550 VDC - 850 VDC
  • Máxima corriente de entrada por MPPT: 26 A
  • Máxima corriente absoluta por MPPT: 40 A
  • Potencia nominal CA: 100 kW
  • Potencia máxima CA: 110 kVA
  • Máxima corriente CA por fase: 128 A
  • Tipo de conexión: trifásica 3PH/PE
  • Tensión nominal de red: 288 VAC (PH-N) / 500 VAC (PH-PH)
  • Intervalo de tensión de red: 230 VAC - 332 VAC (PH-N); 400 VAC - 575 VAC (PH-PH)
  • Frecuencia nominal de red: 50 Hz / 60 Hz
  • Distorsión armónica total: < 3 %
  • Factor de potencia: 1 (programable +/-0,8)
  • Regulación de potencia activa: 0 - 100 %
  • Eficiencia máxima: 98,8 %
  • Eficiencia ponderada europea: 98,5 %
  • Eficiencia MPPT: > 99,9 %
  • Consumo nocturno: < 1 W
  • Seccionador CC: integrado
  • Protecciones de seguridad: anti isla, RCMU, monitorización de fallo a tierra
  • Protección contra inversión de polaridad CC: sí
  • Protección contra sobrecalentamiento: sí
  • Categoría de sobretensión / Clase de protección: III / Clase I
  • Descargadores integrados CA/CC: Tipo 2 estándar (clase II)
  • Topología: sin transformador
  • Grado de protección ambiental: IP66
  • Temperatura ambiente admitida: -30 °C a +60 °C (limitación de potencia por encima de 45 °C)
  • Humedad relativa admitida: 0 - 100 %
  • Máxima altitud operativa: 4000 m
  • Nivel de ruido: < 60 dB a 1 m
  • Peso: 72 kg
  • Refrigeración: convección forzada por ventiladores de velocidad controlada
  • Dimensiones (Al x An x Pr): 1051 mm x 660 mm x 340 mm
  • Visualización: indicadores LED, Bluetooth y aplicación
  • Comunicación: Wi-Fi / 4G / Ethernet (opcionales), RS485, USB
  • Garantía: 5 o 10 años

Datos de Rendimiento y Curvas de Eficiencia

Eficiencia de Conversión

  • Eficiencia máxima del 98,8 %
  • Eficiencia ponderada europea del 98,5 %
  • Seguimiento del punto de máxima potencia con eficiencia > 99,9 %

Flexibilidad de Configuración

  • 10 canales MPPT independientes con 2 cadenas por canal
  • Amplio intervalo MPPT de 180 VDC a 1000 VDC
  • Hasta 26 A de corriente por MPPT, compatible con módulos de alta corriente

Aplicaciones Detalladas y Casos de Uso

chevron_right Plantas comerciales e industriales conectadas a red
  • Grandes cubiertas industriales, naves logísticas y suelo de mediana escala
  • Configuración multi-cadena gracias a sus 10 canales MPPT independientes
chevron_right Protección y robustez en exterior
  • Grado de protección IP66 y refrigeración por convección forzada de velocidad controlada
  • Dispositivos de protección contra sobretensión de clase II en los lados de CA y CC
chevron_right Monitorización y mantenimiento
  • Actualizaciones y diagnóstico mediante USB, indicadores LED, Bluetooth y aplicación
  • Interfaces opcionales Wi-Fi, 4G y Ethernet junto con comunicación RS485

Certificaciones y Cumplimiento Normativo Completo

Estándares de Seguridad

  • checkIEC 62109-1/2 - seguridad de convertidores de potencia para sistemas fotovoltaicos
  • checkIEC 62116 / IEC 61727 - ensayos de protección anti isla y conexión a red
  • checkIEC 61683 / IEC 60068 - medida de eficiencia y ensayos ambientales

Compatibilidad Electromagnética

  • checkEN 61000-6-2/4 - inmunidad y emisión en entornos industriales
  • checkEN 61000-3-11/12 - armónicos y fluctuaciones de tensión
  • checkCertificados de conexión a red - disponibles en www.zcsazzurro.com

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.

STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL ZCS AZZURRO

Azzurro ZZ3-100KTL-HV

Referencia: ZZ3-100KTL-HV | Inversor de red trifásico

La solución definitiva para grandes instalaciones fotovoltaicas comerciales e industriales que demandan máxima fiabilidad y eficiencia energética.

✓ GARANTÍA OFICIAL ZCS AZZURRO ✓ DISTRIBUIDOR AUTORIZADO


Marca Azzurro
Tipo de inversor de Red
Potencia nominal (W) 100000
Salida AC inversor o cargador 3PH/PE (288Vac)
