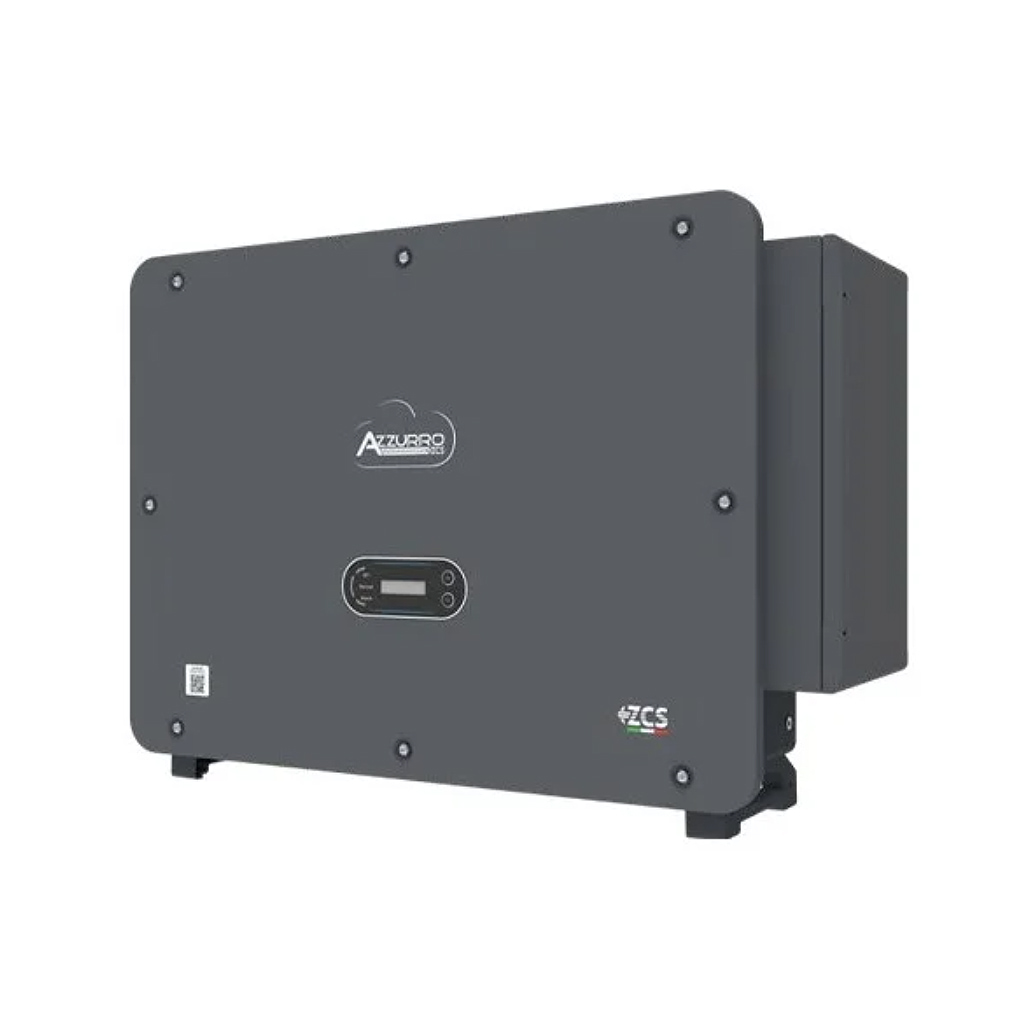

Azzurro ZZ3-100KTL-V4 100kW
[ZZ3-100KTL-V4] Azzurro ZZ3-100KTL-V4 100kW
Inversor de red de 100kW con voltaje de salida AC a 400V.
10 MPPT con 2 entradas cada uno.
📕 Descarga de documentación
Nombre mostrado:
[ZZ3-100KTL-V4] Azzurro ZZ3-100KTL-V4 100kW
Especificaciones Técnicas Detalladas
- Potencia CC típica: 120000 W
- Máxima potencia CC por cada MPPT: 20000 W
- Seguidores MPPT independientes / cadenas por MPPT: 10 / 2
- Tensión máxima de entrada CC: 1100 VDC
- Tensión de activación: 200 VDC
- Tensión nominal de entrada CC: 625 VDC
- Intervalo MPPT de tensión CC: 180 V - 1000 VDC
- Intervalo de tensión CC a plena carga: 500 V - 850 VDC
- Máxima corriente de entrada por cada MPPT: 40 A
- Máxima corriente absoluta por cada MPPT: 50 A
- Potencia nominal CA: 100 kW
- Potencia máxima CA: 110 kVA
- Máxima corriente CA por fase: 160 A
- Tipo de conexión: Trifásica 3PH/N/PE o 3PH/PE
- Tensión nominal de red: 220V/230V/240V (PH-N); 380V/400V/415V (PH-PH)
- Intervalo de tensión de red: 179V~276V (PH-N); 310V~480V (PH-PH)
- Frecuencia nominal de red: 50 Hz / 60 Hz
- Intervalo de frecuencia de red: 45Hz~55Hz / 55Hz~65Hz
- Distorsión armónica total (THD): <3 %
- Factor de potencia: 1 (programable +/-0,8)
- Regulación de potencia activa: 0 - 100 % configurable
- Eficiencia máxima: 98,6 %
- Eficiencia ponderada europea: 98,3 %
- Eficiencia MPPT: <99,9 %
- Consumo nocturno: <1 W
- Protecciones de seguridad: Antiisla, RCMU, monitoreo de fallo a tierra, interrupción de circuito por fallo de arco
- Protección contra inversión de polaridad CC: Sí
- Seccionador CC: Integrado
- Protección contra sobrecalentamiento: Sí
- Categoría de sobretensión / Clase de protección: Categoría III / Clase I
- Descargadores integrados: CA/CC Tipo 2 estándar
- Topología: Sin transformador
- Grado de protección ambiental: IP66
- Refrigeración: Convección forzada de ventiladores a velocidad controlada
- Intervalo de temperatura ambiente: -30 °C a +60 °C (limitación de potencia por encima de 45 °C)
- Intervalo de humedad relativa: 0 % a 100 %
- Máxima altitud operativa: 4000 m
- Nivel de ruido: <60 dB a 1 m
- Peso: 75 kg
- Medidas (Alto x Ancho x Profundo): 695 x 970 x 325 mm
- Interfaz de comunicación (opcional): Wi-Fi / 4G / Ethernet, RS485, USB, Bluetooth
- Monitorización: Pantalla LCD + APP
Datos de Rendimiento y Curvas de Eficiencia
Rendimiento de Conversión
- Eficiencia máxima del 98,6 % y eficiencia ponderada europea del 98,3 %.
- Eficiencia de seguimiento MPPT inferior al 99,9 % para maximizar la captación solar.
- Consumo nocturno inferior a 1 W, minimizando las pérdidas en reposo.
Límites Operacionales
- Intervalo MPPT de tensión amplio de 180 V a 1000 V para distintas configuraciones de cadena.
- Operación entre -30 °C y +60 °C con reducción controlada por encima de 45 °C.
- Función PID Recovery disponible para preservar el rendimiento del generador fotovoltaico.
Flexibilidad de Diseño
- 10 seguidores MPPT independientes con 2 cadenas por MPPT.
- Potencia CC típica admisible de hasta 120 kW para un sobredimensionado óptimo del campo solar.
- Regulación de potencia activa configurable de 0 a 100 % e inyección regulable a red.
Aplicaciones Detalladas y Casos de Uso
Plantas Comerciales e Industriales
- Instalaciones sobre cubierta de naves industriales, almacenes y centros logísticos.
- Autoconsumo en establecimientos comerciales y polígonos con elevada demanda diurna.
- Configuraciones de cadena variadas gracias a los 10 seguidores MPPT independientes.
Plantas Sobre Suelo y Agrovoltaica
- Parques fotovoltaicos sobre suelo con módulos orientados en distintos planos.
- Aplicaciones agrovoltaicas y explotaciones agrícolas con consumo significativo.
- Grado de protección IP66 apto para emplazamientos exteriores exigentes.
Gestión y Monitorización Remota
- Supervisión a través de pantalla LCD integrada y aplicación de monitorización.
- Comunicaciones opcionales Wi-Fi, 4G, Ethernet, RS485, USB y Bluetooth.
- Limitación de inyección a red regulable mediante medidor específico.
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad
- IEC 62109-1/2 - Seguridad de convertidores de potencia para sistemas fotovoltaicos
- Categoría de sobretensión III / Clase de protección I
Compatibilidad Electromagnética
- EN 61000-6-2 / EN 61000-6-4 - Inmunidad y emisión en entornos industriales
- EN 61000-3-11 / EN 61000-3-12 - Limitación de armónicos y fluctuaciones de tensión
- Garantía ZCS de 10 años - Cobertura oficial del fabricante
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL ZCS AZZURRO
Inversor de Red ZCS Azzurro ZZ3-100KTL-V4 de 100 kW
Referencia: ZZ3-100KTL-V4 | Inversor de red trifásico
La solución definitiva para plantas fotovoltaicas comerciales e industriales que demandan máxima fiabilidad y eficiencia energética.
GARANTÍA OFICIAL ZCS AZZURRO
DISTRIBUIDOR AUTORIZADO
| Marca | Azzurro |
| Tipo de inversor | de Red |
| Potencia nominal (W) | 100000 |
| Salida AC inversor o cargador | 3PH/N/PE (400/230Vac - 50Hz) |
