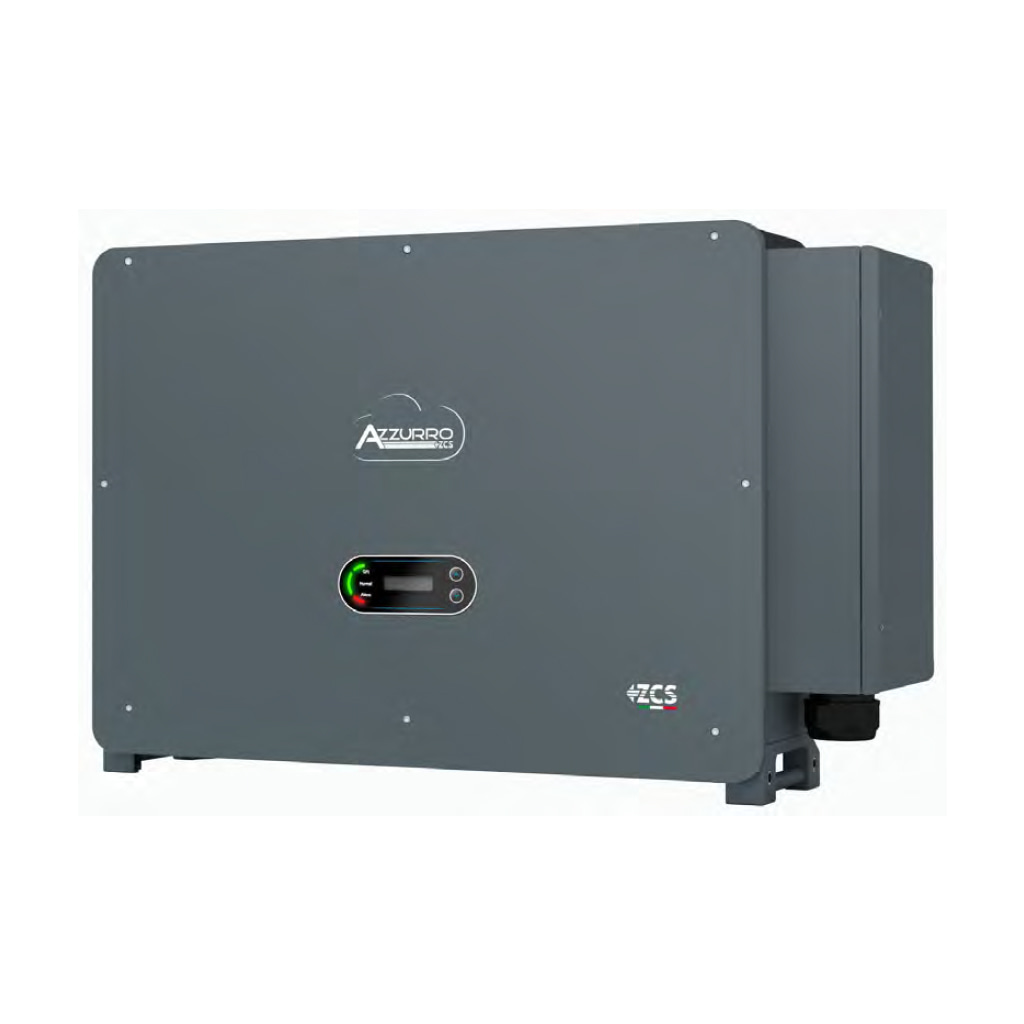

Azzurro ZZ3-125KTL-HV 125kW
[ZZ3-125KTL-HV] Azzurro ZZ3-125KTL-HV 125kW
• Dongle / Pocket WiFi NO incluido• Potencia nominal: 125 kW
• 10 canales MPPT
• Interruptor de desconexión de CC integrado
• Diodos de protección integrados y monitorización de cadenas
• Descargadores de CC de clase II
• Descargadores de CA clase II
• Pantalla alfanumérica de 2 líneas y 16 caracteres
• Grado de protección IP66
• Refrigeración por convección forzada
• Suministro de contrapartes de CC
• Función de alimentación a cero de la red
• 10 años de garantía
📕 Descarga de documentación
Nombre mostrado:
[ZZ3-125KTL-HV] Azzurro ZZ3-125KTL-HV 125kW
Código HS:
85044086
Especificaciones Técnicas Detalladas
- Potencia CC típica: 150000 W
- Máxima potencia CC por cada MPPT: 20000 W
- Seguidores MPPT independientes / cadenas por MPPT: 10 / 2
- Tensión máxima de entrada CC: 1100 VDC
- Tensión de activación: 200 VDC
- Tensión nominal de entrada CC: 680 VDC
- Intervalo MPPT de tensión CC: 180 V - 1000 VDC
- Intervalo de tensión CC a plena carga: 550 V - 850 VDC
- Máxima corriente de entrada por cada MPPT: 26 A
- Máxima corriente absoluta por cada MPPT: 40 A
- Potencia nominal CA: 125 kW
- Potencia máxima CA: 137 kVA
- Máxima corriente CA por fase: 160 A
- Tipo de conexión: Trifásica 3PH/PE
- Tensión nominal de red: 288 V (PH-N); 500 V (PH-PH)
- Intervalo de tensión de red: 230V-332V (PH-N); 400V-575V (PH-PH)
- Frecuencia nominal de red: 50 Hz / 60 Hz
- Intervalo de frecuencia de red: 45Hz~55Hz / 54Hz~66Hz
- Distorsión armónica total (THD): <3 %
- Factor de potencia: 1 (programable +/-0,8)
- Regulación de potencia activa: 0 - 100 % configurable
- Eficiencia máxima: 99 %
- Eficiencia ponderada europea: 98,5 %
- Eficiencia MPPT: >99,9 %
- Consumo nocturno: <1 W
- Protecciones de seguridad: Antiisla, RCMU, monitoreo de fallo a tierra
- Protección contra inversión de polaridad CC: Sí
- Seccionador CC: Integrado
- Protección contra sobrecalentamiento: Sí
- Categoría de sobretensión / Clase de protección: Categoría III / Clase I
- Descargadores integrados: CA/CC Tipo 2 estándar
- Topología: Sin transformador
- Grado de protección ambiental: IP66
- Refrigeración: Convección forzada de ventiladores a velocidad controlada
- Intervalo de temperatura ambiente: -30 °C a +60 °C (limitación de potencia por encima de 45 °C)
- Intervalo de humedad relativa: 0 % a 100 %
- Máxima altitud operativa: 4000 m
- Nivel de ruido: <60 dB a 1 m
- Peso: 84 kg
- Medidas (Alto x Ancho x Profundo): 1051 x 660 x 340 mm
- Interfaz de comunicación (opcional): Wi-Fi / 4G / Ethernet, RS485, USB
- Monitorización: Indicadores LED, Bluetooth y aplicación
Datos de Rendimiento y Curvas de Eficiencia
Rendimiento de Conversión
- Eficiencia máxima del 99 % y eficiencia ponderada europea del 98,5 %.
- Eficiencia de seguimiento MPPT superior al 99,9 % para maximizar la captación solar.
- Consumo nocturno inferior a 1 W, minimizando las pérdidas en reposo.
Límites Operacionales
- Amplio intervalo MPPT de 180 V a 1000 V para distintas configuraciones de cadena.
- Operación entre -30 °C y +60 °C con reducción controlada por encima de 45 °C.
- Refrigeración por convección forzada a velocidad controlada para una disipación eficiente.
Flexibilidad de Diseño
- 10 seguidores MPPT independientes con 2 cadenas por MPPT.
- Potencia CC típica admisible de hasta 150 kW para un sobredimensionado óptimo del campo solar.
- Función de cero inyección a red configurable de 0 a 100 % mediante medidor específico.
Aplicaciones Detalladas y Casos de Uso
Grandes Plantas Comerciales e Industriales
- Instalaciones sobre cubierta de naves industriales y centros logísticos de gran superficie.
- Autoconsumo en polígonos industriales con elevada demanda diurna.
- Configuraciones de cadena variadas gracias a los 10 seguidores MPPT independientes.
Plantas Sobre Suelo y Agrovoltaica
- Parques fotovoltaicos sobre suelo con módulos orientados en distintos planos.
- Aplicaciones agrovoltaicas y explotaciones agrícolas con consumo significativo.
- Grado de protección IP66 apto para emplazamientos exteriores exigentes.
Gestión y Monitorización Remota
- Indicadores LED y supervisión por Bluetooth y aplicación de monitorización.
- Actualizaciones de firmware y diagnóstico mediante puerto USB.
- Comunicaciones opcionales Wi-Fi, 4G, Ethernet y RS485.
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad
- IEC 62109-1/2 - Seguridad de convertidores de potencia fotovoltaicos
- IEC 62116 / IEC 61727 / IEC 61683 - Antiisla, conexión a red y eficiencia
- IEC 60068 (1, 2, 14, 30) - Ensayos ambientales
Compatibilidad Electromagnética y Garantía
- EN 61000-6-2 / EN 61000-6-4 - Inmunidad y emisión en entornos industriales
- EN 61000-3-11 / EN 61000-3-12 - Limitación de armónicos y fluctuaciones de tensión
- Garantía ZCS de 5 o 10 años - Cobertura oficial del fabricante
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL ZCS AZZURRO
Inversor de Red ZCS Azzurro ZZ3-125KTL-HV de 125 kW
Referencia: ZZ3-125KTL-HV | Inversor de red trifásico
La solución definitiva para grandes plantas fotovoltaicas que demandan máxima fiabilidad y eficiencia energética.
GARANTÍA OFICIAL ZCS AZZURRO
DISTRIBUIDOR AUTORIZADO
| Marca | Azzurro |
| Tipo de inversor | de Red |
| Potencia nominal (W) | 125000 |
| Salida AC inversor o cargador | 3PH/PE (288Vac) |
