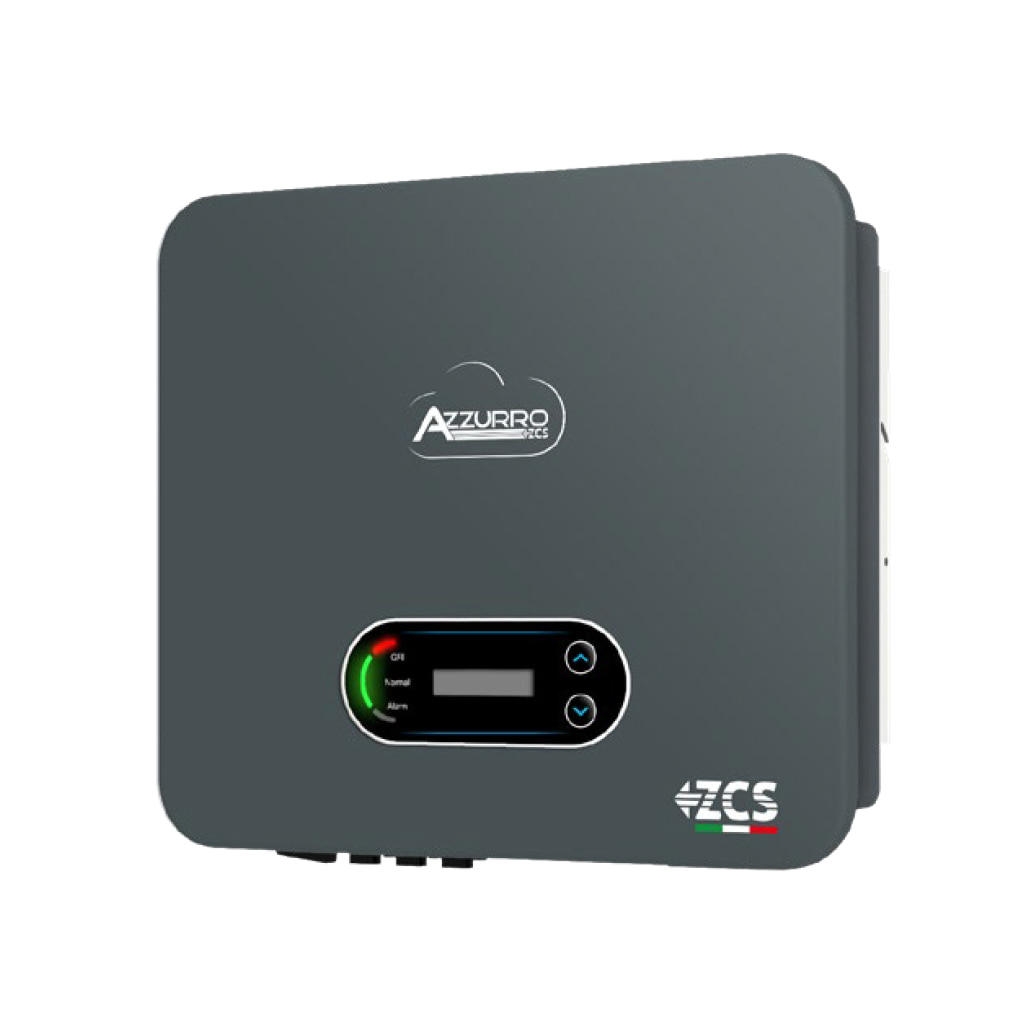

Azzurro 3PH 12KTL-V3 | Inversor trifásico | 12kW | 26A/13A | 2/(2/1) MPPT 140V-1000V
[ZZ3-12KTL-V3-S] Azzurro 3PH 12KTL-V3 | Inversor trifásico | 12kW | 26A/13A | 2/(2/1) MPPT 140V-1000V
• Dongle / Pocket WiFi NO incluido• Potencia de salida nominal: 12kW
• Doble canal MPPT
• Interfaz de comunicación: RS485, USB
• Interruptor de desconexión de CC integrado
• Descargadores de CC y de CA de clase II
• Pantalla alfanumérica de 2 líneas y 16 caracteres
• Grado de protección IP65
• Refrigeración por convección natural• Contrapartes suministradas (tanto CA como CC)
• Función de alimentación a cero de la red
• 10 años de garantía
📕 Descarga de documentación
Nombre mostrado:
[ZZ3-12KTL-V3-S] Azzurro 3PH 12KTL-V3 | Inversor trifásico | 12kW | 26A/13A | 2/(2/1) MPPT 140V-1000V
Código HS:
85044086
Especificaciones Técnicas Detalladas
- Potencia CC típica: 14400 W
- Máxima potencia CC por MPPT: 6850 W (620 V - 850 V)
- Seguidores MPPT independientes / cadenas por MPPT: 2 / (2/1)
- Tensión máxima de entrada CC: 1100 VDC
- Tensión de activación: 160 VDC
- Tensión nominal de entrada CC: 650 VDC
- Intervalo MPPT de tensión CC: 140 V - 1000 VDC
- Intervalo de tensión CC a plena carga: 420 V - 850 VDC
- Máxima corriente de entrada por MPPT: 26 A / 13 A
- Máxima corriente absoluta por MPPT: 36 A / 18 A
- Potencia nominal CA: 12000 W
- Potencia máxima CA: 13200 VA
- Máxima corriente CA de fase: 17,4 A
- Tipo de conexión: Trifásica 3PH/N/PE o 3PH/PE
- Tensión nominal de red: 220V/230V/240V (PH-N); 380V/400V/415V (PH-PH)
- Intervalo de tensión de red: 184V~276V (PH-N); 310V~480V (PH-PH)
- Frecuencia nominal de red: 50 Hz / 60 Hz
- Intervalo de frecuencia de red: 45Hz~55Hz / 54Hz~66Hz
- Distorsión armónica total (THD): <3 %
- Factor de potencia: 1 (programable +/-0,8)
- Regulación de potencia activa: 0 - 100 % configurable
- Eficiencia máxima: 98,5 %
- Eficiencia ponderada europea: 98 %
- Eficiencia MPPT: >99,9 %
- Consumo nocturno: <1 W
- Protección de interfaz interna: No
- Protecciones de seguridad: Antiisla, RCMU, monitoreo de fallo a tierra
- Protección contra inversión de polaridad CC: Sí
- Seccionador CC: Integrado
- Protección contra sobrecalentamiento: Sí
- Categoría de sobretensión / Clase de protección: Categoría III / Clase I
- Descargadores integrados: CA/CC MOV Tipo 2 estándar
- Topología: Sin transformador
- Grado de protección ambiental: IP65
- Refrigeración: Convección natural
- Intervalo de temperatura ambiente: -30 °C a +60 °C (limitación de potencia por encima de 45 °C)
- Intervalo de humedad relativa: 0 % a 95 % sin condensación
- Máxima altitud operativa: 4000 m
- Nivel de ruido: <40 dB a 1 m
- Peso: 18 kg
- Medidas (Alto x Ancho x Profundo): 425 x 513 x 169 mm
- Interfaz de comunicación: Wi-Fi / 4G / Ethernet (opcionales), RS485, USB
- Monitorización: Pantalla LCD
Datos de Rendimiento y Curvas de Eficiencia
Rendimiento de Conversión
- Eficiencia máxima del 98,5 % y eficiencia ponderada europea del 98 %.
- Eficiencia de seguimiento MPPT superior al 99,9 % para maximizar la captación solar.
- Consumo nocturno inferior a 1 W, minimizando las pérdidas en reposo.
Límites Operacionales
- Amplio intervalo MPPT de 140 V a 1000 V, adecuado también para cadenas de reducido tamaño.
- Operación entre -30 °C y +60 °C con reducción controlada por encima de 45 °C.
- Refrigeración por convección natural sin partes móviles, para un funcionamiento silencioso.
Gestión de Energía
- Doble sección de entrada con seguidores MPPT independientes.
- Función de cero inyección a red mediante medidor específico.
- Capacidad de gestión de la potencia reactiva y regulación de 0 a 100 %.
Aplicaciones Detalladas y Casos de Uso
Autoconsumo Residencial e Industrial
- Viviendas unifamiliares de alto consumo con conexión trifásica.
- Pequeños comercios, talleres y oficinas con demanda diurna significativa.
- Optimización del autoconsumo gracias a la función de cero inyección a red.
Instalaciones Agrícolas y Rurales
- Explotaciones agrícolas y de bombeo con consumo eléctrico relevante.
- Cubiertas con orientaciones diversas gracias al doble MPPT independiente.
- Grado de protección IP65 apto para emplazamientos exteriores.
Supervisión y Mantenimiento
- Pantalla LCD integrada para lectura local de parámetros.
- Actualizaciones de firmware y diagnóstico mediante puerto USB.
- Comunicaciones opcionales Wi-Fi, 4G, Ethernet y RS485.
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad
- IEC 62109-1/2 - Seguridad de convertidores de potencia fotovoltaicos
- IEC 62116 / IEC 61727 / IEC 61683 - Antiisla, conexión a red y eficiencia
- IEC 60068-1/2/14/30 - Ensayos ambientales
Compatibilidad Electromagnética y Garantía
- EN 61000-6-1/2/3/4 - Inmunidad y emisión electromagnética
- Categoría de sobretensión III / Clase de protección I
- Garantía ZCS de 5 o 10 años - Cobertura oficial del fabricante
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Inversor de Red ZCS Azzurro 3PH 12KTL-V3 de 12 kW
Referencia: ZZ3-12KTL-V3-S | Inversor de red trifásico
La solución definitiva para el autoconsumo trifásico que demanda máxima fiabilidad y eficiencia energética.
