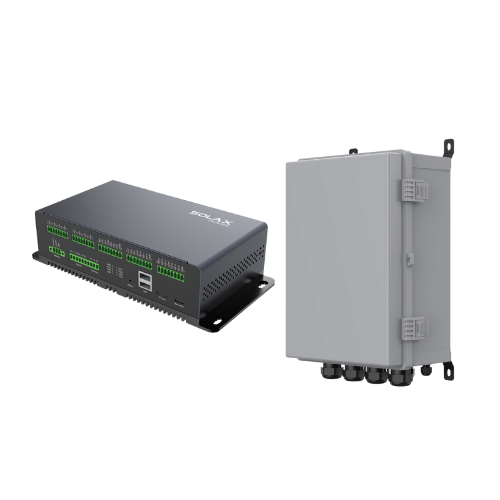

Solax EMS1000 Pro
[104007011100] Solax EMS1000 Pro
EMS1000 PRO es un dispositivo para la gestión de plantas fotovoltaicas industriales.
Soporta la adquisición de datos de inversores, cajas combinadoras, medidores y otros equipos, así como la conversión de protocolos.
Se pueden conectar hasta 120 inversores SolaX.
Un EMS master puede gestionar hasta 10 EMS slave.
📕 Descarga de documentación
Display Name:
[104007011100] Solax EMS1000 Pro
HS Code:
85176200
Especificaciones Técnicas Detalladas
- Puertos RS485: 8 (conexión a inversores, medidores y sensores)
- Puertos Ethernet (NET): 4 (encadenado entre EMS y router de red)
- Terminales de salida digital (DO): 8
- Terminales de entrada digital (DI): 18
- Terminales CAN: 3 (2 CAN-FD y 1 CAN-bus)
- Puertos USB: 2 (actualización del dispositivo)
- Ranura para tarjeta TF: 1 (programación de firmware)
- Ranura Nano-SIM: 1 (comunicación 4G)
- Alimentación: 12 a 24 VDC
- Adaptador de alimentación requerido: 24 VDC, 2 A
- Distancia máxima de comunicación RS485: 200 m
- Cable de red: CAT 5E con terminal RJ45 estándar
- Antena para 4G: Conector SMA-F con antena de 2,5 m
- Función DRM: Mediante terminales ADC y DI
- Indicadores: Alimentación, estado de funcionamiento, error y estado SSD
- Rango de temperatura de operación: -40 a +60 °C
- Humedad relativa: 5 a 95 % RH
- Grado de protección: IP20 (uso interior o con caja estanca en exterior)
- Montaje: En carril DIN o sobre pared
- Terminal de tierra: Para puesta a tierra del dispositivo
- Botón de reinicio: Para reseteo del dispositivo
Datos de Rendimiento y Capacidades de Gestión
Capacidad de Gestión
- Conexión de hasta 120 inversores SolaX a un único EMS1000 Pro.
- Operación en cascada con un maestro que gestiona hasta 10 EMS esclavos.
- Adquisición de datos de inversores, cajas combinadoras y medidores.
Conversión y Conectividad
- Conversión de protocolos entre los distintos equipos de la planta.
- Comunicación local por RS485, CAN y Ethernet, y remota por 4G.
- Integración con la plataforma SolaXCloud para la supervisión remota.
Robustez Operacional
- Amplio rango de temperatura de operación de -40 a +60 °C.
- Montaje flexible en carril DIN o sobre pared.
- Numerosas entradas y salidas digitales para señalización y control.
Aplicaciones Detalladas y Casos de Uso
Gestión de Plantas Fotovoltaicas Industriales
- Plantas industriales y comerciales con numerosos inversores SolaX a coordinar.
- Adquisición centralizada de datos de inversores, medidores y cajas combinadoras.
- Gestión en cascada para instalaciones de gran tamaño mediante EMS maestro y esclavos.
Control e Integración de Equipos
- Conversión de protocolos entre equipos de distintos fabricantes y tecnologías.
- Control mediante entradas y salidas digitales para señalización y automatización.
- Función DRM para la respuesta a la demanda de la red.
Monitorización Remota
- Supervisión remota de la planta a través de la plataforma SolaXCloud.
- Conectividad 4G mediante tarjeta Nano-SIM y antena externa.
- Actualización de firmware mediante tarjeta TF o puerto USB.
Certificaciones y Cumplimiento Normativo Completo
Conformidad
- Marcado CE - Conformidad con la normativa europea.
- Marcado RCM - Conformidad con la normativa de Australia y Nueva Zelanda.
Instalación Segura
- Instalación por personal cualificado - Según las normativas estatales y locales aplicables.
- Medidas antiestáticas - Recomendadas para la protección de los componentes electrónicos.
Componentes Compatibles de la Serie Solax Accessories
Este producto pertenece a la gama de accesorios de SolaX. A continuación se enumeran algunos componentes complementarios disponibles bajo referencia separada para configurar la solución de monitorización y medida según las necesidades de la instalación.
Vatímetros y Medidores
- DTSU666-D — Chint DTSU666-D 80A trifásico, medida directa
- ACC2678 — SolaX M3-40 Vatímetro
Pinzas y Sensores de Corriente
- ACC1212 — Pinza toroidal CT-ESCT-T24 200A/5A
- ACC2783 — SolaX SCT-36 Split Core 400A
Comunicación
- ACC2271 — SolaX Pocket WiFi + LAN
- ACC2274 — Pocket WiFi + 4GM
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
SolaX EMS1000 Pro
Referencia: 104007011100 | Gestor de Energía
La solución definitiva para la gestión y monitorización de plantas fotovoltaicas industriales en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
| _Marca | Solax |
