SolaX Adapter Box G3

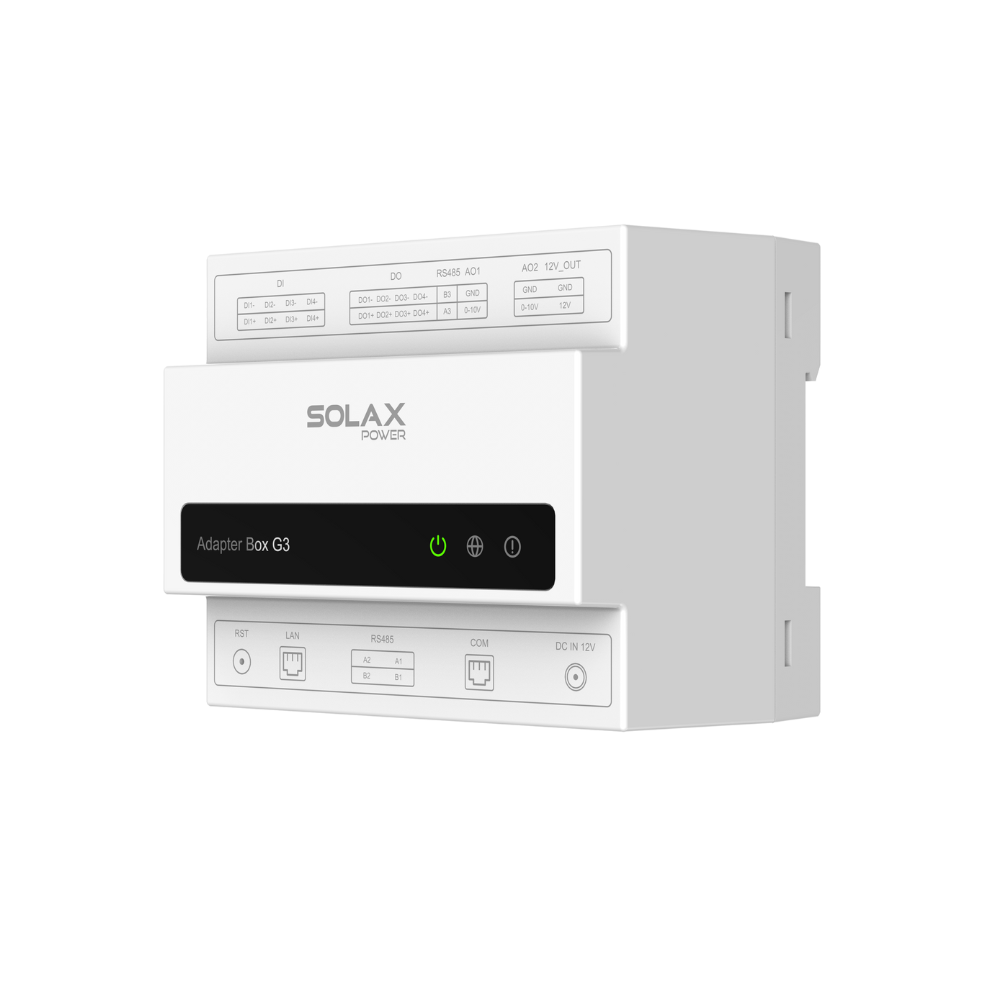

[104011000100] SolaX Adapter Box G3
Designed for energy efficiency, it enables intelligent load balancing between electric vehicle chargers, heat pumps and other devices.
It supports direct and indirect control signals, multiple operating modes and the distribution of photovoltaic power to reduce reliance on the electricity grid.
Compatible with Solax Power systems.
📕 Descarga de documentación
Display Name:
[104011000100] SolaX Adapter Box G3
Especificaciones Técnicas Detalladas
| Parámetro eléctrico | Valor |
|---|---|
| Alimentación | 12 Vcc, 0,25 A |
| Consumo | 3 W |
| Salida de corriente continua | 12 V, 0,03 A |
| Interfaz | Valor |
|---|---|
| Comunicación serie | 3 x RS485 |
| Conexión de red | WiFi de 2,4 GHz o Ethernet 10M |
| Entradas digitales | 4 x DI a 12 V |
| Salidas digitales | 4 x DO |
| Salidas analógicas | 2 x AO de 0 a 10 V |
| Interfaz de usuario | LED, aplicación móvil y botón de reinicio |
| Parámetro general | Valor |
|---|---|
| Dimensiones (alto x ancho x profundidad) | 83 x 100 x 65 mm |
| Peso | 0,2 kg |
| Rango de temperatura de funcionamiento | -20 a +50 °C |
| Rango de temperatura de almacenamiento | -30 a +60 °C |
| Humedad | 0 a 95 %, sin condensación en el exterior |
| Altitud | inferior a 2.000 m |
| Grado de protección | IP20 |
| Método de instalación | Carril DIN |
| Código EAN | 8435438808768 |
| Comunicación inalámbrica | Valor |
|---|---|
| Versión de Bluetooth | V4.2 |
| Rango de frecuencia Bluetooth | 2.402 a 2.480 MHz |
| Potencia máxima de transmisión Bluetooth | 9,55 dBm |
| Rango de frecuencia Wi-Fi | 2.412 a 2.472 MHz en 802.11b/g/n (HT20); 2.422 a 2.462 MHz en 802.11n (HT40) |
| Potencia máxima de transmisión Wi-Fi | 19,23 dBm |
| Puerto | Función y límites de cableado |
|---|---|
| DI1 y DI2 | Detección de contacto seco para recibir órdenes de red desde controladores inteligentes de terceros |
| DI3 y DI4 | Canales reservados para uso posterior |
| Longitud de cable DI | hasta 100 m |
| DO1 a DO4 | Cuatro canales de contacto seco de salida para enviar órdenes SG Ready o de contacto seco a la bomba de calor |
| Tensión externa admitida en DO | de 5 a 24 V; tensiones superiores a 24 V pueden dañar la placa |
| Longitud de cable DO | hasta 20 m |
| RS485 A3 y B3 | Conexión de bomba de calor compatible |
| AO1 | Señal analógica de 0 a 10 V para el control de bomba de calor y otras cargas que admiten control analógico |
| Longitud de cable AO1 | hasta 20 m |
| LAN | Conexión a router para acceso a red y comunicación con otros equipos de la red local, como el cargador de vehículo eléctrico SolaX |
| Longitud de cable LAN | hasta 100 m |
| Sección de cable de señal | de 0,25 a 0,3 mm² con punteras |
Datos de Rendimiento y Límites Operativos
Capacidad de control
- Cuatro canales de contacto seco de salida para órdenes SG Ready o de contacto seco
- Dos salidas analógicas de 0 a 10 V para cargas con control proporcional
- Tres puertos RS485, uno de ellos reservado a la conexión de bomba de calor compatible
- Cuatro entradas digitales de contacto seco, dos de ellas para órdenes procedentes de controladores externos
Conectividad
- Conexión de red por WiFi de 2,4 GHz o Ethernet 10M
- Comunicación en red local con otros equipos SolaX, como el cargador de vehículo eléctrico
- Bluetooth V4.2 para puesta en marcha y configuración local
- Interfaz de usuario mediante LED, aplicación móvil y botón de reinicio
Límites operacionales
- Funcionamiento entre -20 y +50 °C y almacenamiento entre -30 y +60 °C
- Humedad del 0 al 95 %, sin condensación en el exterior del equipo
- Altitud de trabajo inferior a 2.000 m
- Grado de protección IP20, para instalación en cuadro interior
Aplicaciones Detalladas y Casos de Uso
Gestión de bombas de calor
- Envío de órdenes SG Ready por contacto seco desde cualquiera de las cuatro salidas digitales
- Control proporcional mediante la salida analógica de 0 a 10 V
- Conexión por RS485 a bombas de calor compatibles a través de los bornes A3 y B3
Recarga de vehículo eléctrico
- Comunicación en red local con el cargador SolaX a través del puerto LAN
- Reparto de la energía fotovoltaica disponible entre la recarga y el resto de consumos
- Reducción de la dependencia de la red eléctrica en las horas de generación
Integración con controladores de terceros
- Recepción de órdenes de red por contacto seco en las entradas DI1 y DI2
- Instalaciones sujetas a limitación de potencia gestionada desde un sistema externo
- Cableado de señal de hasta 100 m en las entradas digitales
Instalación en cuadro eléctrico
- Montaje en carril DIN dentro de cuadro interior protegido
- Alimentación auxiliar a 12 Vcc con consumo de 3 W
- Cableado de señal de 0,25 a 0,3 mm² con punteras
Certificaciones y Cumplimiento Normativo
Marcado y directivas
- CE LVD - directiva de baja tensión
- CE EMC - directiva de compatibilidad electromagnética
- RED - directiva 2014/53/UE de equipos radioeléctricos
- RoHS - restricción de sustancias peligrosas
Fabricante
- SolaX Power Network Technology (Zhejiang) Co., Ltd. - fabricante declarado en la declaración de conformidad
- Adapter Box G3 - tipo de producto declarado por el fabricante
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, configuración, puesta en marcha y resolución de incidencias técnicas.
STOCK PERMANENTEENVÍO 24-48HGARANTÍA OFICIAL SOLAX POWER
SolaX Adapter Box G3
Referencia: 104011000100 | Módulo de control de cargas
La solución definitiva para gobernar bombas de calor, cargadores de vehículo eléctrico y otras cargas desde un sistema fotovoltaico SolaX en instalaciones que demandan máxima eficiencia energética.
