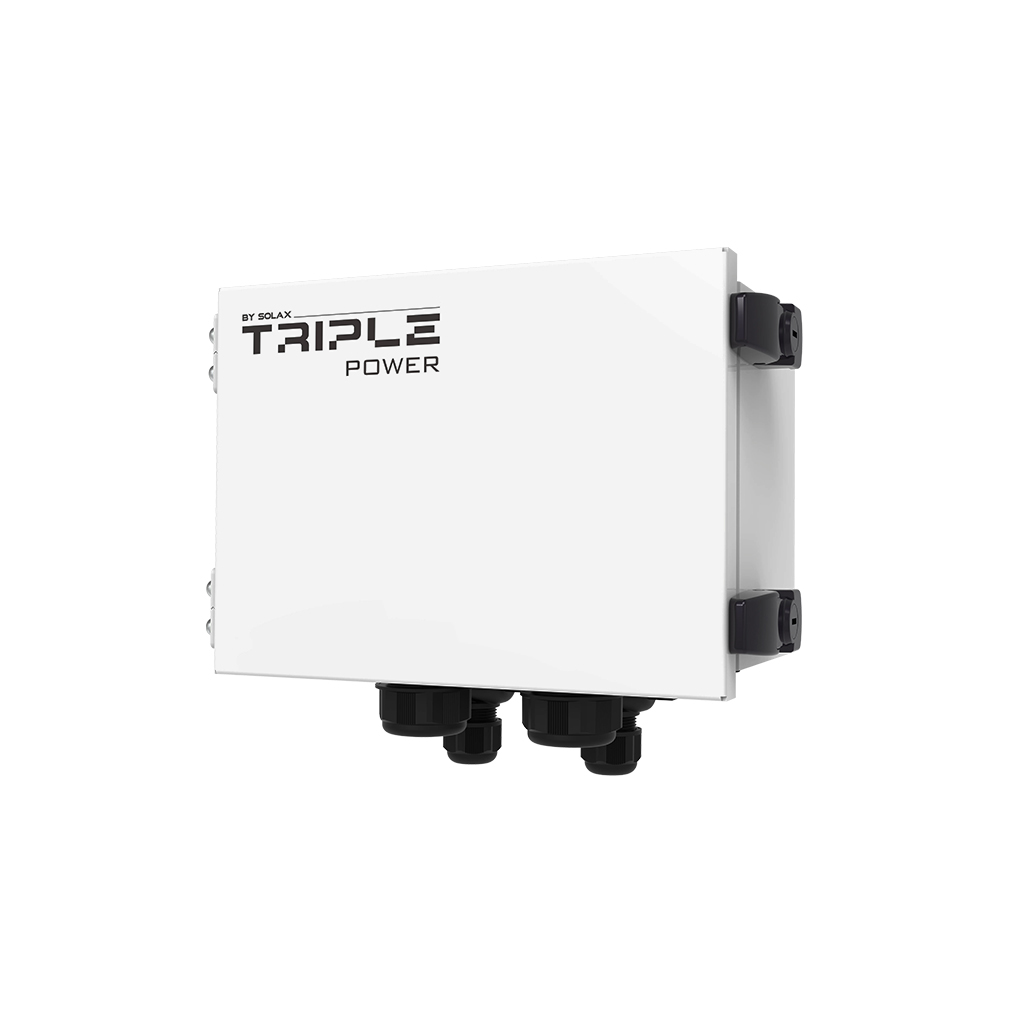

Solax TCBox-70
[106025000000] Solax TCBox-70
Accessory SolaX Power TCBox-70 (HS51)
Specifications: 15 kg
Reference: 106025000000
📕 Descarga de documentación
Display Name:
[106025000000] Solax TCBox-70
Especificaciones Técnicas Detalladas
- Modelo: TCBox-70
- Sistema asociado: SolaX TSYS-HS51 (alta tensión)
- Función: Conexión de hasta 3 torres de baterías
- Corriente de funcionamiento nominal: 60 A
- Corriente de funcionamiento máxima: 70 A
- Peso: 15 kg
- Grado de protección del sistema: IP66
- Tipo de instalación: Apilable de nivel, soporte de piso
- Tecnología de celdas: LiFePO4 (LFP)
- Capacidad por módulo de batería: 5,1 kWh
- Rango de capacidad del sistema: 10,2 a 66,3 kWh
- Tensión nominal del sistema: 102,4 a 665,6 V según configuración
- Profundidad de descarga: 90 %
- Vida útil de ciclos (90 % DOD): > 6000 ciclos
Datos de Rendimiento y Adaptabilidad
Expansión de Capacidad
- Permite conectar hasta tres torres de baterías del sistema TSYS-HS51.
- Facilita la ampliación de la capacidad de almacenamiento de la instalación.
- Corriente de operación de hasta 70 A para el conjunto de baterías.
Robustez Constructiva
- Grado de protección del sistema IP66 para instalación interior o exterior.
- Diseño compacto y apilable para una instalación sencilla.
- Integración con la tecnología de calefacción de batería del sistema.
Operación del Sistema
- Componente diseñado para el sistema de alta tensión TSYS-HS51.
- Compatible con celdas LiFePO4 de larga vida útil del sistema.
- Apto para operación en rango térmico extendido del conjunto.
Aplicaciones Detalladas y Casos de Uso
Ampliación de Sistemas de Almacenamiento
- Instalaciones residenciales que requieren ampliar la capacidad mediante varias torres de baterías.
- Configuraciones de alta capacidad del sistema de alta tensión TSYS-HS51.
- Conexión ordenada de hasta tres torres dentro del mismo conjunto de almacenamiento.
Integración en Autoconsumo con Respaldo
- Sistemas de autoconsumo con almacenamiento que demandan mayor reserva energética.
- Instalaciones con inversores híbridos SolaX compatibles con la serie de alta tensión.
- Conjuntos de batería apilables para optimizar el espacio de instalación.
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad del Sistema
- IEC62619 / IEC60730 / IEC62040 - Seguridad de sistemas de almacenamiento de energía.
- EN62477 / UKCA / VDE 2510 - Cumplimiento normativo del sistema.
Transporte
- UN38.3 - Requisitos de prueba de transporte de baterías de litio.
Componentes Compatibles de la Serie T-BAT-SYS-HV
Este producto pertenece a la serie de almacenamiento de alta tensión T-BAT-SYS-HV de SolaX. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Módulos de Batería de Litio
- 102024000310 — SolaX TSYS-HS51O 5,1 kWh
- LIT0149 — SolaX T-BAT-SYS-HV-S3.6 3,6 kWh
Gestión y Conexión
- 102026000510 — SolaX TBMS-HS51-8O (BMS)
- 106046000400 — SolaX Series box (TB-HS51)
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
SolaX TCBox-70
Referencia: 106025000000 | Caja de Control para Batería de Alta Tensión
La solución definitiva para la ampliación de capacidad del sistema de batería de alta tensión TSYS-HS51 en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
| _Marca | Solax |
