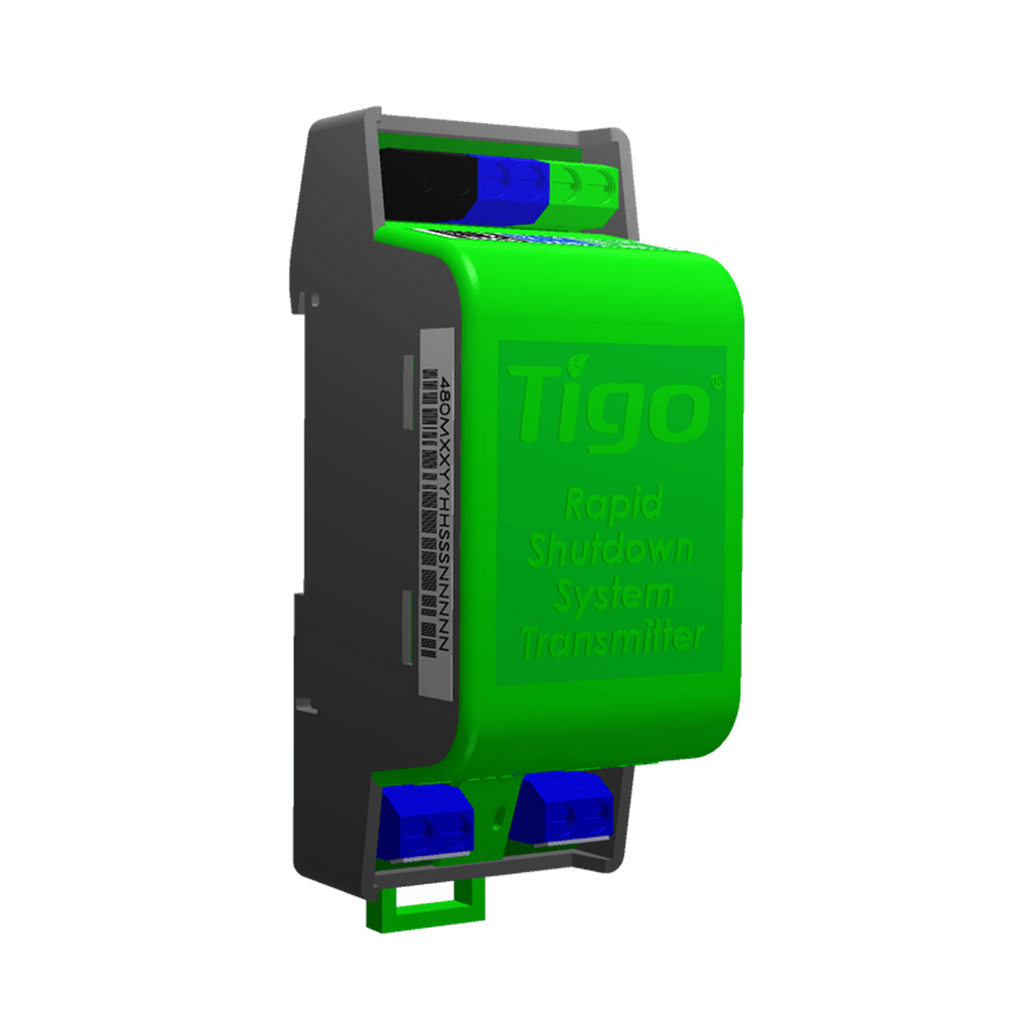

Tigo RSS Transmitter Kit
[ACC0415] Tigo RSS Transmitter Kit
Transmisor RSS (Sistema de Apagado Rápido) de Tigo para completar la arquitectura del sistema de apagado rápido con TS4-A-F y TS4-A-2F
Display Name:
[ACC0415] Tigo RSS Transmitter Kit
Especificaciones Técnicas Detalladas
- Función principal: Activador de la señal de apagado rápido del sistema RSS
- Tecnología de comunicación: PLC (comunicación por línea de potencia)
- Tecnología de señal: Pure Signal, enlazable entre transmisores para minimizar interferencias
- Lógica de seguridad: Al cortarse la alimentación se activa el apagado de los módulos TS4-F
- Alimentación: Fuente de corriente alterna integrada en el kit
- Configuraciones disponibles: Núcleo simple o núcleo doble según la corriente de la instalación
- Corriente (núcleo simple): Hasta 150 A
- Corriente (núcleo doble): Hasta 200 A
- Cadenas soportadas (núcleo simple): Hasta 10 cadenas
- Paneles por cadena: Hasta 30 módulos
- Montaje: Carril DIN, con envolvente incluida en el kit
- Módulos compatibles: Tigo TS4-A-F, TS4-A-2F y TS4-X-F
- Contenido del kit: Transmisor RSS, envolvente, fuente de alimentación y núcleo(s) RSS
- Aplicación: Instalaciones nuevas y ampliación de plantas con módulos de seguridad Tigo
Datos de Rendimiento y Comportamiento del Sistema
Operación Normal
- Envío continuo de la señal PLC que mantiene los módulos TS4-F en producción
- Reanudación automática de la producción al restablecerse la alimentación
Condición de Apagado
- Activación del apagado rápido al interrumpirse la señal del transmisor
- Reducción de la tensión de los módulos a un valor seguro a nivel de panel
Aplicaciones Detalladas y Casos de Uso
Sistemas de Apagado Rápido
- Instalaciones con módulos Tigo TS4-A-F o TS4-A-2F que requieren un activador de apagado rápido
- Inversores sin transmisor RSS integrado que necesitan una fuente de señal externa
- Cubiertas residenciales y comerciales con exigencia de seguridad en emergencias
Grandes Instalaciones
- Plantas con múltiples cadenas que aprovechan la tecnología Pure Signal para enlazar transmisores
- Configuraciones de núcleo doble para instalaciones con mayor corriente
- Proyectos comerciales que precisan una arquitectura de apagado rápido escalable
Certificaciones y Cumplimiento Normativo Completo
Apagado Rápido
- NEC 690.12 - Conforme a las ediciones 2014, 2017 y 2020 mediante PLC
- UL PVRSS - Solución de apagado rápido fotovoltaico certificada multimarca
Compatibilidad
- Tigo TS4-F - Compatible con los módulos de seguridad TS4-A-F, TS4-A-2F y TS4-X-F
- CE - Marcado de conformidad europea
Componentes Compatibles de la Serie Tigo Accessories
Este producto pertenece a la familia de accesorios Tigo. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Comunicación
- ACC0408 — Tigo Access Point TAP Gateway
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Tigo RSS Transmitter Kit
Referencia: ACC0415 | Activador de Apagado Rápido
La solución definitiva para activar el apagado rápido de los módulos Tigo TS4-F en aplicaciones que demandan máxima fiabilidad y seguridad eléctrica.
