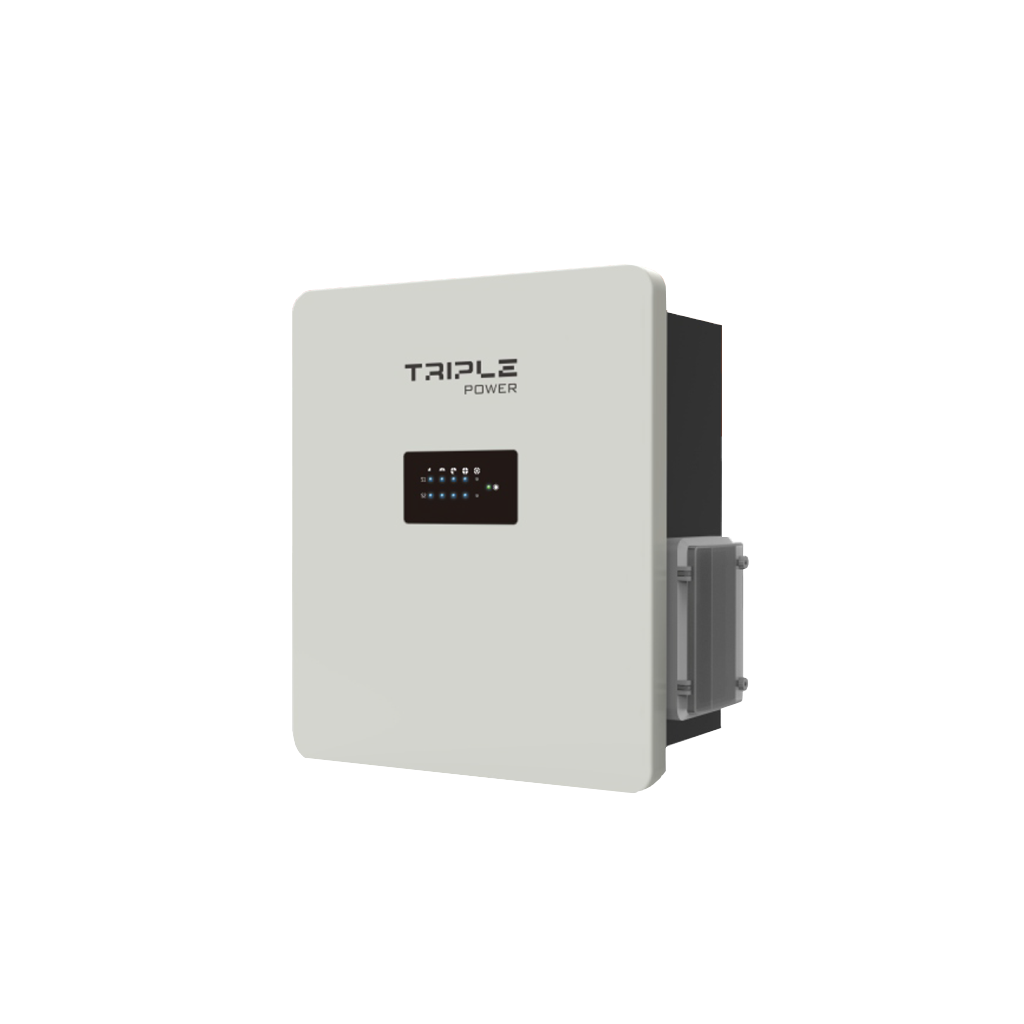

BMS-Parallel Box-II G2 para T58
[ACC2498] BMS-Parallel Box-II G2 para T58
Este producto solo es compatible baterías Triple Power T58 esclavas (T58 Slave)
📕 Descarga de documentación
Display Name:
[ACC2498] BMS-Parallel Box-II G2 para T58
Especificaciones Técnicas Detalladas
| Parámetro | Valor |
|---|---|
| Rango de tensión de entrada y salida | 70 a 550 V |
| Potencia estándar | 11,5 kW |
| Potencia máxima | 16,1 kW |
| Corriente de carga y descarga recomendada | 25 A |
| Corriente máxima de carga y descarga | 35 A |
| Categoría de sobretensión (OVC) | II |
| Clase de protección | I |
| Parámetro | Valor |
|---|---|
| Comunicación del sistema con el inversor | CAN y RS485 |
| Comunicación entre baterías y BMS | T30: CAN / T58: RS485 |
| Indicador LED de modo de funcionamiento del control maestro | 1 LED |
| Indicador de capacidad del control maestro | 2 x 4 LED (25 %, 50 %, 75 %, 100 %) |
| LED de módulo de batería | 2 LED |
| Encendido y apagado | 1 pulsador más 1 interruptor magnetotérmico |
| Parámetro | Valor |
|---|---|
| Temperatura de carga y descarga con T-BAT-H 3.0 | -30 a 55 °C con función de calentamiento; -10 a 55 °C sin función de calentamiento |
| Temperatura de carga y descarga con T-BAT H 5.8 | 0 a 55 °C, sin función de calentamiento |
| Temperatura de almacenamiento | -30 a 80 °C |
| Humedad relativa | 5 a 95 %, sin condensación |
| Altitud | 3.000 m |
| Grado de protección | IP65 |
| Dimensiones (anchura x altura x profundidad) | 368 x 334 x 153,5 mm |
| Peso | 8,7 kg |
| Vida esperada | 5 años |
| Configuración con módulos T58 (TP 5.8 G2) | 1 módulo | 2 módulos | 3 módulos | 4 módulos |
|---|---|---|---|---|
| Tensión nominal | 115,2 V | 230,4 V | 345,6 V | 460,8 V |
| Tensión de trabajo | 100 a 131 V | 200 a 262 V | 300 a 393 V | 400 a 524 V |
| Capacidad total | 11,5 kWh | 23 kWh | 34,6 kWh | 46,1 kWh |
| Capacidad utilizable al 90 % de descarga | 10,3 kWh | 20,7 kWh | 31,1 kWh | 41,4 kWh |
| Potencia nominal | 2,8 kW | 5,7 kW | 8,6 kW | 11,5 kW |
| Potencia máxima | 4,0 kW | 8,0 kW | 12,0 kW | 16,1 kW |
| Configuración con módulos T30 (TP 3.0 G2) | 1 módulo | 2 módulos | 3 módulos | 4 módulos |
|---|---|---|---|---|
| Tensión nominal | 102,4 V | 204,8 V | 307,2 V | 409,6 V |
| Tensión de trabajo | 90 a 116 V | 180 a 232 V | 270 a 348 V | 360 a 464 V |
| Capacidad total | 6,1 kWh | 12,3 kWh | 18,4 kWh | 24,6 kWh |
| Capacidad utilizable al 90 % de descarga | 5,5 kWh | 11,0 kWh | 16,5 kWh | 22,1 kWh |
| Potencia nominal | 2,5 kW | 5,1 kW | 7,6 kW | 10,2 kW |
| Potencia máxima | 3,0 kW | 6,1 kW | 9,2 kW | 12,2 kW |
Datos de Rendimiento y Reglas de Configuración
Reglas de conexión
- Se precisa una batería T58 maestra en el lado maestro del conjunto
- El número de módulos conectados en el lado maestro y en el lado esclavo debe ser el mismo
- Se admiten como máximo cuatro módulos por lado
- Los modelos de módulo de batería empleados deben ser idénticos entre sí
Capacidad de corriente
- Corriente de carga y descarga recomendada de 25 A
- Corriente máxima de carga y descarga de 35 A
- Potencia estándar de 11,5 kW y potencia máxima de 16,1 kW
- Ventana de tensión de entrada y salida de 70 a 550 V
Límites ambientales
- Grado de protección IP65
- Humedad relativa admisible del 5 al 95 %, sin condensación
- Altitud de trabajo de hasta 3.000 m
- Vida esperada declarada por el fabricante de 5 años
Aplicaciones Detalladas y Casos de Uso
Ampliación de sistemas de almacenamiento residenciales
- Viviendas que parten de una columna de baterías Triple Power y necesitan más capacidad
- Conexión en paralelo de dos columnas manteniendo una única interfaz hacia el inversor
- Uso alternado de ambas columnas para repartir el envejecimiento entre módulos
Pequeño comercio y terciario
- Instalaciones con picos de potencia que requieren hasta 16,1 kW de descarga
- Sistemas donde interesa escalar la capacidad por fases sin sustituir la electrónica existente
- Cuadros interiores y exteriores protegidos, gracias al grado IP65
Proyectos con supervisión in situ
- Indicación local del estado de carga mediante dos grupos de cuatro LED al 25, 50, 75 y 100 %
- Corte manual mediante pulsador e interruptor magnetotérmico integrados
- Diagnóstico rápido por LED de módulo de batería
Certificaciones y Cumplimiento Normativo
Estándares de seguridad
- IEC/EN 62477-1 - requisitos de seguridad para sistemas y equipos de conversión de potencia
- IEC/EN 61439-1 - conjuntos de aparamenta de baja tensión, reglas generales
- IEC/EN 61439-2 - conjuntos de aparamenta de potencia
Compatibilidad electromagnética
- EN 61000-6-1 y EN 61000-6-2 - inmunidad en entornos residenciales e industriales
- EN 61000-6-3 y EN 61000-6-4 - emisión en entornos residenciales e industriales
Componentes Compatibles de la Serie Triple Power
Este producto pertenece a la serie Triple Power de SolaX Power. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Baterías de litio
- LIT0714 - Triple Power T58 de 5,8 kWh HV, módulo maestro V2.1
- LIT0712 - Triple Power T58 de 5,8 kWh HV11550, módulo esclavo V2.1
Cables de batería
- ACC2503 - Power line A de 2 m para BMS-Parallel Box-II G2 con T58
- ACC2504 - Power line B de 2 m para BMS-Parallel Box-II G2 con T58
Cargador de batería
- ACC0809 - SolaX T-BAT-Charger
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, configuración, puesta en marcha y resolución de incidencias técnicas.
STOCK PERMANENTEENVÍO 24-48HGARANTÍA OFICIAL SOLAX POWER
BMS-Parallel Box-II G2 SolaX para T58
Referencia: ACC2498 | Accesorio BMS de conexión en paralelo
La solución definitiva para ampliar la capacidad de almacenamiento de un sistema Triple Power en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
