Display Name: [ACC2775] Carlo Gavazzi ET112DINAV01XS1X
HS Code: 90283011

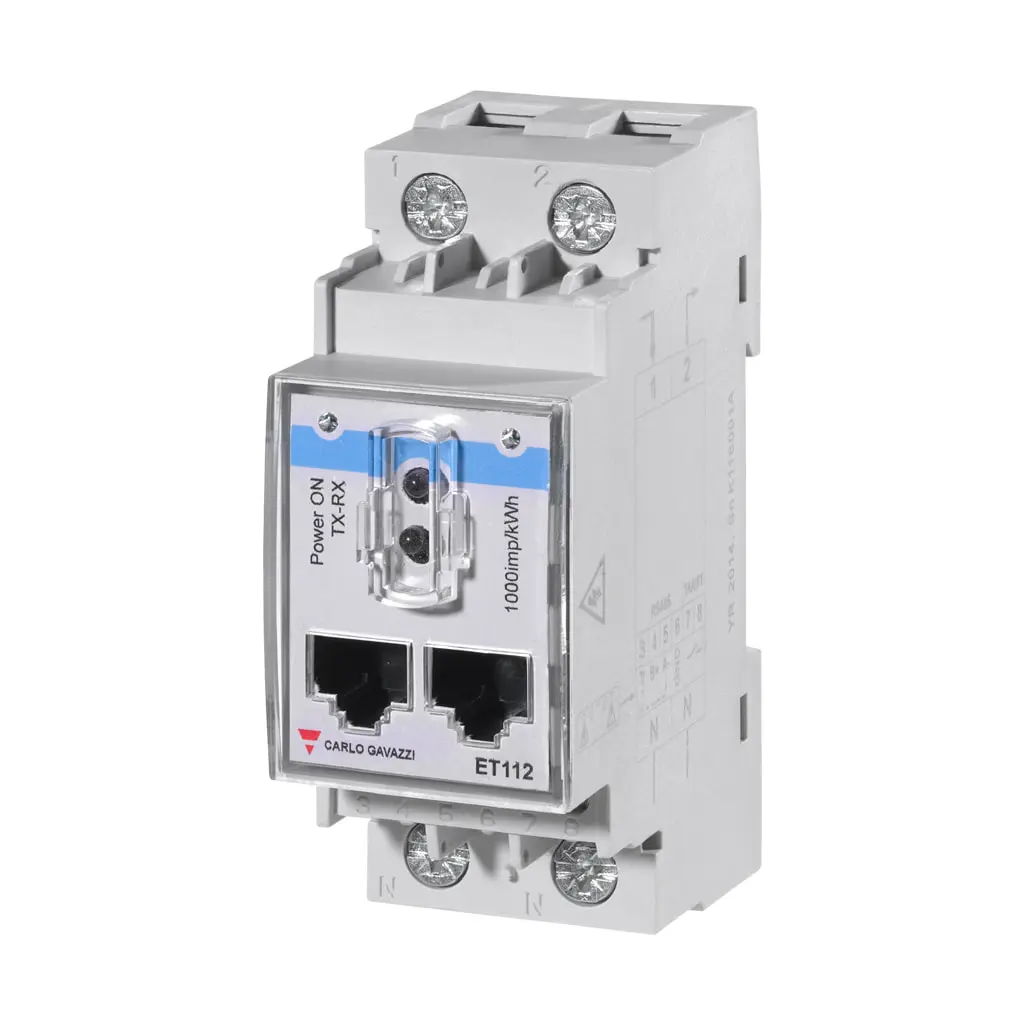

Carlo Gavazzi ET112 Transductor de Energía Monofásico

Medidor monofásico de conexión directa hasta 100 A con comunicación Modbus RS485

Transductor de energía monofásico de carril DIN para la medición de energía activa y la asignación de costes en aplicaciones de hasta 100 A de conexión directa. Mide energía consumida y generada con clase 1 según EN 62053-21 y dispone de puerto Modbus RS485 y puerto óptico para integración en sistemas de monitorización energética.

SKU

ACC2775

Escala de intensidad

5(100) A

Comunicación

Modbus RS485

Precisión

Clase 1 (kWh)

Especificaciones Técnicas Detalladas

  • Sistema: Monofásico, 2 hilos
  • Tensión nominal: 230 V CA L-N (opción AV0)
  • Escala de intensidad: 5(100) A, conexión directa
  • Precisión energía activa: Clase 1 según EN 62053-21
  • Precisión energía reactiva: Clase 2 según EN 62053-23
  • Precisión de lectura: ± 0,5 % (intensidad/tensión)
  • Variables medidas: kWh, kvarh, kW, kvar, kVA, V, A, PF, Hz, kW dmd, pico kW dmd
  • Alimentación: Autoalimentado (-30 % +20 % de la tensión de medición), 45 a 65 Hz
  • Consumo: ≤ 1,0 W, ≤ 8 VA
  • Puerto serie: Modbus RS485 (terminales de tornillo y conector doble RJ45)
  • Protocolo: Modbus RTU (modo esclavo)
  • Velocidad en baudios: 9,6 / 19,2 / 38,4 / 57,6 / 115,2 kbaudios
  • Dirección Modbus: 1 a 247 (por defecto 01)
  • Puerto óptico: Infrarrojo bidireccional para lector óptico CG (Opto-prog)
  • Entrada digital: 1, contacto libre de potencial para gestión de tarifa (t1-t2)
  • Contador de horas: Sí, vinculado a las horas de funcionamiento
  • Dimensiones (An x Pr x Al): 35 x 63 x 90 mm (2 módulos DIN)
  • Montaje: Carril DIN
  • Material de la caja: Noryl autoextinguible UL 94 V-0
  • Grado de protección frontal: IP20
  • Peso: Aproximadamente 160 g (incluido embalaje)
  • Temperatura de funcionamiento: -25 a +65 °C, en interior
  • Temperatura de almacenamiento: -30 a +80 °C
  • Humedad relativa: 0 a 90 % sin condensación (@ 40 °C)
  • Categoría de instalación: Cat. III
  • Rigidez dieléctrica: 4000 V CA RMS durante 1 minuto

Datos de Rendimiento y Medición

Capacidades de Medición

  • Medición bidireccional de energía consumida (kWh+) y generada (kWh-)
  • Gestión de doble tarifa (kWh en t1 y t2) mediante entrada digital
  • Intensidad de arranque de 40 mA con escala 5(100) A
  • Frecuencia de muestreo de 4096 lecturas/s a 50 y 60 Hz

Robustez y Sobrecargas

  • Sobrecarga de intensidad continua de 100 A a 50 Hz
  • Sobrecarga de intensidad de 3000 A durante 10 ms
  • LED proporcional a la lectura de kWh: 1000 pulsos por kWh

Aplicaciones Detalladas y Casos de Uso

chevron_right Monitorización de Autoconsumo Fotovoltaico
  • Medición de la energía importada y exportada en instalaciones de autoconsumo monofásicas
  • Integración como medidor de red en inversores con comunicación Modbus RS485
chevron_right Gestión Energética y Asignación de Costes
  • Asignación de costes energéticos en instalaciones comerciales y residenciales
  • Gestión de doble tarifa para la facturación interna de consumos
chevron_right Supervisión Remota mediante Modbus
  • Conexión en bus RS485 con maestro Modbus para la recogida centralizada de datos (hasta 247 transceptores)

Certificaciones y Cumplimiento Normativo Completo

Seguridad y Metrología

  • check EN 62052-11 - Requisitos generales de seguridad para equipos de medida
  • check EN 62053-21 - Metrología de energía activa, clase 1
  • check EN 62053-23 - Metrología de energía reactiva, clase 2

Conformidad

  • check Marca CE - Conformidad con la normativa europea aplicable
  • check EMC según EN 62052-11 - Compatibilidad electromagnética

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.

STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL CARLO GAVAZZI

Carlo Gavazzi ET112 Transductor de Energía Monofásico

Referencia: ACC2775 | Medidor de energía monofásico

La solución de medición y monitorización energética monofásica para instalaciones que demandan máxima fiabilidad y precisión en la gestión de la energía.
