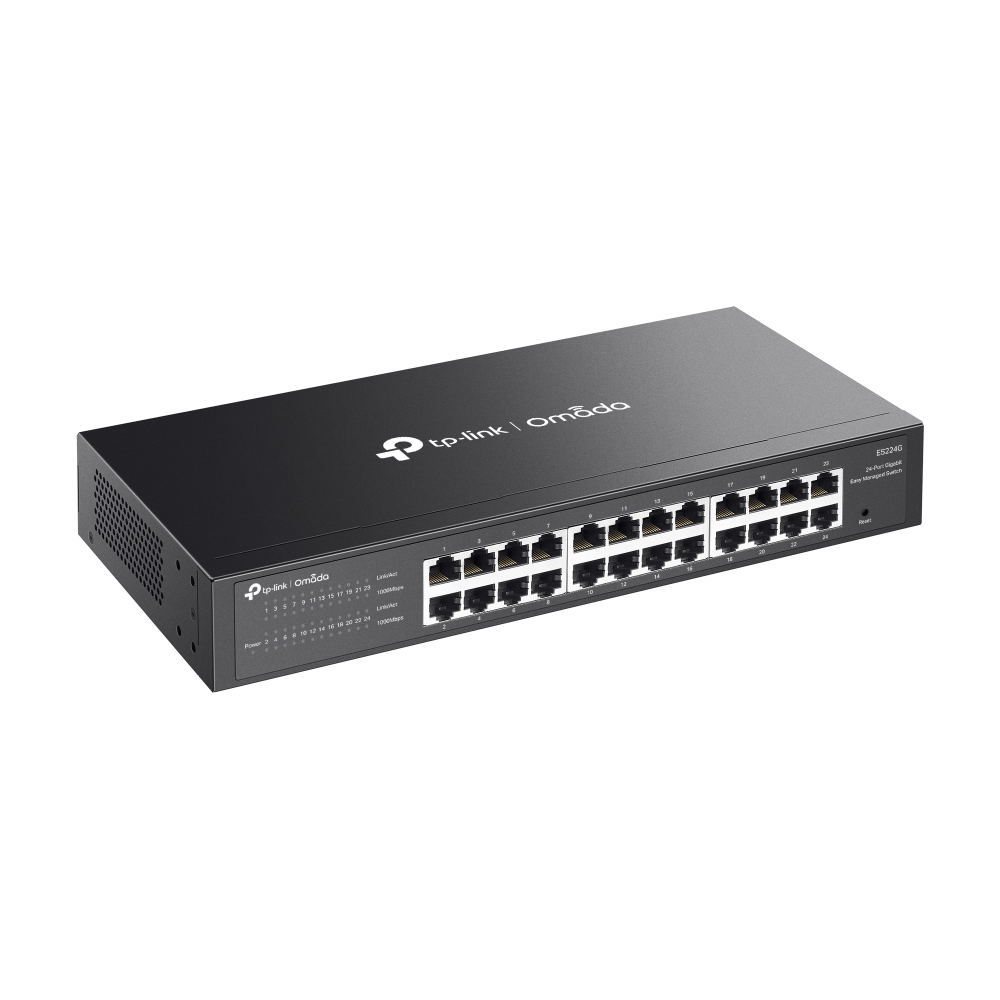

TP-LINK OMADA ES224G
[ACC3076] TP-LINK OMADA ES224G
Switch Easy Managed Omada de 24 puertos Gigabit
PUERTOS: 24 Puertos RJ45 Gigabit
ESPECIFICACIONES: Caja de acero montable en rack de 13 pulgadas (1U)
CARACTERÍSTICAS: Integración con Omada SDN Controller y Omada Cloud Essentials, Flow Control, Loopback Detection, Port Isolation, Port Mirroring, LAG, VLAN, IGMP Snooping, QoS, Storm Control
Garantía: 5 años.
📕 Descarga de documentación
Display Name:
[ACC3076] TP-LINK OMADA ES224G
Densidad de 24 Puertos Gigabit para el Armario Principal
El ES224G duplica la densidad de puertos respecto a los modelos de 16 bocas y cubre la distribución completa de una planta o un edificio pequeño desde una única unidad de rack. Sus 24 puertos autonegociados 10/100/1000 Mbps trabajan sobre una capacidad de conmutación de 48 Gbps con una tasa de reenvío de 35,7 Mpps, valores que permiten mantener todos los puertos activos a velocidad de línea sin bloqueo.
Como switch Easy Managed conserva la simplicidad del plug and play y añade las funciones de capa 2 necesarias en una red profesional: VLAN 802.1Q con hasta 32 grupos y 4K identificadores, VLAN por puerto y MTU VLAN, agregación estática de enlaces en hasta 4 grupos de 8 puertos, espejado de tráfico para análisis, LLDP, IGMP Snooping v1/v2/v3 con Fast Leave y control de tormentas configurable en kbps o pps. La calidad de servicio admite clasificación por puerto, 802.1p y DSCP sobre ocho colas de prioridad con planificación WRR.

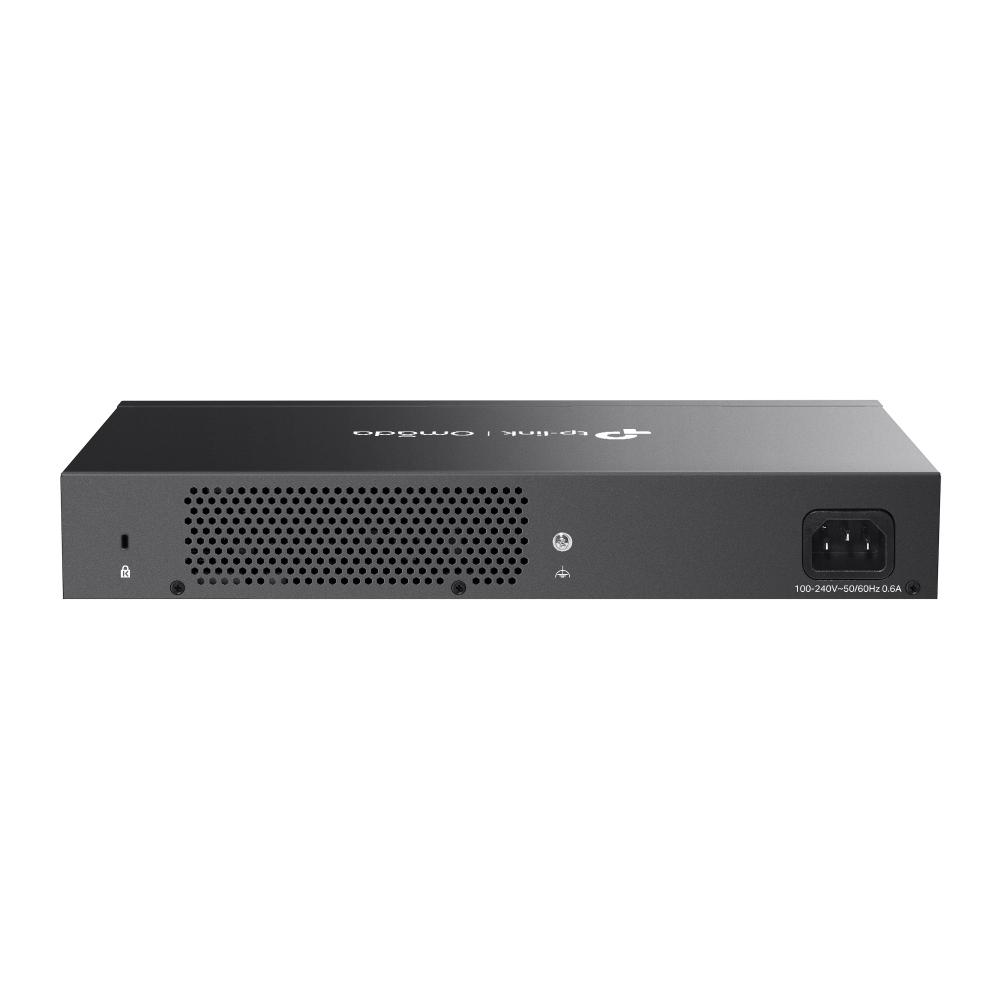

La carcasa metálica de 294 × 140 × 44 mm se instala sobre mesa o en rack de 13 pulgadas y prescinde de ventiladores, de modo que el equipo no aporta ruido ni puntos de fallo mecánicos. El consumo máximo se mantiene en 11,4 W y la protección contra sobretensiones de ±6 kV en modo común protege los puertos Ethernet frente a transitorios inducidos en el cableado estructurado.
Especificaciones Técnicas Detalladas
| Interfaces y estándares | |
|---|---|
| Modelo | ES224G |
| Interfaz | 24 × puertos RJ45 10/100/1000 Mbps |
| Memoria flash | 64 Mbit |
| Estándares de puerto | IEEE 802.3i 10BASE-T, 802.3u 100BASE-X, 802.3ab 1000BASE-T, 802.3x control de flujo, 802.1p, 802.1q, 802.1ab (LLDP) |
| Método de transmisión | Store and Forward |
| Trama jumbo | 15 KB |
| Capacidad y conmutación | |
|---|---|
| Capacidad de conmutación | 48 Gbps |
| Tasa de reenvío de paquetes | 35,7 Mpps |
| Tabla de direcciones MAC | 8K |
| Búfer de paquetes | 4 Mbit |
| MTBF | 400.770 h a 25 °C |
| Alimentación, protecciones y condiciones ambientales | |
|---|---|
| Alimentación | 100-240 V~ 50/60 Hz |
| Consumo máximo | 11,4 W (110 V/60 Hz) |
| Consumo en reposo | 6,0 W (110 V/60 Hz) |
| Disipación térmica máxima | 38,66 BTU/h (110 V/60 Hz) |
| Protección contra sobretensiones | ±6 kV en modo común en puertos Ethernet |
| Protección ESD | Aire ±8 kV, contacto ±4 kV |
| Dimensiones (An × Pr × Al) | 294 × 140 × 44 mm |
| Peso neto | 1,26 kg |
| Ventilación | Sin ventilador |
| Instalación | Sobremesa o montaje en rack de 13 pulgadas (1U) |
| Temperatura de funcionamiento | −5 °C a 50 °C |
| Temperatura de almacenamiento | −40 °C a 70 °C |
| Humedad de funcionamiento | 10 % a 90 % HR sin condensación |
| Humedad de almacenamiento | 5 % a 90 % HR sin condensación |
| Funciones de capa 2, VLAN, QoS y gestión | |
|---|---|
| Agregación de enlaces | Estática, hasta 4 grupos |
| Detección de bucles | Loopback Detection automática |
| Control de flujo | IEEE 802.3x |
| Espejado de puertos | Port Mirroring uno a uno, varios a uno, entrada/salida/ambos |
| Estadísticas | Estado del espejado y estadísticas de tráfico por puerto |
| Descubrimiento de vecinos | LLDP IEEE 802.1ab |
| Multicast | IGMP Snooping v1/v2/v3 con Fast Leave |
| VLAN | MTU VLAN, VLAN por puerto y 802.1Q con etiqueta: máximo 32 grupos y 4K VID |
| Agregación estática | Hasta 4 grupos de hasta 8 puertos por grupo |
| QoS | Clasificación por puerto, 802.1p y DSCP, 8 colas de prioridad y planificación WRR |
| Control de ancho de banda | Límite de tasa por puerto |
| Control de tormentas | Modos kbps/pps sobre difusión, multidifusión y unidifusión desconocida |
| Gestión | Interfaz web, cliente DHCP y diagnóstico de cable |
| Omada SDN | Controlador hardware, software o en la nube, descubrimiento automático, configuración y actualización de firmware por lotes |
Datos de Rendimiento y Límites Operativos
Capacidad de conmutación
- Conmutación no bloqueante de 48 Gbps para los 24 puertos
- Reenvío de 35,7 Mpps con tramas de 64 bytes
- Búfer de 4 Mbit y tabla MAC de 8K direcciones
- Tramas jumbo de hasta 15 KB
Consumo y disipación
- Consumo máximo de 11,4 W a 110 V/60 Hz
- Consumo en reposo de 6,0 W
- Disipación máxima de 38,66 BTU/h
- Diseño sin ventilador en formato 1U
Robustez eléctrica
- Protección contra sobretensiones de ±6 kV en modo común
- Protección ESD de ±8 kV al aire y ±4 kV a contacto
- MTBF de 400.770 h a 25 °C
- Rango operativo de −5 °C a 50 °C
Aplicaciones Detalladas y Casos de Uso
Armario principal de edificio o nave
- 24 tomas Gigabit concentradas en 1U de altura y 294 mm de fondo
- Agregación estática de varios puertos hacia el router o el switch troncal
- Espejado de puertos para conectar sondas de análisis o sistemas de detección
- Funcionamiento silencioso sin ventilador en armarios próximos a puestos de trabajo
Videovigilancia IP de tamaño medio
- VLAN dedicada para el conjunto de cámaras y el grabador de red
- Aislamiento de puertos para limitar la comunicación entre dispositivos de vigilancia
- IGMP Snooping v1/v2/v3 con Fast Leave para el tráfico multidifusión de vídeo
- Control de tormentas configurable en kbps o pps
Redes de oficina segmentadas
- Hasta 32 grupos VLAN 802.1Q para separar departamentos, invitados y voz
- Ocho colas de prioridad con planificación WRR para tráfico de voz y vídeo
- Límite de tasa por puerto para contener consumos anómalos
- LLDP para el descubrimiento e inventario automático de los equipos conectados
Gestión centralizada multisitio
- Adopción del switch desde un controlador Omada hardware, software o en la nube
- Configuración unificada junto a puntos de acceso, switches y gateways del mismo sitio
- Actualización de firmware por lotes durante ventanas de mantenimiento
- Supervisión del estado de puertos y estadísticas de tráfico desde una única interfaz
Certificaciones y Cumplimiento Normativo
Certificaciones del equipo
- CE - conformidad europea de seguridad y compatibilidad electromagnética
- FCC - compatibilidad electromagnética
- RoHS - restricción de sustancias peligrosas
Estándares soportados
- IEEE 802.3 - protocolo de control de acceso al medio Ethernet
- IEEE 802.3i / 802.3u / 802.3ab - Ethernet 10BASE-T, 100BASE-X y 1000BASE-T
- IEEE 802.3x - control de flujo
- IEEE 802.1p / 802.1q / 802.1ab - priorización, VLAN etiquetadas y LLDP
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores y integradores profesionales, con asesoramiento en dimensionado de la red, configuración de VLAN y QoS, puesta en marcha bajo Omada SDN y resolución de incidencias técnicas.
TP-Link Omada ES224G
Referencia: ACC3076 | Switch Easy Managed Gigabit de 24 puertos
La solución de 24 puertos Gigabit para el armario principal de instalaciones profesionales que necesitan densidad, segmentación por VLAN y administración centralizada con Omada SDN.
