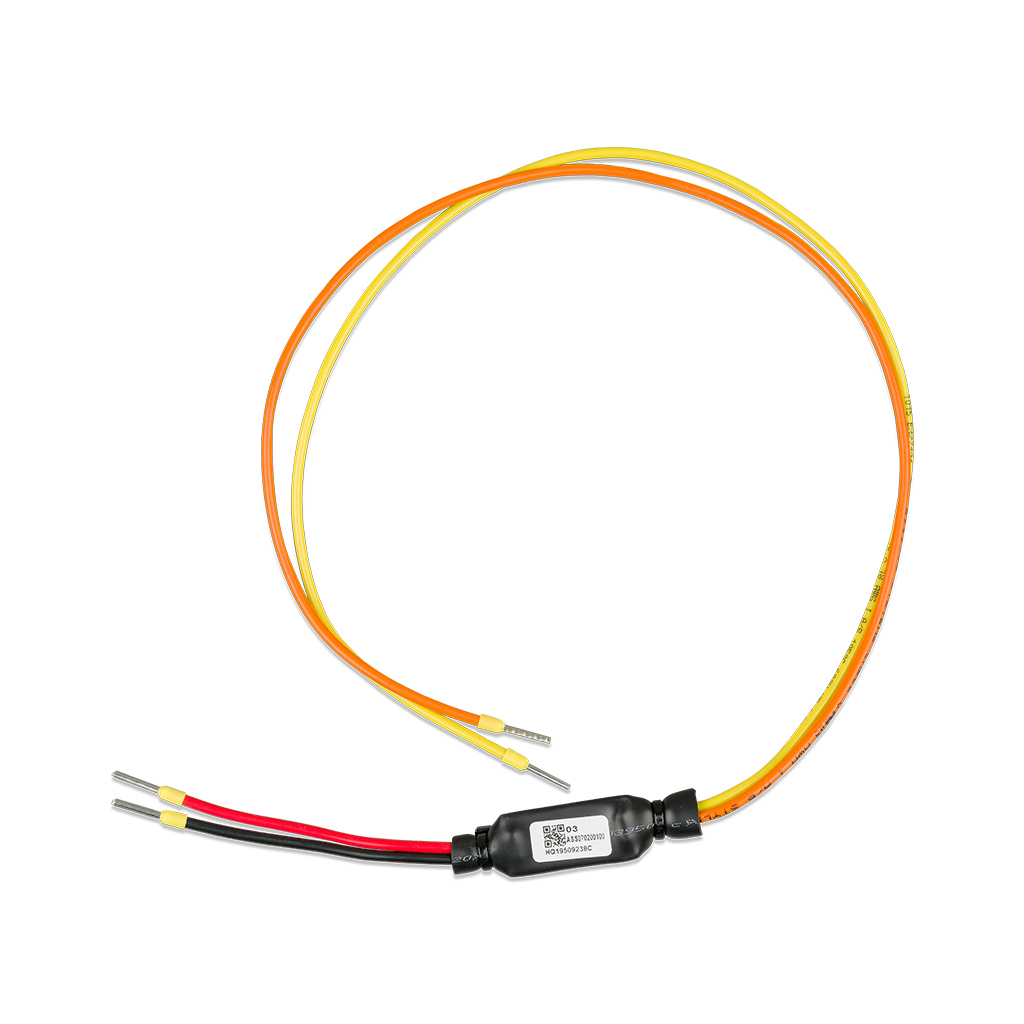

Cable for Smart BMS CL 12-100 to MultiPlus
[ASS070200100] Cable for Smart BMS CL 12-100 to MultiPlus
Inverter Victron Energy Cable for Smart BMS CL 12-100 to MultiPlus
Type: Cable de inversor
Reference: ASS070200100
📕 Descarga de documentación
Display Name:
[ASS070200100] Cable for Smart BMS CL 12-100 to MultiPlus
HS Code:
85371098
Especificaciones Técnicas Detalladas
- Tipo: Cable de control para inversor/cargador
- Punto de conexión: Conector de encendido/apagado remoto del MultiPlus
- Conductores: Cable negro y cable rojo según terminal del modelo
- Función: Control del MultiPlus desde las salidas del BMS
- Fabricante: Victron Energy
- Inversores compatibles: MultiPlus 500 VA - 1600 VA, MultiPlus Compact 800 VA - 2 kVA y MultiPlus-II
- BMS compatibles: Smart BMS CL 12-100 y smallBMS (sin interfaz VE.Bus)
- Modo de control: Salidas de carga/cargador y desconexión de carga/cargador del BMS
- Condición de funcionamiento: Las salidas del BMS deben estar en estado alto para que opere el MultiPlus
Datos de Rendimiento y Funcionamiento
Esquema de Conexión
- MultiPlus 500 VA - 1200 VA: cable negro al terminal ON y cable rojo al terminal (+)
- MultiPlus Compact 800 VA - 2 kVA: cable negro al terminal central y cable rojo al terminal de la derecha (IN)
- MultiPlus-II: cable negro al terminal inferior (-) y cable rojo al terminal superior de on/off remoto (+)
Comportamiento Operativo
- Tras un apagado por tensión baja de la batería, se reinicia el sistema mediante el alternador o un cargador en el lado principal del BMS
- El MultiPlus se enciende y comienza a cargar cuando se restablece la alimentación CA
- Accesorio original Victron Energy
Aplicaciones Detalladas y Casos de Uso
Sistemas de Litio con BMS sin VE.Bus
- Instalaciones con baterías de litio gestionadas por Smart BMS CL 12-100 o smallBMS
- Sistemas donde el BMS debe activar y desactivar el MultiPlus según el estado de la batería
Aplicaciones Móviles y Aisladas
- Sistemas con alternador y cargador en el lado principal del BMS
- Instalaciones náuticas, autocaravanas y sistemas aislados basados en MultiPlus
Certificaciones y Cumplimiento Normativo
Conformidad y Calidad
- ISO 9001 - Fabricación bajo sistema de gestión de calidad certificado Victron Energy
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Cable para Smart BMS CL 12-100 a MultiPlus
Referencia: ASS070200100 | Cable de control Victron Energy
La solución definitiva para gobernar un MultiPlus desde un BMS sin VE.Bus en instalaciones que demandan máxima fiabilidad y eficiencia energética.
