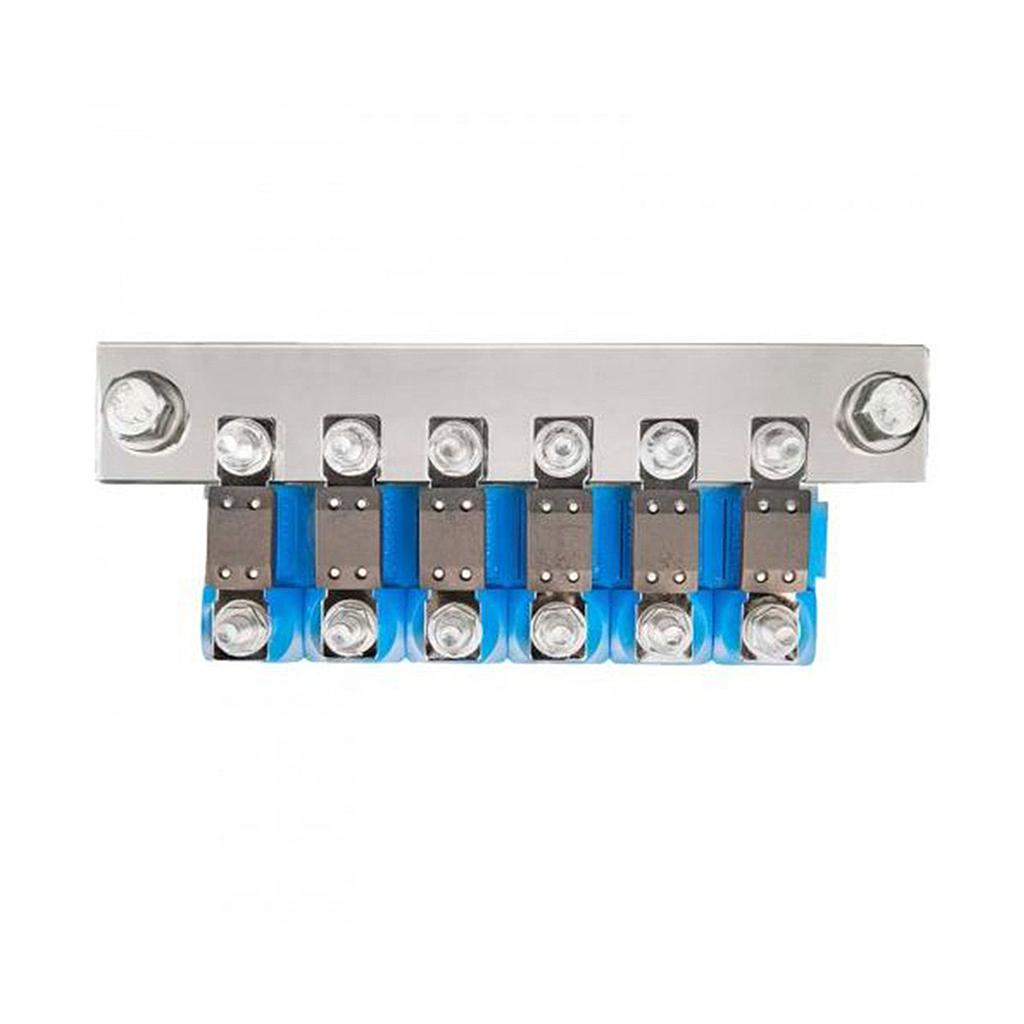

Busbar to connect 6 CIP100200100
[CIP100400070] Busbar to connect 6 CIP100200100
Accessory Victron Energy Busbar to connect 6 CIP100200100
Specifications: 0.49 kg
Reference: CIP100400070
📕 Descarga de documentación
Display Name:
[CIP100400070] Busbar to connect 6 CIP100200100
HS Code:
74091900
Especificaciones Técnicas Detalladas
- Corriente máxima de entrada: 1500 A
- Material conductor: Cobre
- Sección de la barra: 40 x 5 mm
- Posiciones de portafusible: 6
- Longitud de la barra: 240 mm
- Anchura de la barra: 40 mm
- Espesor de la barra: 5 mm
- Peso: 0,49 kg
- Conexiones de entrada: Dos terminales M10
- Paso entre posiciones: 30 mm
- Sistema de ensamblaje: Apilado modular con encaje tipo cola de milano
Datos de Rendimiento y Capacidad
Límites Operacionales
- Corriente de entrada admisible de hasta 1500 A
- Barra de cobre de gran sección (40 x 5 mm) para baja resistencia y mínima caída de tensión
- Doble entrada M10 para repartir la corriente en aplicaciones de alta potencia
Diseño Modular
- Interconexión de 6 portafusibles modulares MEGA-fuse CIP100200100
- Encaje tipo cola de milano para un montaje firme y alineado
- Distribución de corriente continua compacta y ordenada
Aplicaciones Detalladas y Casos de Uso
Sistemas de Alta Potencia
- Paralelización de varios inversores/cargadores Multi o Quattro de alta potencia
- Bancos de baterías de gran capacidad con protección por fusible individual en cada rama
Instalaciones Marinas y de Vehículos
- Distribución de corriente continua en embarcaciones y autocaravanas
- Cuadros de distribución de corriente continua que requieren protección por fusible MEGA
Almacenamiento Fotovoltaico
- Protección de las líneas de continua en sistemas de almacenamiento fotovoltaico
- Centralización de la protección de varias ramas en un único nodo de distribución
Certificaciones y Cumplimiento Normativo Completo
Conformidad y Calidad
- Declaración de Conformidad CE - Cumplimiento de las directivas europeas aplicables
- ISO 9001 - Fabricación bajo sistema de gestión de calidad certificado de Victron Energy
Componentes Compatibles de la Serie MEGA-fuse
Este producto pertenece a la serie MEGA-fuse de Victron Energy. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Portafusibles
- CIP100200100 — Portafusible modular para MEGA-fuse
- CIP050060000 — Portafusible de 6 vías para MEGA-fuse
Fusibles MEGA
- CIP138100020 — Fusible MEGA 100 A / 80 V (paquete de 5 unidades)
- CIP138200020 — Fusible MEGA 200 A / 80 V (paquete de 5 unidades)
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Pletina de Conexión para 6 Portafusibles MEGA-fuse
Referencia: CIP100400070 | Barra Colectora de Alta Corriente
La solución definitiva para la distribución de corriente continua de alta intensidad en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
