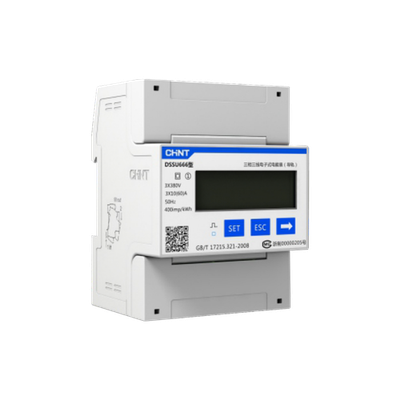

Vatímetro trifásico Sofar Solar DTSU666
Medida indirecta mediante transformadores de corriente (CT) | Corriente: 1,5(6) A | Clase de precisión: 1,0
Comunicación: RS485 Modbus | Montaje en carril DIN
📕 Descarga de documentación
Display Name:
[ELE0792] Sofar Smart Meter (3-phane, CT's)
Especificaciones Técnicas Detalladas
| Características de medida | |
|---|---|
| Normas de medida | IEC 62052-11 e IEC 62053-21 |
| Tipo de conexión | 3P4W (tres fases con neutro) |
| Clase de precisión | Clase 1.0 en energía activa |
| Sentido de medida | Bidireccional |
| Magnitudes medidas | |
| Energía activa | kWh totales |
| Energía reactiva | kvarh totales |
| Potencia instantánea | kW y kvar |
| Otras magnitudes instantáneas | Irms, Vrms, frecuencia y factor de potencia |
| Circuito de tensión | |
|---|---|
| Tensión nominal (Un) | 3 x 220/380 V y 3 x 57,7/100 V |
| Rango de funcionamiento | 0,7 Un a 1,2 Un |
| Consumo propio | Menor o igual a 1 W, 5 VA |
| Circuito de corriente | |
| Corriente de medida | 1,5(6) A |
| Tipo de medida | Indirecta mediante transformadores de corriente externos |
| Frecuencia | |
| Frecuencia de red | 50 Hz o 60 Hz |
| Comunicaciones | |
|---|---|
| Puerto serie | RS485 |
| Protocolos | Modbus y DL/T |
| Indicación local | |
| Pantalla | LCD de 7 caracteres de 7 segmentos |
| Tamaño de dígito | 5,3 x 2,8 mm |
| Área activa de la pantalla | 48 x 16 mm |
| Indicador LED | Impulsos por kWh |
| Condiciones ambientales | |
|---|---|
| Temperatura de funcionamiento | -40 a +75 °C |
| Temperatura de almacenamiento | -40 a +85 °C |
| Humedad relativa | Menor o igual al 95 % HR |
| Grado de protección | IP54 |
| Datos mecánicos | |
| Dimensiones | 98 x 65 x 72 mm |
| Peso aproximado | 0,4 kg |
| Montaje | Carril DIN |
Prestaciones y Condiciones de Servicio
Prestaciones destacadas
- Medida bidireccional del flujo de energía en el punto de conexión
- Precisión de clase 1.0 en energía activa
- Consumo propio menor o igual a 1 W
- Pantalla LCD de gran tamaño con 7 dígitos de 7 segmentos
Integración en la instalación
- Formato modular para carril DIN de 98 x 65 x 72 mm
- Puerto RS485 con protocolos Modbus y DL/T para integración con equipos de terceros
- Lectura de las tres fases y del neutro en conexión 3P4W
- Rango de tensión de trabajo amplio, de 0,7 Un a 1,2 Un
Condiciones de servicio
- Funcionamiento entre -40 y +75 °C
- Almacenamiento entre -40 y +85 °C
- Humedad relativa admisible hasta el 95 %
- Grado de protección IP54
Aplicaciones Detalladas y Casos de Uso
Autoconsumo fotovoltaico trifásico con medida indirecta
- Medida de la energía importada y exportada en el punto frontera de instalaciones trifásicas
- Instalaciones cuya intensidad de acometida exige el uso de transformadores de corriente externos
- Lectura en tiempo real del sentido de la energía para la gestión del autoconsumo
Limitación de la potencia inyectada a la red
- Aporta al inversor la señal de potencia en el punto de conexión necesaria para el control de la inyección
- Medida bidireccional que distingue entre consumo de la red y vertido a la red
- Actualización de las magnitudes instantáneas a través del bus RS485
Monitorización de consumos en cuadro eléctrico
- Formato modular de carril DIN para integración en cuadros de distribución
- Registro de energía activa en kWh y energía reactiva en kvarh
- Consulta local en la pantalla LCD sin necesidad de equipos adicionales
Integración con sistemas de supervisión
- Puerto RS485 con protocolo Modbus para integración con dataloggers y sistemas SCADA
- Protocolo DL/T disponible además de Modbus
- Lectura de tensión, corriente, frecuencia y factor de potencia por comunicaciones
Certificaciones y Cumplimiento Normativo
Normas de medida
- IEC 62052-11 - Requisitos generales, ensayos y condiciones de ensayo para equipos de medida
- IEC 62053-21 - Contadores estáticos de energía activa de clase 1 y 2
Documentación disponible en Techno Sun
- Certificado EN 61010 - Certificado de seguridad de equipos de medida y control disponible en la ficha del producto
- Certificado EN 61326 - Certificado de compatibilidad electromagnética disponible en la ficha del producto
- Declaración de conformidad UE - Declaración del fabricante disponible en la ficha del producto
Componentes Compatibles de la Serie Sofar Accessories
Este producto pertenece a la serie Sofar Accessories de SOFAR SOLAR. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Monitorización
- ACC2625 - Sofar DIN Rail Datalogger para hasta 4 equipos
- ACC2626 - Sofar DIN Rail Datalogger para hasta 8 equipos
Comunicación
- ACC2623 - Sofar PSC 100
- ACC2624 - Sofar PSC 100-A
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha, parametrización y resolución de incidencias técnicas.
STOCK PERMANENTEENVÍO 24-48HGARANTÍA OFICIAL SOFAR SOLAR
Sofar Smart Meter DTSU666 trifásico con transformadores de corriente
Referencia: ELE0792 | Vatímetro trifásico 3P4W clase 1.0 para carril DIN
La medida precisa y bidireccional en el punto de conexión de instalaciones trifásicas de autoconsumo con acometidas de intensidad elevada.
