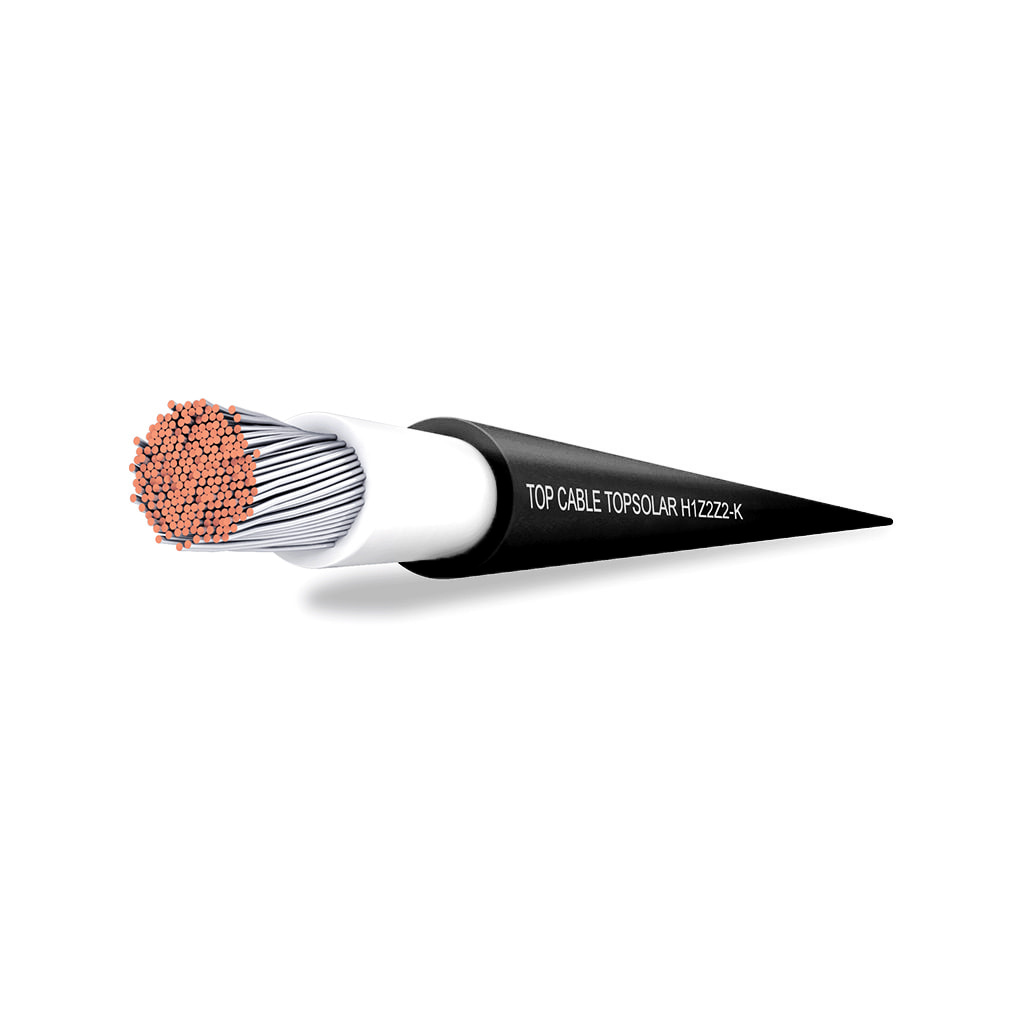

Top Cable TOPSOLAR PV H1Z2Z2-K 1x10mm² 1500V black (500m)
[ELE1000] Top Cable TOPSOLAR PV H1Z2Z2-K 1x10mm² 1500V black (500m)
500 metres of black solar cable 10mm2, 1500V, specialised for photovoltaic installations.
Maximum conductor temperature: 120º.
Maximum short-circuit temp.: 250º (max. 5s.)
Minimum service temperature: -40º (static with protection).
Reference Standards: EN 50618, IEC 62930 and UTE C 32-502
CPR: Cca -s1b,d2,a1
📕 Descarga de documentación
Display Name:
[ELE1000] Top Cable TOPSOLAR PV H1Z2Z2-K 1x10mm² 1500V black (500m)
HS Code:
85446090
Especificaciones Técnicas Detalladas
- Designación: H1Z2Z2-K (TOPSOLAR PV)
- Sección del conductor: 1x10 mm²
- Tensión asignada DC: 1,5 (1,8) kV
- Tensión asignada AC: 1,0/1,0 kV
- Conductor: cobre electrolítico recocido y estañado, clase 5 (flexible) según UNE-EN 60228 e IEC 60228
- Aislamiento: goma reticulada de baja emisión de humos y libre de halógenos (Anexo B, EN 50618 / IEC 62930)
- Cubierta: goma flexible de baja emisión de humos y libre de halógenos, color negro
- Longitud de bobina: 500 m
- Temperatura máxima del conductor: 90 °C (120 °C durante 20.000 h)
- Temperatura máxima en cortocircuito: 250 °C (máximo 5 s)
- Temperatura mínima de servicio: -40 °C (estático con protección)
- Radio de curvatura: 4x diámetro (≤8 mm), 5x (8–12 mm), 6x (>12 mm)
- Resistencia a los impactos: AG2 Medio
- Resistencia a grasas y aceites: Excelente
- Resistencia química: Excelente
- Presencia de agua: AD7+ Inmersión / AD8 Sumersión
- Reacción al fuego CPR: Cca-s1b, d2, a1 según EN 50575
- No propagador de la llama: UNE-EN 60332-1-2 / IEC 60332-1-2
- No propagador del incendio: EN 50399
- Libre de halógenos: UNE-EN 60754-1 / IEC 60754-1
- Baja emisión de gases corrosivos: UNE-EN 60754-2 / IEC 60754-2
- Baja emisión de humos: UNE-EN 61034 / IEC 61034 (transmitancia luminosa > 60%)
Datos de Rendimiento y Resistencia Ambiental
Límites Operacionales
- Tensión de servicio en DC hasta 1,5 kV (1,8 kV máximo)
- Rango térmico de servicio de -40 °C a 90 °C, con picos de 120 °C
- Vida útil de referencia de 20.000 h a 120 °C según EN 50618
Durabilidad a la Intemperie
- Resistente al ozono según EN 50618
- Resistente a los rayos ultravioleta según EN 50618 e IEC 62930
- Apto para inmersión (AD7+) y sumersión (AD8)
Aplicaciones Detalladas y Casos de Uso
Conexionado de campo fotovoltaico
- Interconexión serie y paralelo entre módulos fotovoltaicos (string)
- Conducción desde los paneles hasta el inversor o la caja de conexiones DC
- Compatible con la mayoría de conectores fotovoltaicos del mercado
Instalaciones fijas y móviles
- Huertos solares e instalaciones sobre cubierta
- Autoconsumo residencial, comercial e industrial
- Plantas solares flotantes
Métodos de instalación
- Tendido al aire, a la intemperie
- Instalación entubada
- Tendido directamente enterrado
Certificaciones y Cumplimiento Normativo Completo
Normas de Referencia
- EN 50618 - Norma europea para cables fotovoltaicos
- IEC 62930 - Cables para sistemas fotovoltaicos
- UTE C 32-502 - Especificación francesa para cable solar
Certificaciones y Marcado
- TÜV Rheinland - Certificado según EN 50618
- AENOR - Certificado según IEC 62930
- CPR Cca-s1b, d2, a1 - Reacción al fuego según EN 50575
- RoHS / CE / UKCA / RETIE - Cumplimiento de marcado y restricciones
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado de secciones, cálculo de caída de tensión y resolución de incidencias técnicas.
Top Cable TOPSOLAR PV H1Z2Z2-K 10 mm² Negro (500 m)
Referencia: ELE1000 | Cable solar 1500V
La solución definitiva para el conexionado fotovoltaico de larga vida útil en instalaciones que demandan máxima fiabilidad y resistencia a la intemperie.
