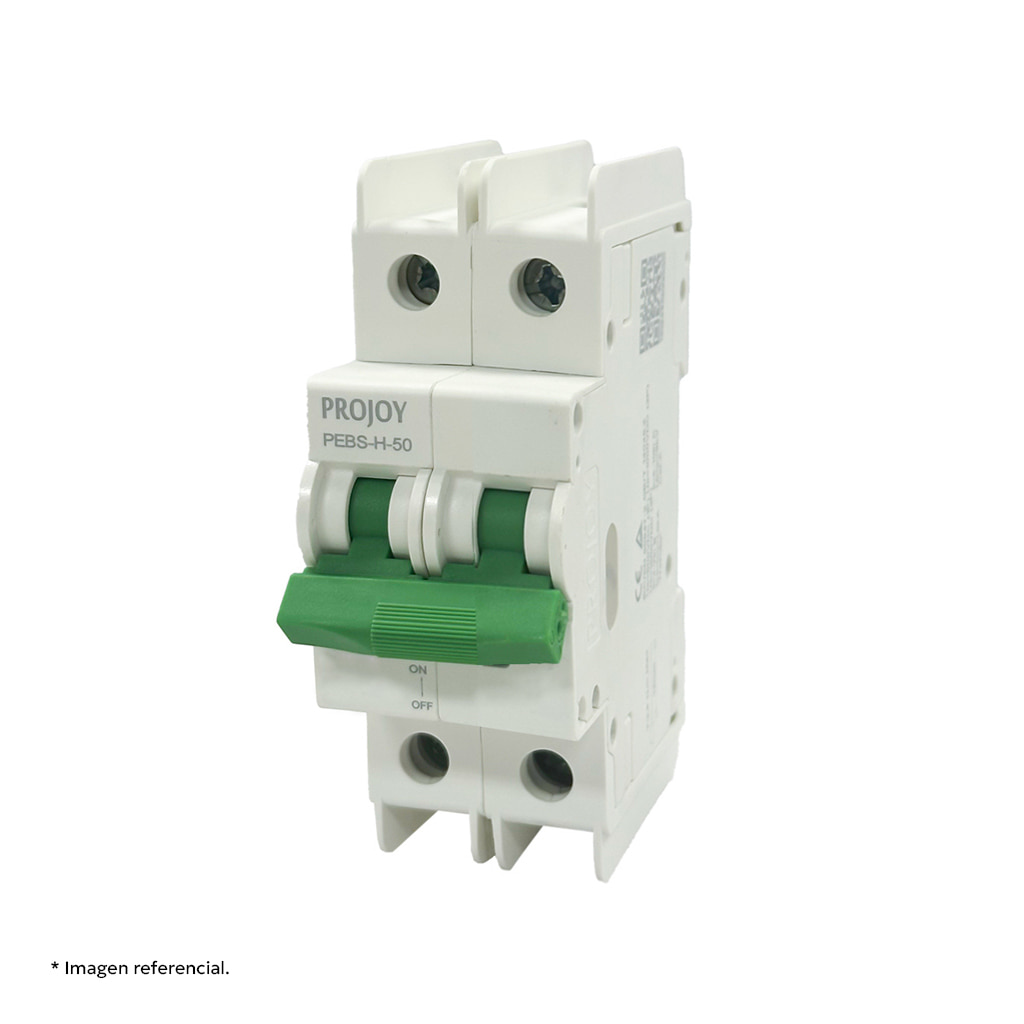

PROJOY PEBS-H-50 16A 2P 1000V
[ELE1118] PROJOY PEBS-H-50 16A 2P 1000V
Interruptor magnetotérmico de continua Projoy PEBS-H-50
Calibre nominal: 16 A | Polos: 2 | Tensión máxima: 1000 V CC
Norma: IEC/EN 60947-2 | Curvas de disparo B y C | Montaje en carril DIN
📕 Descarga de documentación
Display Name:
[ELE1118] PROJOY PEBS-H-50 16A 2P 1000V
HS Code:
8536201090
Especificaciones Técnicas Detalladas
Valores de la ficha técnica de la serie PEBS-H de Projoy Electric, ejecución de dos polos.
| Parámetro | Valor |
|---|---|
| Norma de referencia | IEC/EN 60947-2 |
| Tensión máxima de trabajo en continua, ejecución de 2 polos | 1000 V |
| Calibre de chasis | 50 A |
| Calibre nominal In de esta referencia | 16 A |
| Calibres disponibles en la serie | 2, 4, 6, 10, 13, 16, 20, 25, 32, 40 y 50 A |
| Tensión nominal de aislamiento Ui | 1500 V |
| Tensión soportada a impulsos Uimp | 8 kV |
| Poder de corte último Icu | 1,5 kA |
| Poder de corte de servicio Ics | 1,5 kA |
| Curvas de disparo | B y C |
| Tipo de disparo | Termomagnético |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Parámetro | Valor |
|---|---|
| Grado de protección | IP40, con IP20 en la zona de bornes |
| Resistencia a la humedad y al calor | Clase 2 |
| Humedad relativa | Menor o igual al 95 % |
| Temperatura ambiente de trabajo | -30 °C a 70 °C |
| Temperatura de almacenamiento | -40 °C a 85 °C |
| Altitud | Menor o igual a 2.000 m |
| Método de instalación | Carril DIN |
| Anchura de la ejecución de 2 polos | 36,0 mm |
| Altura | 99,2 mm |
| Fondo | 76,4 mm |
| Peso | 0,092 kg por polo |
| Material | Retardante a la llama, con cámara de arco corto |
Las tolerancias dimensionales declaradas por el fabricante son de más menos 0,6 mm.
| Parámetro | Valor declarado | Valor normativo |
|---|---|---|
| Endurancia eléctrica | 1.500 maniobras | 300 maniobras |
| Vida mecánica | Más de 20.000 maniobras | 10.000 maniobras |
El fabricante declara en su ficha técnica tanto el valor real medido como el mínimo exigido por la norma.
Sección de conductor recomendada por el fabricante y coeficientes de reducción por temperatura y por altitud.
| Calibre | Sección del conductor | Par de apriete del borne |
|---|---|---|
| 2 a 6 A | 1 mm2 | 2,5 Nm |
| 10 A | 1,5 mm2 | 2,5 Nm |
| 13 a 20 A, franja de esta referencia | 2,5 mm2 | 2,5 Nm |
| 25 A | 4,0 mm2 | 2,5 Nm |
| 32 A | 6,0 mm2 | 2,5 Nm |
| 40 y 50 A | 10 mm2 | 2,5 Nm |
Accesorios de la serie PEBS-H recogidos en la ficha técnica del fabricante.
| Accesorio | Característica | Valor |
|---|---|---|
| Bobina de emisión MX | Tensiones de mando disponibles | 12 a 24 V o 48 a 60 V en continua |
| Bobina de emisión MX | Corriente mínima de disparo | 0,5 A o 1 A según ejecución |
| Bobina de emisión MX | Tiempo máximo de disparo | Menor de 20 ms |
| Bobina de emisión MX | Par de apriete | 0,3 a 0,8 Nm |
| Bobina de emisión MX | Sección de conexión | 1 a 2,5 mm2 |
| Contactos auxiliares OF | Configuración | Un contacto normalmente abierto y otro normalmente cerrado |
| Contactos auxiliares OF | Capacidad de contacto | 3 A a 240 V CA o 415 V CA |
| Ejecución combinada | MX y OF integrados en un mismo módulo | Disponible según la codificación del fabricante |
Datos de Servicio y Coeficientes de Reducción
Límites eléctricos
- Tensión máxima de trabajo en continua de 1000 V en la ejecución de dos polos.
- Poder de corte último Icu y de servicio Ics de 1,5 kA.
- Tensión nominal de aislamiento Ui de 1500 V y Uimp de 8 kV.
- Curvas de disparo B y C con actuación termomagnética.
Reducción por temperatura ambiente
- El fabricante toma como referencia 30 °C, con coeficiente 1.
- A 40 °C el coeficiente es 0,950; a 50 °C es 0,900; a 60 °C es 0,850 y a 70 °C es 0,800.
- Por debajo de la referencia el coeficiente crece: 1,150 a 0 °C y 1,300 a -30 °C.
- Aplicado al calibre de 16 A de esta referencia, la corriente resultante es de 15,2 A a 40 °C, 14,4 A a 50 °C, 13,6 A a 60 °C y 12,8 A a 70 °C.
Reducción por altitud
- Hasta 2.000 m todos los coeficientes valen 1.
- A 3.000 m el calibre nominal se multiplica por 0,97 y el aislamiento por 0,90.
- A 4.000 m el calibre se multiplica por 0,91 y el aislamiento por 0,82.
- A 5.000 m el calibre se multiplica por 0,86 y el aislamiento por 0,76.
Aplicaciones Detalladas y Casos de Uso
Protección de circuitos de continua fotovoltaicos
- Protección contra sobrecarga y cortocircuito de una rama o de un circuito de continua.
- Corte simultáneo de los conductores positivo y negativo mediante la ejecución de dos polos.
- Instalaciones con tensión de trabajo de hasta 1000 V en continua.
Circuitos de baterías y de acumulación
- Elemento de maniobra y protección en el circuito entre acumulador y equipo de conversión.
- Selección del calibre según la corriente del circuito, dentro de la gama de 2 a 50 A de la serie.
- La serie PEBS-H se identifica en la ficha técnica como ejecución de alta tensión con función de corte de batería.
Cuadros de continua y cajas de agrupación
- Montaje en carril DIN, con 36 mm de anchura en la ejecución de dos polos.
- Coordinación con seccionadores y descargadores de sobretensiones del mismo cuadro.
- Ampliación con bobina de emisión MX o contactos auxiliares OF para telemando y señalización.
Instalaciones con condiciones ambientales severas
- Trabajo entre -30 °C y 70 °C, con almacenamiento entre -40 °C y 85 °C.
- Humedad relativa admisible hasta el 95 %.
- Aplicación de los coeficientes de reducción cuando se supera la altitud de 2.000 m.
Normativa y Clasificaciones Declaradas
Norma de producto
- IEC/EN 60947-2 - norma de referencia declarada en la ficha técnica de la serie PEBS-H
Clasificaciones
- IP40 - grado de protección declarado del aparato, con IP20 en la zona de bornes
- Categoría de sobretensión III - clasificación declarada en la ficha técnica
- Grado de contaminación 3 - clasificación declarada en la ficha técnica
- Clase 2 de resistencia a humedad y calor - clasificación declarada en la ficha técnica
Notas de Instalación
La sección de conductor recomendada por el fabricante para la franja de 13 a 20 A, en la que se sitúa este calibre de 16 A, es de 2,5 mm2, con un par de apriete de borne de 2,5 Nm. La sección definitiva debe verificarse además con la caída de tensión y la longitud del tramo.
La corriente utilizable depende de la temperatura del emplazamiento. Con el coeficiente declarado por el fabricante, el calibre de 16 A queda en 15,2 A a 40 °C y en 12,8 A a 70 °C, por lo que conviene considerar la temperatura interior real del cuadro y no solo la ambiente exterior.
La serie admite bobina de emisión MX para el disparo a distancia y contactos auxiliares OF para la señalización de posición, con la posibilidad de integrar ambas funciones en un mismo módulo. Estos elementos se piden con su propia codificación.
Servicio Técnico Profesional Techno Sun
Soporte técnico para instaladores profesionales en la selección del calibre, la coordinación de protecciones de continua y la aplicación de los coeficientes de reducción.
Projoy PEBS-H-50 16 A 2P 1000 V
Referencia: ELE1118 | Interruptor magnetotérmico de continua
Protección contra sobrecarga y cortocircuito con corte bipolar en el lado de continua, disparo termomagnético y montaje en carril DIN.
