  2. PROJOY PEFS-EL50H-08-P2 Firefighter 4 strings 30A 1500V [ELE1124] PROJOY PEFS-EL50H-08-P2 Firefighter 4 strings 30A 1500V
PROJOY PEFS-EL50H-08-P2 Firefighter 4 strings 30A 1500V

PROJOY PEFS-EL50H-08-P2 Firefighter 4 strings 30A 1500V

[ELE1124] PROJOY PEFS-EL50H-08-P2 Firefighter 4 strings 30A 1500V

https://b2b.technosun.com/web/image/product.template/63067/image_1920?unique=ffd5742

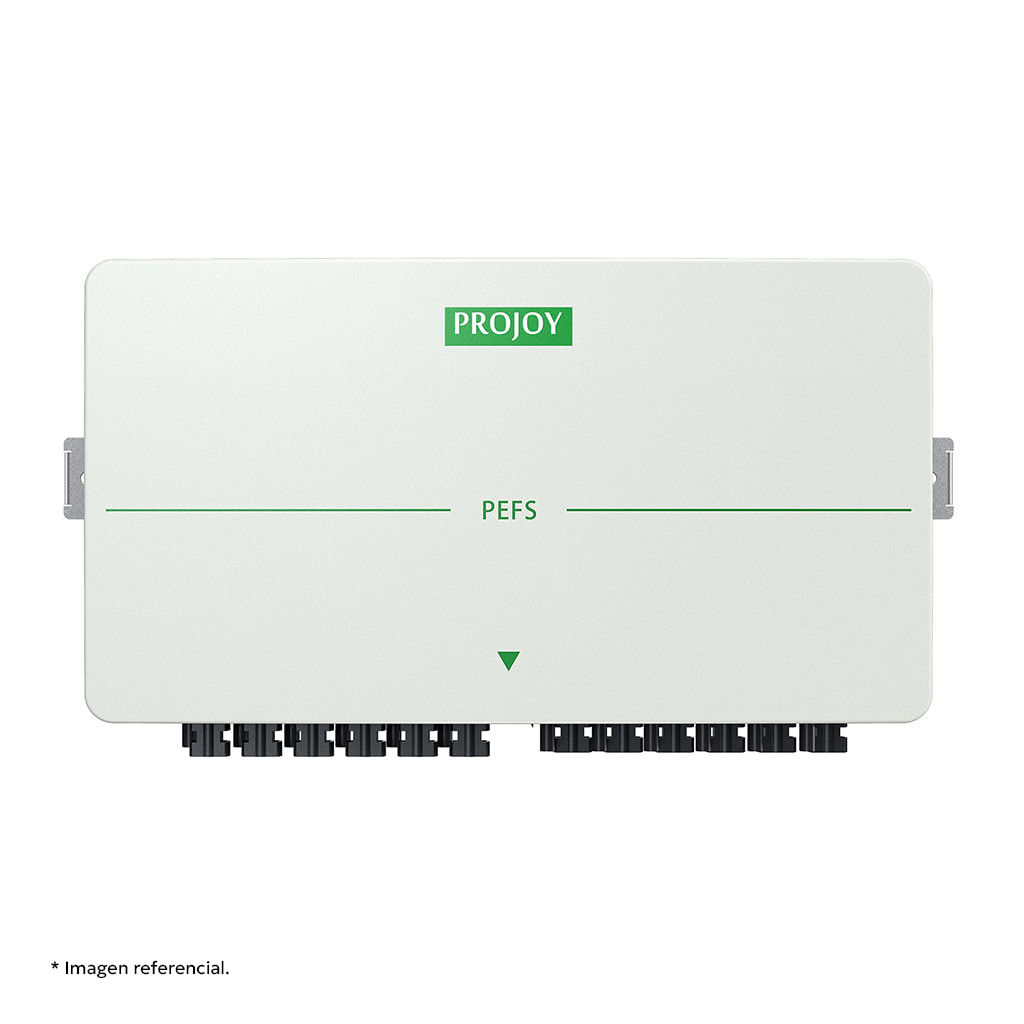

Fire safety device for disconnecting the photovoltaic array.
With DC inputs for 4 strings of photovoltaic panels.
Ensures system safety by disconnecting the high voltage between the photovoltaic modules and the solar inverter.
It automatically cuts off the DC power supply from the panels when it detects that the temperature in the area exceeds 70 ℃.
It is located between the photovoltaic array and the solar inverter.

  • _Marca

This combination does not exist.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
Contact Us

Sales and terms conditions

Display Name: [ELE1124] PROJOY PEFS-EL50H-08-P2 Firefighter 4 strings 30A 1500V
HS Code: 8535301090

Desconectador de seguridad Projoy PEFS-EL50H-08-P2 para 4 strings hasta 1500 V

Interruptor de corte para bomberos con 8 polos de continua y disparo automático por temperatura

El Projoy PEFS-EL50H-08-P2 pertenece a la variante de tres a cinco strings de la serie PEFS-EL. Esta referencia incorpora ocho polos de corte en corriente continua, dos por cada uno de los cuatro strings, y se instala entre el generador fotovoltaico y el inversor.

Al recibir la orden de desconexión abre físicamente los polos de continua, de forma que el cableado que discurre por la cubierta queda sin tensión. El disparo se produce automáticamente cuando la temperatura de la zona supera los 70 °C, por corte de la alimentación de corriente alterna o de forma manual.

Con 375 mm de ancho, 224 mm de alto y 95 mm de fondo según el plano acotado de la ficha técnica, la envolvente es apta para montaje en exterior, en material retardante de llama y con protección frente a radiación ultravioleta.

SKU

ELE1124

Strings

4 (8 polos)

Tensión del sistema

300 a 1500 Vdc

Corriente a 1500 V

30 A

Especificaciones Técnicas Detalladas

Parámetro Valor
Modelo PEFS-EL50H-08-P2
Serie PEFS-EL (segunda generación, carcasa inyectada P2)
Tensión del sistema 300 a 1500 Vdc
Corriente de string 50 A
Número de strings 4 (versión 3/4/5 strings de la serie)
Número de polos 8 (versión 6/8/10 polos)
Configuración de contactos 8 polos, dos por string
Corriente asignada del modelo EL50H a 1500 V 30 A
Función de recuperación PID opcional
Protección frente a arco eléctrico opcional
Parámetro Valor
Tensión de funcionamiento 100 a 270 Vac
Tensión nominal 230 Vac
Corriente nominal 30 mA
Contactos auxiliares FB1 y FB2 (configuración estándar) capacidad de contacto 250 Vac, 16 A
Modos de desconexión automática por temperatura, por corte de la alimentación de alterna y manual
Umbral de disparo térmico 70 °C
Parámetro Valor
Temperatura de funcionamiento -40 °C a +70 °C
Desconexión automática por temperatura +70 °C
Temperatura de almacenamiento -40 °C a +85 °C
Grado de protección IP65
Clase de protección Clase II
Vida mecánica 10.000 maniobras
Vida eléctrica más de 300 maniobras
Vida de servicio declarada 25 años
Dimensiones según plano acotado de la ficha 375 mm de ancho, 224 mm de alto y 95 mm de fondo
Distancia entre fijaciones según plano acotado 357 mm
Peso de la referencia en almacén 1 kg
Tensión del sistema Corriente asignada
300 Vdc 50 A
600 Vdc 50 A
800 Vdc 50 A
1000 Vdc 50 A
1200 Vdc 40 A
1500 Vdc 30 A
Referencia Corriente asignada de 300 V a 1500 V
PEFS-EL16-6/8/10-P2 16 / 16 / 16 / 9 / 6 / 3 A
PEFS-EL25-6/8/10-P2 25 / 25 / 22 / 11 / 8 / 4 A
PEFS-EL32-6/8/10-P2 32 / 32 / 26 / 13 / 10 / 5 A
PEFS-EL40-6/8/10-P2 40 / 40 / 30 / 20 / 15 / 13 A
PEFS-EL55-6/8/10-P2 55 / 55 / 45 / 33 / 33 / 18 A
PEFS-EL40H-6/8/10-P2 40 / 40 / 40 / 40 / 30 / 20 A
PEFS-EL50H-6/8/10-P2 50 / 50 / 50 / 50 / 40 / 30 A (modelo de esta referencia)
Parámetro Valor
Potencia estática de entrada de alterna menos de 0,5 W
Potencia de funcionamiento de entrada de alterna 3,75 W
Potencia máxima de entrada de alterna 8,75 W
Tensión asignada de salida de continua respecto a tierra 600 V
Corriente asignada de salida 3,3 mA
Corriente máxima de cortocircuito de salida 6,7 mA
Tensión máxima del sistema fotovoltaico 1500 V
Tipo de módulo requerido silicio cristalino tipo P
Impedancia mínima de aislamiento 200 kiloohmios
Rango de temperatura de funcionamiento del módulo PID -40 °C a +70 °C
Humedad relativa de funcionamiento 0 a 98 por ciento
Altitud máxima sin reducción de características 4.000 m

Datos Operativos y Límites de Trabajo

Límites operativos declarados

  • Tensión del sistema admisible de 300 a 1500 Vdc.
  • Corriente de string declarada de 50 A en los parámetros principales.
  • Corriente asignada del modelo EL50H de 50 A hasta 1000 V, 40 A a 1200 V y 30 A a 1500 V.
  • Temperatura ambiente admisible de -40 °C a +70 °C.

Dimensiones y montaje

  • Envolvente de 375 mm de ancho, 224 mm de alto y 95 mm de fondo según plano acotado.
  • Distancia entre puntos de fijación de 357 mm.
  • Montaje mural en la proximidad del campo fotovoltaico o del inversor.
  • Peso de la referencia en almacén de 1 kg.

Funciones opcionales

  • Recuperación PID mediante módulo integrado opcional.
  • Protección frente a arco eléctrico como opción de fábrica.
  • Rango de temperatura de funcionamiento del módulo PID de -40 °C a +70 °C.
  • Altitud máxima sin reducción de características de 4.000 m.

Aplicaciones Detalladas y Casos de Uso

chevron_rightAutoconsumo residencial y terciario de cuatro strings
  • Viviendas de gran superficie de cubierta y pequeños comercios con cuatro series de módulos.
  • Instalaciones con inversores híbridos de dos entradas MPPT y dos strings por entrada.
  • Cubiertas planas con lastre en las que las series se reparten en varias orientaciones.
  • Sustitución del corte de continua en instalaciones existentes que se adaptan a requisitos de seguridad contra incendios.
chevron_rightCumplimiento de requisitos de corte en cubierta
  • Instalaciones sujetas a exigencia de reducción de tensión accesible en el tramo de continua.
  • Integración con pulsador de emergencia opcional en un punto accesible al servicio de extinción.
  • Coordinación del corte con el interruptor general de alterna del edificio.
chevron_rightSeguridad para servicios de emergencia
  • Reducción de la tensión presente en el cableado de continua del tejado durante una intervención de extinción de incendios.
  • Disparo manual desde un punto accesible mediante pulsador de emergencia opcional.
  • Disparo automático cuando la temperatura de la zona supera los 70 °C, sin necesidad de intervención humana.
  • Corte de continua asociado al corte de la alimentación de alterna del cuadro de distribución.
chevron_rightMantenimiento y operación de la planta
  • Seccionamiento en carga del campo fotovoltaico para trabajos de mantenimiento sobre el inversor.
  • Aislamiento físico de la salida durante inspecciones termográficas o sustitución de módulos.
  • Señalización del estado de los contactos a través de las salidas auxiliares FB1 y FB2 hacia el sistema de supervisión.
  • Vida mecánica declarada de 10.000 maniobras, adecuada para maniobras periódicas de mantenimiento programado.

Notas de Instalación y Puesta en Servicio

  • buildEl equipo se instala en el tramo de corriente continua, entre el generador fotovoltaico y el inversor, de modo que la desconexión deja sin tensión el cableado de continua aguas abajo.
  • buildEl fabricante advierte expresamente de que el PEFS no debe instalarse expuesto a la luz solar directa ni en contacto directo con agua de forma continuada.
  • buildLa alimentación de control se toma de la red de corriente alterna: al perder la alimentación de alterna el dispositivo abre los contactos de continua, por lo que el propio corte del cuadro de distribución actúa como orden de desconexión.
  • buildLa conexión de un pulsador de emergencia es opcional y permite el disparo manual desde un punto accesible al servicio de extinción de incendios.
  • buildLos contactos auxiliares FB1 y FB2, de configuración estándar, permiten llevar la señalización de estado a un sistema de supervisión externo.
  • buildLa instalación y el mantenimiento deben realizarse por personal cualificado y siguiendo la guía de instalación de la serie PEFS-EL suministrada con el producto.

Certificaciones y Cumplimiento Normativo

Marcado y directivas

  • checkCE - marcado declarado en la ficha técnica del fabricante para toda la serie PEFS-P2.
  • checkEN 60947-1 - requisitos generales de aparamenta de baja tensión declarados como norma de conformidad.
  • checkEN 60947-3 - interruptores, seccionadores, interruptores-seccionadores y combinados con fusibles.

Base de los datos declarados

  • checkIEC 60947-3 (ed.3.2):2015 - norma bajo la cual se declaran los valores de los seccionadores de corriente continua integrados.
  • checkUL 508i - referencia adicional citada por el fabricante para los datos de los seccionadores CC.
  • checkCategoría de empleo DC-PV1 - categoría de utilización declarada para el corte en corriente continua fotovoltaica.
