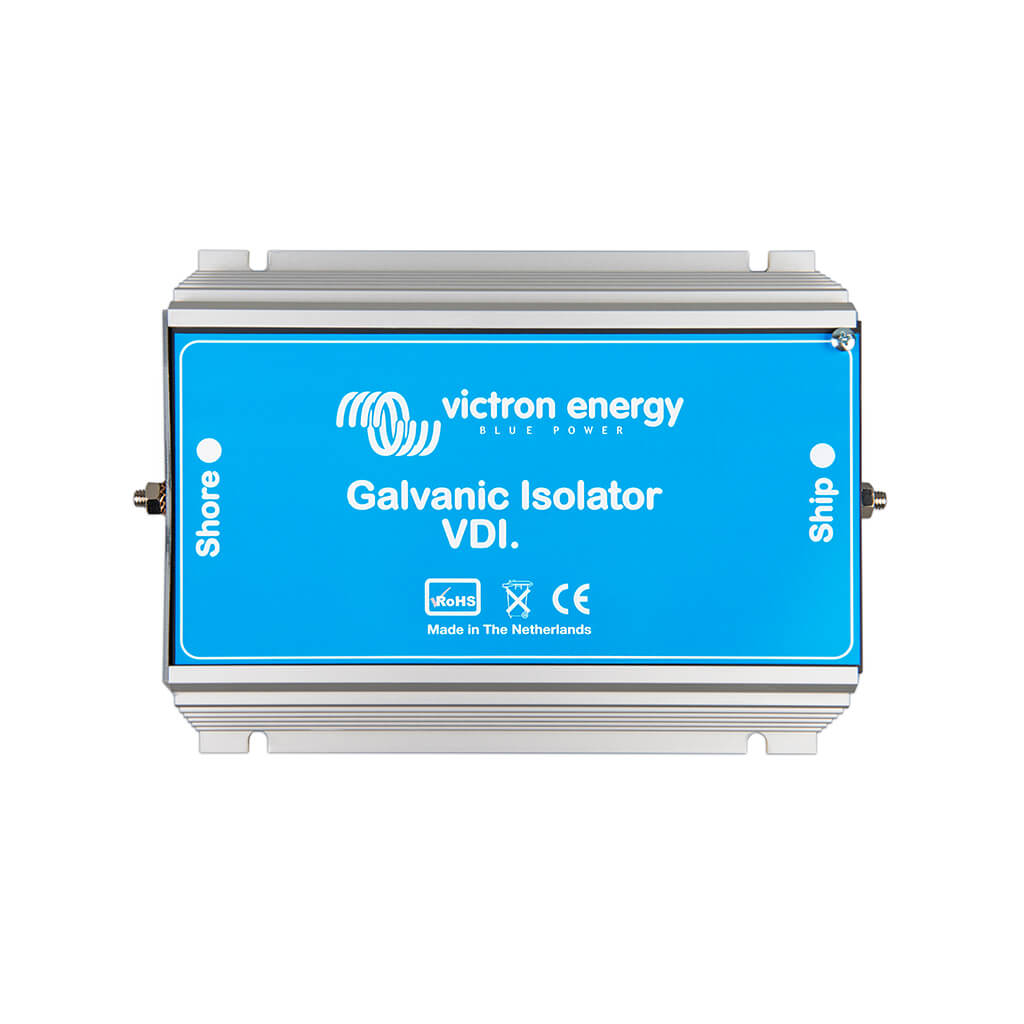

Galvanic Isolator VDI-64 A
[GDI000064000] Galvanic Isolator VDI-64 A
Accessory Victron Energy Galvanic Isolator VDI-64 A
Specifications: 64 A | 3.6 kg
Reference: GDI000064000
📕 Descarga de documentación
Display Name:
[GDI000064000] Galvanic Isolator VDI-64 A
HS Code:
85411000
Especificaciones Técnicas Detalladas
- Corriente máxima continua: 64 A
- Corriente de pico (20 ms): 6000 A
- Tensión de red de trabajo: 230 VAC
- Tipo de conexión: Terminales roscados M6
- Encapsulado: Impermeable (relleno encapsulado)
- Grado de protección: IP67
- Material del disipador: Aluminio anodizado
- Dimensiones (al x an x p): 63 x 164 x 335 mm
- Peso: 3,2 kg
- Ubicación: Zona bien ventilada y resistente al calor
- Espacio de ventilación: Mínimo 10 cm alrededor del producto
- Orientación de montaje: Eje longitudinal vertical para máxima refrigeración
- Punto de conexión: Conductor de tierra verde, antes de cualquier otra conexión a tierra
Datos de Rendimiento y Comportamiento
Capacidad de Conducción
- Corriente nominal de servicio continuo de 64 A
- Soporta picos de corriente de fallo de hasta 6000 A durante 20 ms
- Bloqueo de tensiones galvánicas de baja amplitud que generan corrosión
Disipación Térmica
- Incremento de temperatura del disipador inferior a 20 °C en condiciones normales
- Disipador de aluminio anodizado con orientación vertical optimizada
- Cuerpo encapsulado impermeable apto para ambientes húmedos y salinos
Aplicaciones Detalladas y Casos de Uso
Embarcaciones con conexión a puerto
- Protección frente a corrosión galvánica al conectar el barco a la toma de tierra del pantalán
- Aislamiento del par galvánico entre el casco y otras embarcaciones del amarre
- Indicado para instalaciones de hasta 64 A de consumo en corriente alterna
Autocaravanas y caravaning
- Reducción de la corrosión en chasis y conexiones metálicas al usar tomas de camping
- Mantenimiento de la seguridad de la puesta a tierra en estancias prolongadas
- Cuerpo impermeable IP67 apto para montaje en compartimentos expuestos
Instalaciones fijas con tierra compartida
- Bloqueo de bucles de corriente galvánica entre instalaciones próximas
- Compatible con cuadros de distribución protegidos mediante diferencial (RCD)
- Conexión en serie con el conductor de protección sin comprometer la seguridad eléctrica
Certificaciones y Cumplimiento Normativo
Seguridad y Calidad
- Declaración de conformidad CE - Conforme a las directivas europeas aplicables a aisladores galvánicos
- Grado de protección IP67 - Estanqueidad frente al polvo y a la inmersión temporal
- Fabricación ISO 9001 - Producción bajo sistema de gestión de calidad certificado Victron Energy
Normativa de Instalación
- Conexiones según normativa local - Las conexiones y medidas de seguridad deben cumplir la reglamentación vigente
- Continuidad de tierra garantizada - No anula la protección de puesta a tierra ante corrientes de fallo
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Aislador Galvánico Victron VDI-64 A
Referencia: GDI000064000 | Aislador galvánico 64 A
La solución definitiva para frenar la corrosión galvánica en instalaciones con conexión a tierra exterior que demandan máxima fiabilidad y seguridad eléctrica.
