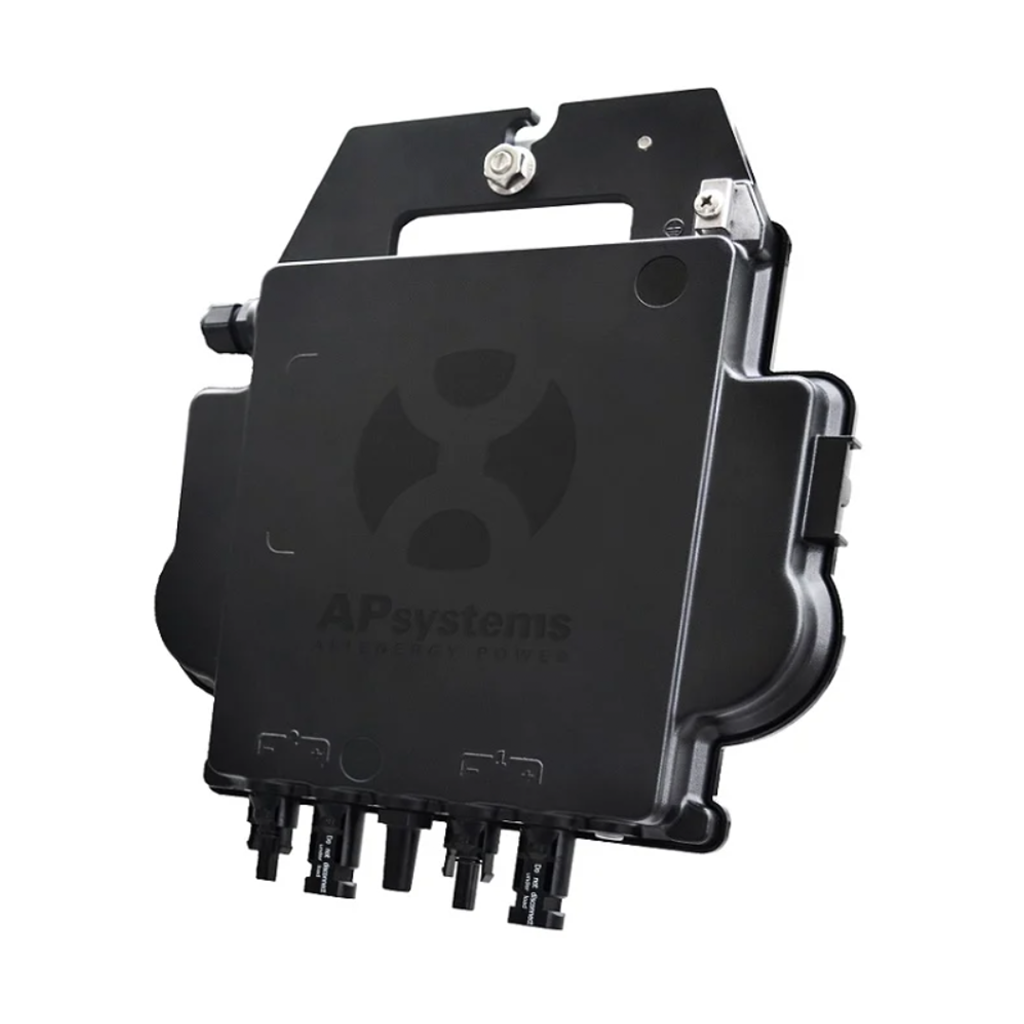

APSystems DS3-H 960VA 230V 20A
[GRI0731] APSystems DS3-H 960VA 230V 20A
Möglichkeit, die Garantie auf 20 Jahre zu verlängern.*
* Die Registrierung der erweiterten Garantie erfordert eine ECU-Einheit, die das Gerät/die Geräte mit dem Internet verbindet.
Der Fachmann muss das Gerät/die Geräte innerhalb der ersten 30 Tage nach der Installation oder Aktivierung des EMA (je nachdem, was zuerst eintritt) auf der EMA-Plattform von APSystems registrieren: https://emea.apsystems.com/es/registro-ema/
📕 Descarga de documentación
Display Name:
[GRI0731] APSystems DS3-H 960VA 230V 20A
HS Code:
8504408590
Especificaciones Técnicas Detalladas
- Potencia FV máxima recomendada por MPPT: 700 Wp
- Potencia FV máxima total del equipo: 1.400 Wp
- Número de MPPT independientes: 2
- Tensión máxima de entrada DC por MPPT: 60 V
- Rango de tensión MPPT por entrada: 25 – 55 V
- Corriente máxima de cortocircuito DC (Isc) por MPPT: 20 A
- Corriente máxima de entrada en operación por MPPT: 16 A
- Tipo de conexión eléctrica DC: Conectores MC4 únicos por MPPT
- Número total de entradas string FV: 2
- Potencia nominal de salida AC: 960 VA
- Tensión nominal AC de salida: 230 V (monofásica)
- Rango de tensión AC ajustable: 180 – 275 V
- Frecuencia nominal de red: 50 / 60 Hz
- Corriente máxima de salida AC: 4,2 A
- Factor de potencia ajustable: ± 0,8
- Distorsión armónica total (THD): < 3%
- Topología eléctrica: Aislada galvánicamente
- Tipo de conexión a red: Monofásica (L + N + PE)
- Eficiencia máxima del inversor: 97,0%
- Eficiencia ponderada CEC: 96,5%
- Eficiencia MPPT estática: 99,5%
- Eficiencia MPPT dinámica: 99,4%
- Consumo nocturno en standby: < 50 mW
- Pérdidas por sombreado parcial (vs. string): Reducidas mediante MPPT independientes
- Refrigeración: Convección natural (sin ventilador)
- Dimensiones (ancho × alto × fondo): 262 × 218 × 41,5 mm
- Peso neto del equipo: 2,7 kg
- Grado de protección ambiental: IP67 (exterior permanente)
- Rango de temperatura de operación: −40 °C a +65 °C
- Humedad relativa admisible: 0% – 95% (sin condensación)
- Altitud máxima de instalación: 2.000 m sobre el nivel del mar
- Carcasa: Aleación de aluminio con acabado anticorrosión
- Cable AC de salida (trunk): 2,5 m preconectorizado
- Comunicación por línea eléctrica (PLC): Integrada en el cable AC
- Módulo WiFi integrado: Sí, para conexión con ECU
- Unidad de comunicación opcional: ECU-R o ECU-C (no integrada en el SKU)
- Monitorización por módulo FV: Individual, vía EMA Manager
- Protección anti-isla: Integrada y conforme a normativa
- Protección contra polaridad inversa DC: Sí
- Protección contra sobretensión AC: Tipo II integrada
- Protección contra cortocircuito AC: Integrada
- Detección de fallo de aislamiento: Integrada
Datos de Rendimiento y Curvas de Eficiencia
Límites Operacionales
- Tensión máxima de entrada DC: 60 V por MPPT.
- Corriente máxima de cortocircuito: 20 A por MPPT.
- Rango térmico operativo: −40 °C – +65 °C.
- Altitud máxima de trabajo: 2.000 m s.n.m.
Compatibilidad Fotovoltaica
- Hasta 700 Wp por MPPT (1.400 Wp totales).
- Compatible con módulos FV de 60 / 72 células.
- Tecnologías: mono, poli, HJT, PERC, TOPCon, bifacial.
- Tensión en Voc de panel ≤ 60 V por entrada.
Eficiencia Energética
- Eficiencia máxima: 97,0%.
- Eficiencia CEC ponderada: 96,5%.
- Eficiencia MPPT estática: 99,5%.
- Consumo nocturno: < 50 mW.
Consumo y Standby
- Standby nocturno: < 50 mW.
- Refrigeración: convección natural pasiva.
- Arranque por primera conexión a red: < 60 s.
- Reanudación tras pérdida de red: automática.
Aplicaciones Detalladas y Casos de Uso
Residencial Premium con Monitorización por Módulo
- Viviendas unifamiliares que buscan trazabilidad energética módulo a módulo a través de la plataforma APsystems EMA Manager.
- Identificación inmediata del panel con menor producción por suciedad, sombreado o degradación.
- Diseño modular: el sistema crece añadiendo microinversores en paralelo conforme a nuevas necesidades energéticas del hogar.
- Topología con aislamiento galvánico que refuerza la seguridad eléctrica de la instalación doméstica.
Cubiertas con Orientaciones Múltiples
- Tejados con dos aguas, mansardas o secciones orientadas a Este y Oeste, donde dos MPPT independientes gestionan cada vertiente.
- Solución técnica para cubiertas donde la cadena de strings homogénea penalizaría la producción global del sistema.
- Adecuado para rehabilitaciones sobre cubiertas con geometría irregular o ampliaciones en cubiertas mixtas.
- Permite aprovechar al máximo la superficie disponible sin renunciar a la máxima eficiencia por string virtual.
Sistemas con Sombras Parciales Complejas
- Entornos urbanos con obstáculos puntuales: chimeneas, antenas, árboles, edificios colindantes o tendederos.
- Cada MPPT gestiona de forma autónoma su panel: una sombra sobre un módulo no degrada la producción del otro.
- Mejora de producción estimada del 5% al 25% frente a un inversor string en condiciones reales de sombreado parcial.
- Ideal para tejados con sombras periódicas por obstáculos fijos a lo largo del día.
Plantas de Pequeño Comercial
- Naves industriales, talleres, locales comerciales y oficinas con cubiertas de hasta varias decenas de kW.
- Diseño escalable que combina múltiples DS3-H en paralelo sobre el mismo bus AC monofásico o trifásico equilibrado.
- Mayor disponibilidad: el fallo de un equipo no detiene la producción del resto del sistema fotovoltaico.
- Reduce el coste operativo (OPEX) al minimizar las pérdidas por mismatch y degradación diferencial entre módulos.
Monitorización Granular y Telemetría
- Compatible con la unidad de comunicaciones APsystems ECU-R o ECU-C y la aplicación APsystems EMA Manager (versión web y móvil).
- Telemetría por módulo FV: tensión, corriente, potencia, energía acumulada y estado operativo en tiempo real.
- Alarmas automáticas en caso de bajo rendimiento, desconexión de red, pérdida de señal PLC o fallo de un equipo.
- Acceso remoto desde cualquier dispositivo para integradores, instaladores y propietario final de la instalación.
Certificaciones y Cumplimiento Normativo Completo
Estándares de Red y Conexión
- VDE-AR-N 4105 — Conexión a red de baja tensión en Alemania.
- G98 / G99 — Requisitos de conexión para microgeneradores en Reino Unido.
- CEI 0-21 — Norma italiana para conexión de productores a la red de distribución.
- UNE 217001 — Requisitos de conexión de instalaciones fotovoltaicas en España.
- RD 1699 / RD 413 — Regulación española para instalaciones fotovoltaicas conectadas a red.
- EN 50549-1 — Requisitos europeos para generadores conectados en paralelo a redes de distribución.
Estándares de Seguridad y CEM
- IEC 62109-1 — Seguridad de convertidores de potencia para instalaciones fotovoltaicas (parte general).
- IEC 62109-2 — Seguridad de convertidores de potencia (requisitos particulares para inversores FV).
- IEC 62116 — Procedimiento de ensayo de la protección contra isla en inversores FV.
- IEC 61727 — Características de la interfaz con la red eléctrica de sistemas FV.
- IEC 61683 — Medición de la eficiencia de inversores FV.
- IEC 60068 — Ensayos ambientales (vibración, choque térmico, humedad).
Componentes Compatibles de la Serie DS3
Este producto pertenece a la serie DS3 de APsystems. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Conectores
- ACC0003 — Conector MC4 macho para cable solar 4–6 mm².
- ACC0004 — Conector MC4 hembra para cable solar 4–6 mm².
Conectores y Tapones
- 2301432705 — Tapón de sellado para conector AC hembra del trunk.
- ACC2052 — Conector AC macho de cierre del ramal final del bus.
Cable de Inversor
- ACC389 — Cable AC trunk APsystems 2,5 mm², 2 m preconectorizado.
- ACC390 — Cable AC trunk APsystems 2,5 mm², 4 m preconectorizado.
- 2322320803 — Cable AC trunk APsystems 2,5 mm², 8 m preconectorizado.
- 2322600503 — Cable AC trunk APsystems 2,5 mm², 12 m preconectorizado.
- ACC392 — Cable AC trunk APsystems 2,5 mm², longitud personalizable.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL APSYSTEMS
APsystems DS3-H 960VA Microinversor Dual
Referencia: GRI0731 | Microinversor
La solución definitiva para instalaciones residenciales y de pequeño comercial con sombras complejas, cubiertas multi-orientación y requisitos de monitorización granular por módulo fotovoltaico.
GARANTÍA OFICIAL APSYSTEMS (10 AÑOS, EXTENSIBLE A 20)
DISTRIBUIDOR AUTORIZADO
| _Tipo de inversor | de Red or Micro-inversor |
| _Marca | APsystem |
| _Potencia | 960 |
| Inverter or charger AC output | 1PH (230Vac - 50Hz) |
