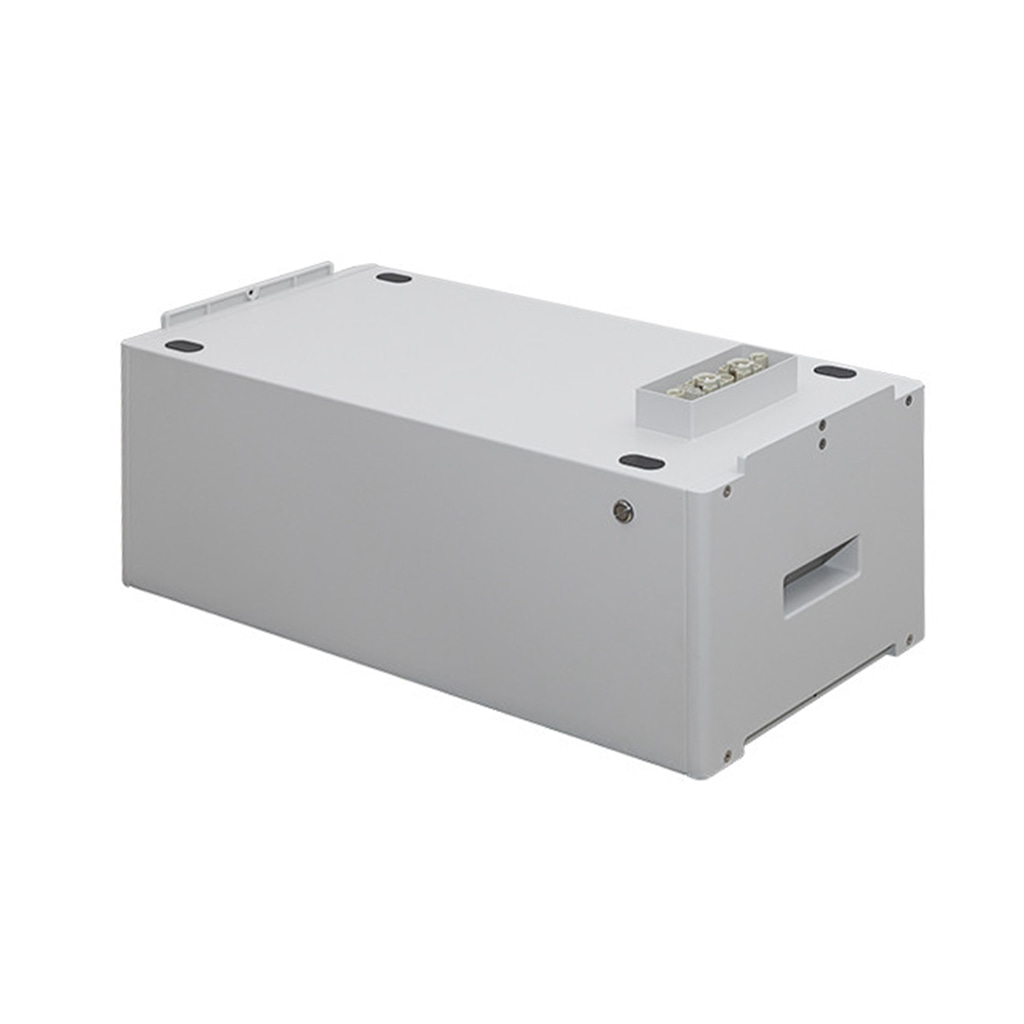

BYD Battery-Box Premium LVS 4.0
[LIT0525] BYD Battery-Box Premium LVS 4.0
B-Box Premium LVS 4kWh battery module.
Requires PDU (LIT0519) and BMU (LIT0518), minimum x1 and maximum x6.
Compatible with Victron, SMA and SolarEdge inverters.
📕 Descarga de documentación
Display Name:
[LIT0525] BYD Battery-Box Premium LVS 4.0
HS Code:
85076000
Especificaciones Técnicas Detalladas
- Energía utilizable: 4 kWh
- Tensión nominal: 51,2 VDC
- Tensión operativa: 40 - 57,6 VDC
- Corriente máxima de salida: 65 A
- Corriente de salida pico: 90 A durante 5 s
- Eficiencia de ida/vuelta: ≥ 95 %
- Dimensiones (Al x An x Pr): 478 x 650 x 298 mm
- Peso: 64 kg
- Peso por módulo LVS: 45 kg
- Grado de protección: IP55
- Construcción: diseño plug-in modular sin cables internos
- Tecnología de celda: Litio Ferrofosfato (LFP), libre de cobalto
- Temperatura operativa: -10 °C a +50 °C
- Comunicación: CAN / RS485
- Aplicaciones: On-Grid, On-Grid con respaldo, Off-Grid
- Escalabilidad: hasta 64 módulos en paralelo (256 kWh)
- Garantía: 10 años
- Compatibilidad: inversores monofásicos y trifásicos según lista de configuración mínima de BYD
Datos de Rendimiento y Curvas de Eficiencia
Límites Operacionales
- Ventana de tensión: 40 - 57,6 VDC
- Corriente máxima de salida: 65 A
- Pico de salida: 90 A durante 5 segundos
- Rango térmico de operación: -10 °C a +50 °C
Eficiencia y Escalabilidad
- Eficiencia de ida/vuelta ≥ 95 %
- 4 kWh utilizables por módulo
- Ampliable hasta 256 kWh con 64 módulos en paralelo
- Derating de carga entre -10 °C y +5 °C
Aplicaciones Detalladas y Casos de Uso
Autoconsumo Residencial y Comercial
- Almacenamiento de excedentes fotovoltaicos para uso diferido
- Diseño modular que permite dimensionar la capacidad según cada proyecto
- Conexión plug-in sin cables internos para una instalación más sencilla
Respaldo y Sistemas Aislados
- Capacidad de respaldo de alta potencia ante cortes de red
- Funcionamiento aislado (off-grid) en instalaciones sin conexión estable
- Corriente de salida pico de 90 A para arranques exigentes
Proyectos Escalables
- Ampliación de capacidad apilando módulos en una misma torre
- Conexión en paralelo de varias torres hasta 256 kWh
- Compatibilidad con inversores monofásicos y trifásicos del mercado
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad
- VDE2510-50 - Seguridad de sistemas de almacenamiento estacionarios
- IEC62619 - Seguridad de baterías de litio para uso industrial
- UN38.3 - Transporte seguro de baterías de litio
Conformidad y Mercado
- CE - Marcado de conformidad europea
- CEC - Certificación para el mercado eléctrico
Componentes Compatibles de la Serie LVS
Este módulo pertenece a la serie Battery-Box Premium LVS de BYD. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución de almacenamiento según las necesidades de la instalación.
Unidad de Distribución (PDU)
- LIT0519 — BYD PDU Battery-Box Premium LVS
Otros Módulos de Batería
- LIT0526 — Battery-Box Premium LVS 3,8 kWh
- LIT0542 — Battery-Box Premium LVS 7,7 kWh
Conectores
- 13208294-00 — Conector macho LVS 50 mm²
- 13208293-00 — Conector macho LVS 70 mm²
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
BYD Battery-Box Premium LVS 4.0
Referencia: LIT0525 | Batería de litio de baja tensión
La solución definitiva para el almacenamiento energético en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
